TR7007SII_Software_ch_v1-0-1PDFA - 第89页
Test Research Inc. TR 7007 SII Us er Guide – Sof tware 79 Step8. 可按下 [ View Comp .] ，參考元件在 CAD 檔上的位置。
Test Research Inc.
78 TR7007 SII User Guide – Software

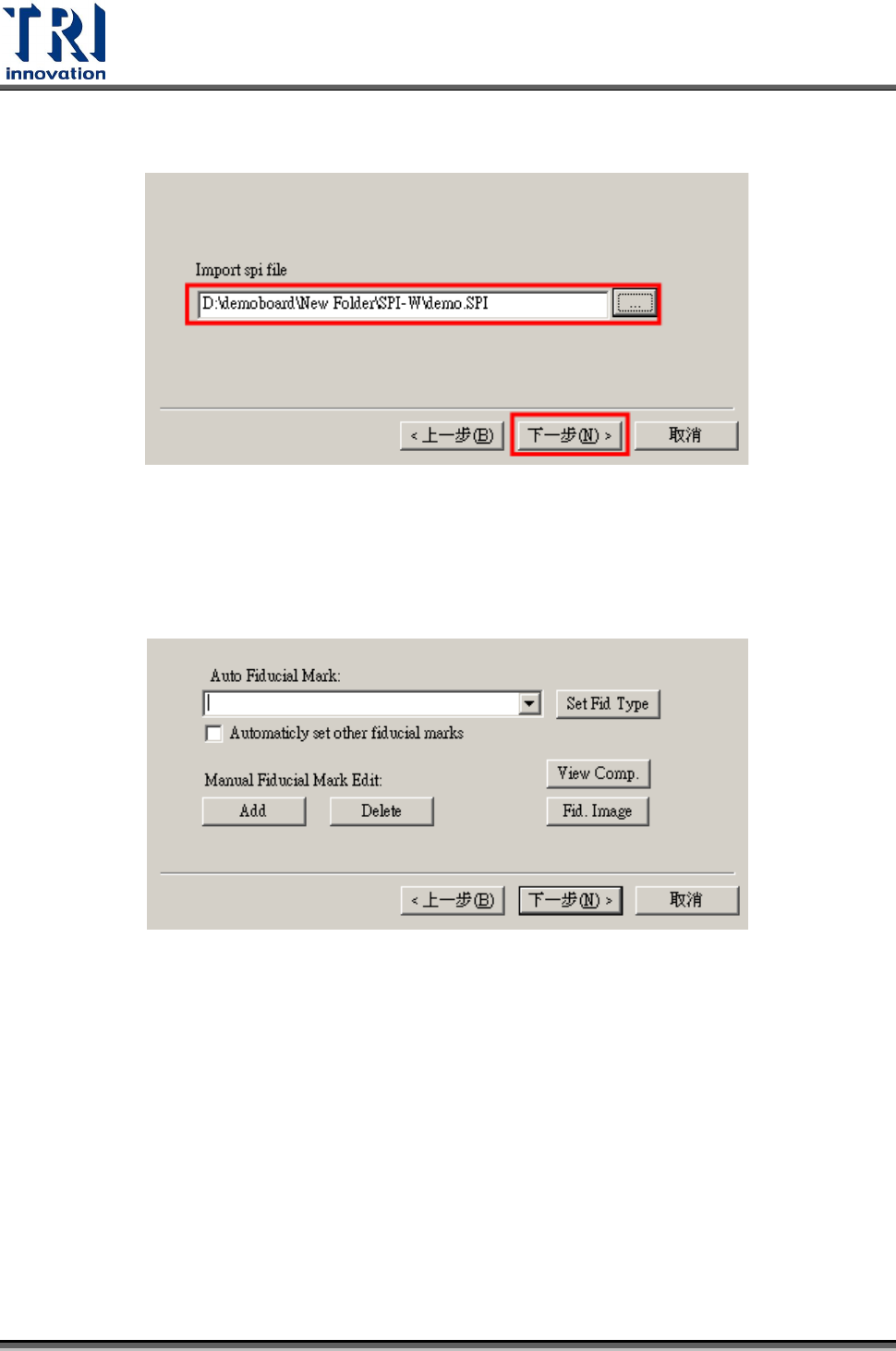

Step6. 瀏覽電腦，載入對應的 SPI 檔案。接著按[下一步]。
Step7. 出現設定 Fiducial Mark 視窗。直接在[Auto Fiducial Mark]欄位中選擇
Fiducial Mark 的名稱。勾選[Automatically set other fiducial marks]則設定
完其中一定位點系統會自動進入設定下一定位點的步驟。
Test Research Inc.
TR7007 SII User Guide – Software 79

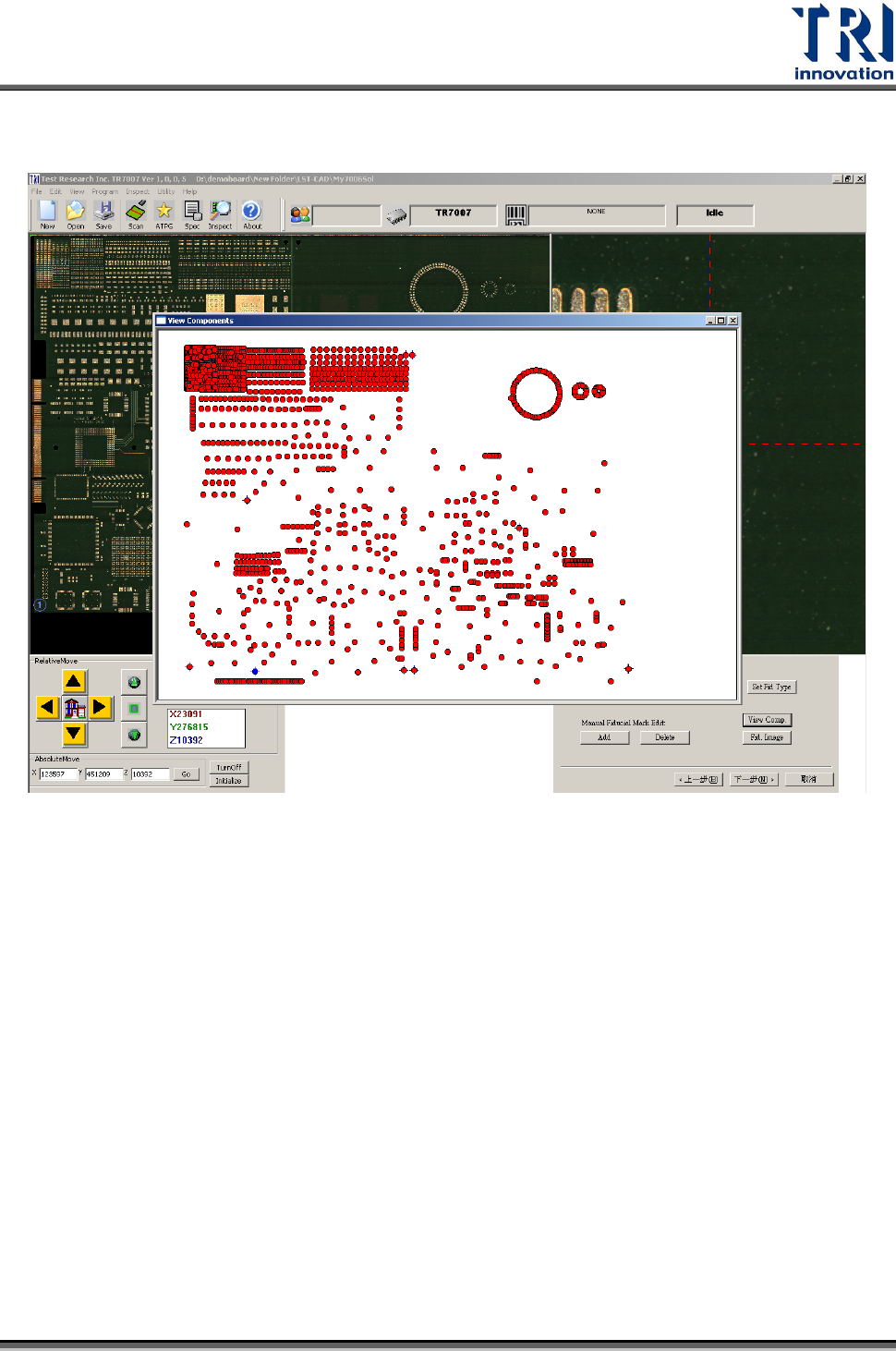

Step8. 可按下[View Comp.]，參考元件在 CAD 檔上的位置。
Test Research Inc.
80 TR7007 SII User Guide – Software

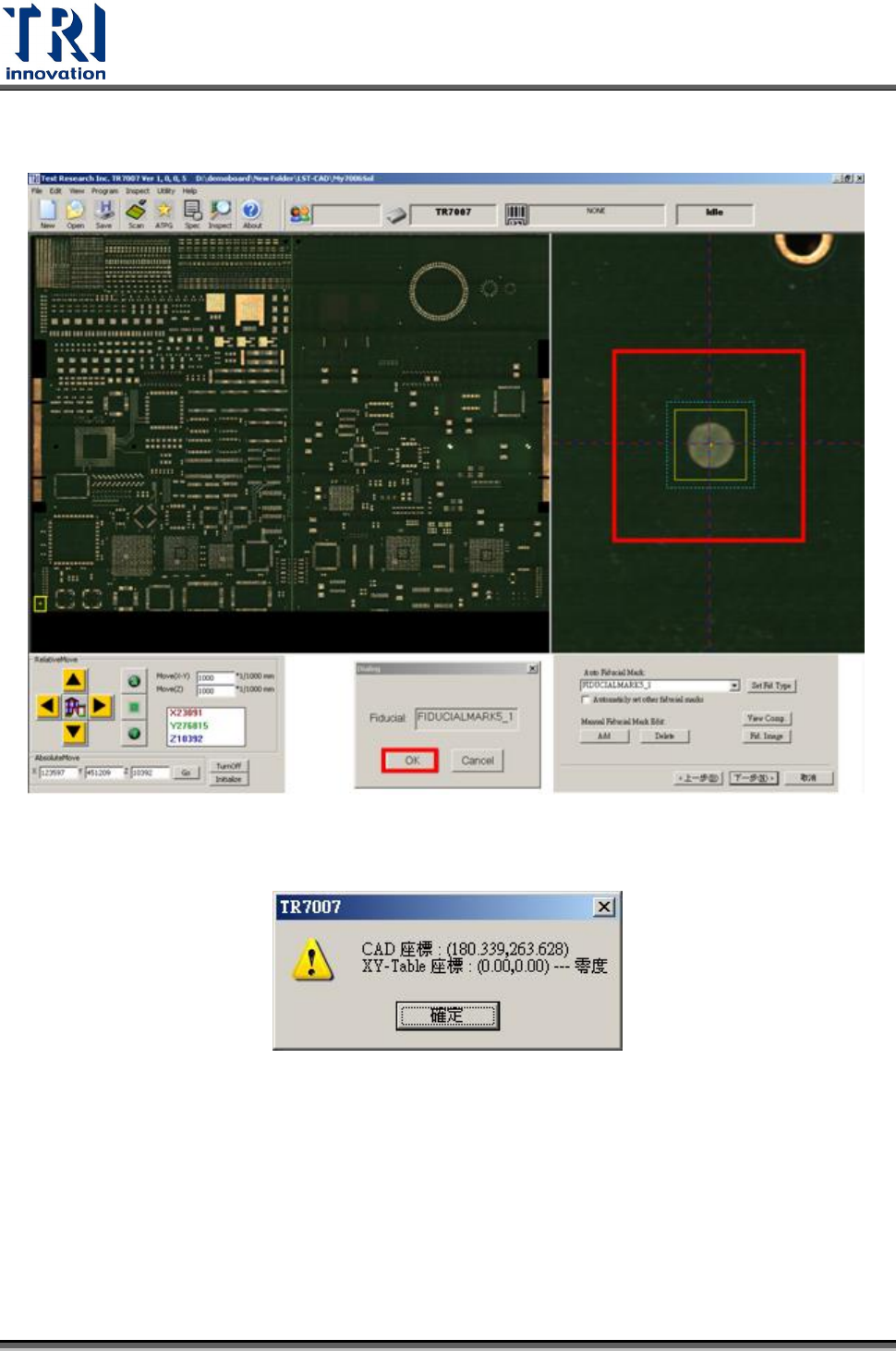

Step9. 在 FOV 視窗調整好檢測框對準選定的點，接著按下[OK]。
Step10. 出現設定完成視窗如下。依以上步驟繼續完成至少三個對位點。
