Test Research Inc. TR 7007 SII Us er Guide – Sof tware 83 Step15. 完成結果如下圖，再照一般程序微調參數即可。
Test Research Inc.
82 TR7007 SII User Guide – Software
Step13. 接著檢測框自動出現如下圖。輸入鋼板厚度之後，系統會以 SPI 檔案中的面
積作為標準面積，鋼板厚度作為高度標準值，面積乘以高度作為體積的標準
值，接著按[下一步]。
Step14. 設定上下限規格參數，之後按下[完成]。
Test Research Inc.
TR7007 SII User Guide – Software 83

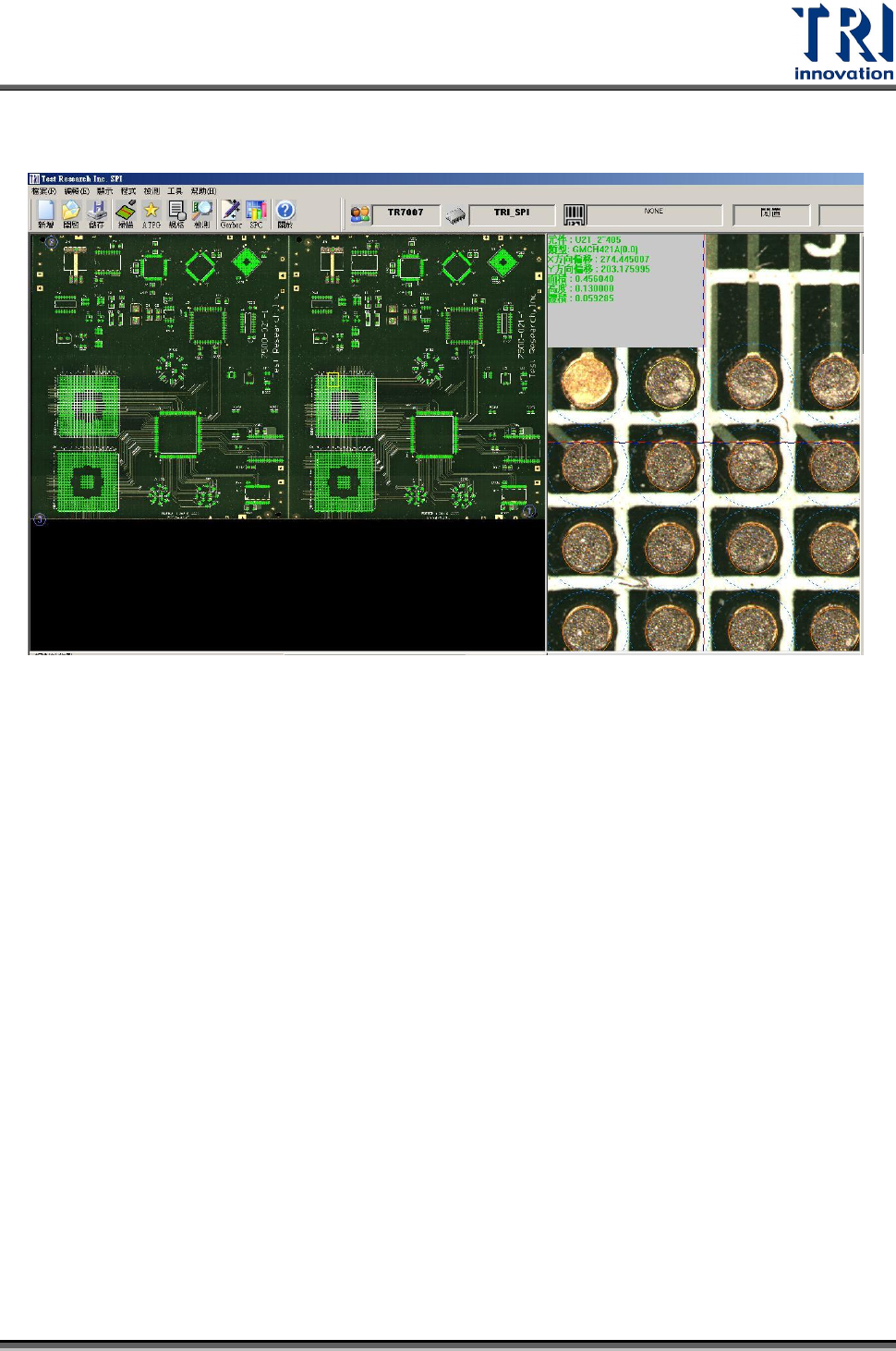

Step15. 完成結果如下圖，再照一般程序微調參數即可。
Test Research Inc.
84 TR7007 SII User Guide – Software
4 參數設定
4.1 錫膏參數設定
1)
U6_2~4–顯示目前點選的元件名稱及錫點位置，本例元件名稱為[U6_2]，點選的檢測
框為該元件的第 4 號檢測框。
群組–錫點群組。
1
2
3
4
5
6
7
10
11
9
8
12
15
14
13
