Test Research Inc.
86 TR7007 SII User Guide – Software

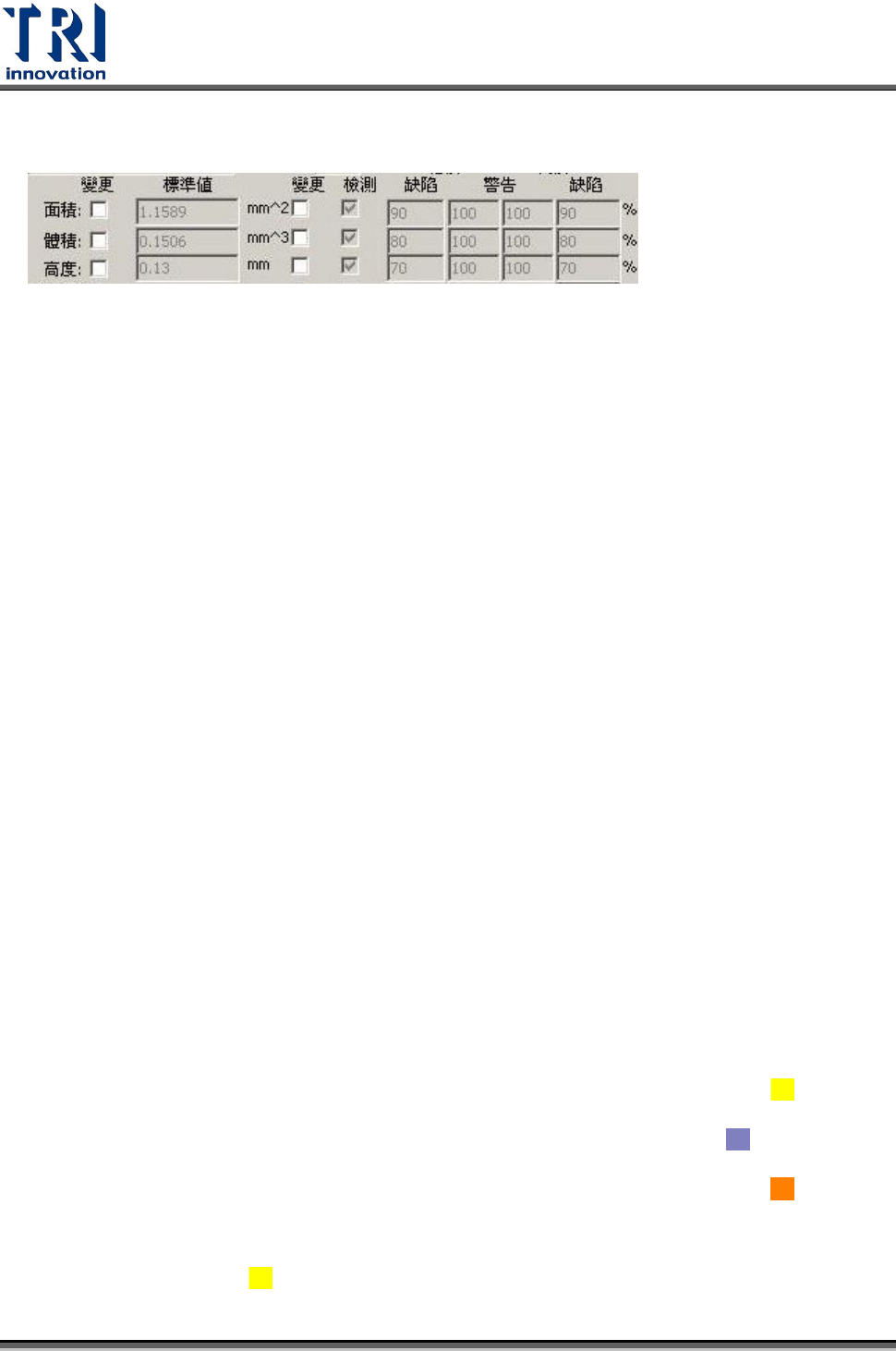

2) 面積體積高度標容許值設定
[面積]–設定檢測錫膏面積參數。[變更]欄位選取時，才可以修改其後方欄位的資
訊。[標準值]欄位顯示出該項目之標準值。勾選[檢測]欄位表示要檢測本項目，[低
於/缺陷]與[高於/缺陷]欄位表示本檢測項目的容許誤差值，表示低於或高於標準值的
百分之多少將被視為缺點。[警告]表示上下警示界線，詳細說明如下。
[體積]–設定檢測錫膏體積參數。
[高度]–設定檢測錫膏高度參數。
[警告]特殊設定說明
當檢測框的檢測的結果只有面積、體積 或高度 值落入警告 標準，且沒有其他檢
測值落入缺陷標準時，則將該檢測框設定為警告。(若該檢測框有其他檢測值落
入缺陷 標準時，該檢測框仍設定為缺陷、缺陷 的優先權較高。)
檢測框被設定為警告 不會影響檢測結果，檢測結果仍然只有 Pass、Fail 兩種。
若該次檢測，有檢測框判定為警告，但沒有任何檢測框被判定為缺陷 的話，檢
測結果仍然為 Pass。
檢測框顯示在大圖影像與 FOV 檢測結果當中，但不會顯示在結果視窗當中。
檢測框警告的顯示顏色有
在大圖影像與 FOV 檢測結果列表中，剛檢測完尚未觀看的顏色為黃色 。
在大圖影像與 FOV 檢測結果列表中，正在觀看時的顏色為藍紫色 。
在大圖影像與 FOV 檢測結果列表中，觀看完離開後顯示的顏色為橘色 。
在 FOV 檢測結果列表中，顯示檢測結果的區域，落於警告 標準的檢測值的文字
上，顯示為黃色 。
Test Research Inc.
TR7007 SII User Guide – Software 87
3) [錫尖檢測]–檢測錫點拉錫尖的情況，後方參數表示檢測之錫尖高度，大於標準高
度的百分之多少時，將視為缺點。
4) [錫膏偏移參數設定]
[X 偏移]–檢測錫膏 X 方向的偏移。先勾[變更]方塊才可設定後方參數。後方空格需輸入
容許程度，可選擇輸入絕對容許值或是佔檢測框的百分比(兩者在設定時為為連動)。
[Y 偏移]–檢測錫膏 Y 方向的偏移。先勾選空白處才可設定後方參數。後方空格需輸入
容許程度，可選擇輸入絕對容許值或是佔檢測框的百分比(兩者在設定時為為連動)。
5) 錫膏長度及寬度的容許誤差值參數，此功能可輔助抓出錫點的短路。

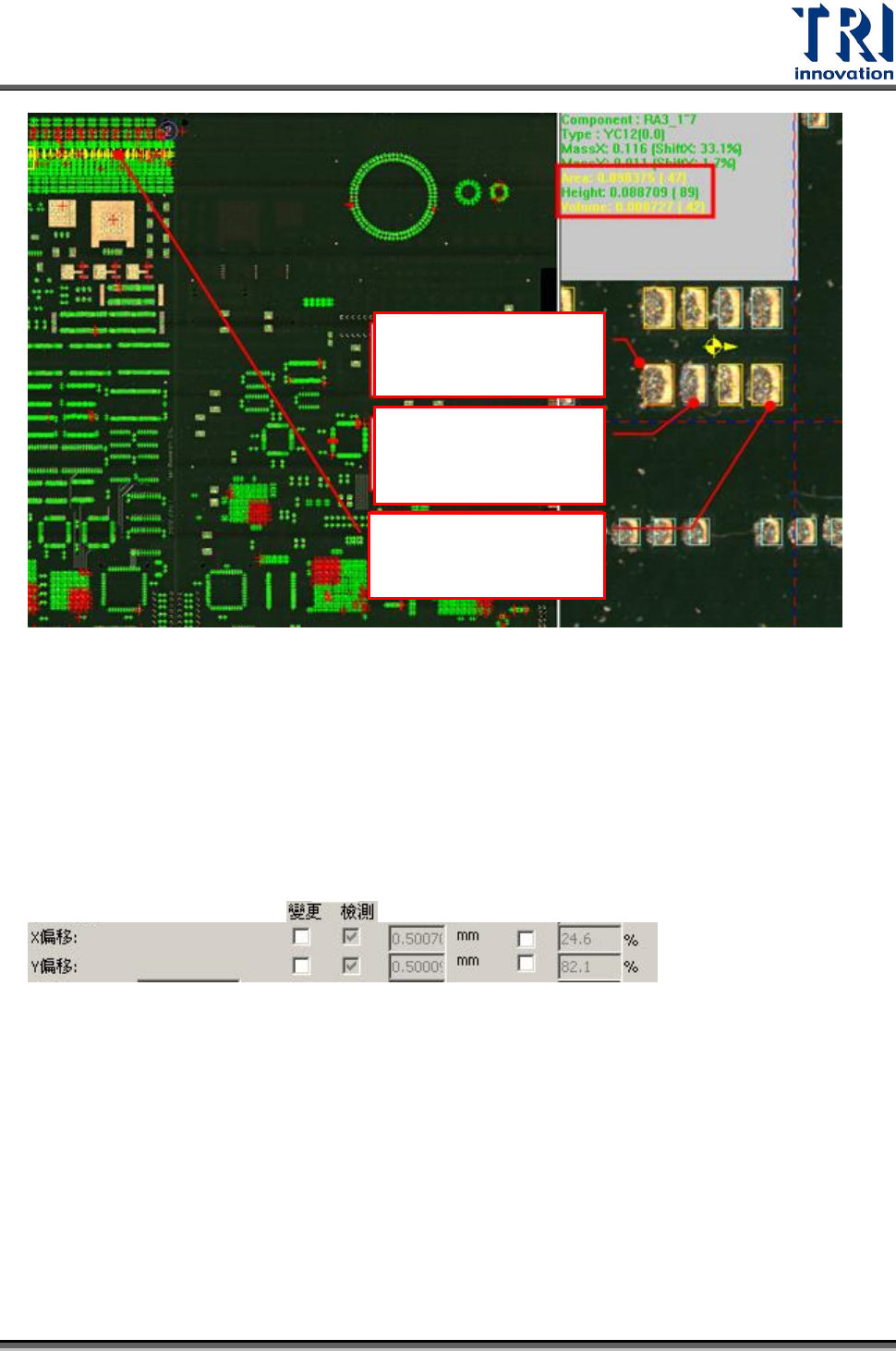

正在觀看警告的檢測
框顯示的顏色
檢測完警告的檢測框
顯示的顏色
觀看完警告的檢測框
顯示的顏色
Test Research Inc.
88 TR7007 SII User Guide – Software

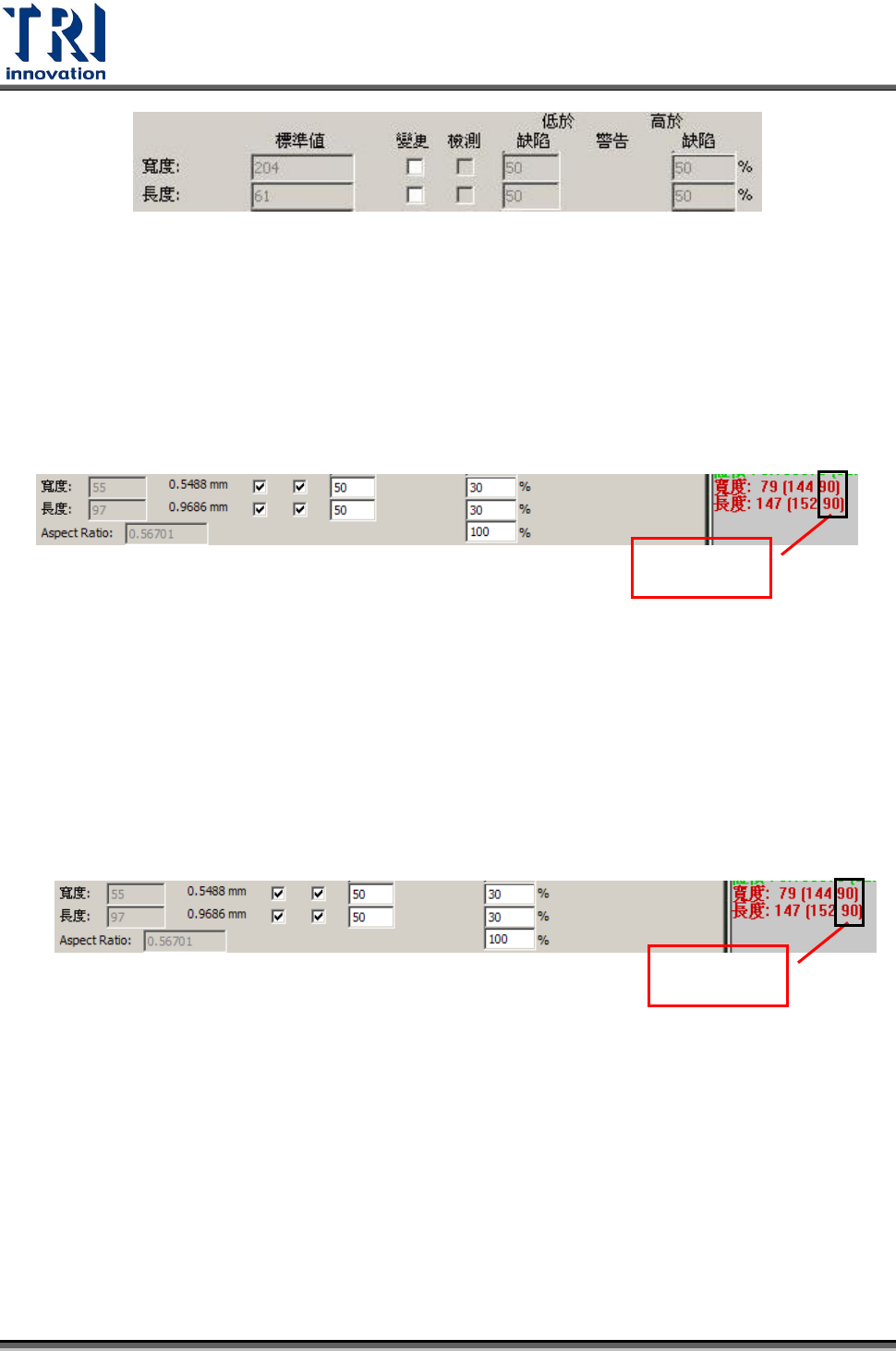

[寬度]–[標準值]表示目前檢測框的寬度(Pixel)，先勾[變更]方塊才可設定後方參數。[檢
測]欄位表示是否要開啟此項檢測。[缺陷]欄位可設定寬度容許值的範圍，當找到的錫
點寬度超過或小於原本檢測框寬度的百分比，即判定為 FAIL。
(注意需搭配 Aspect Ratio 使用，當寬度檢測值超出容許範圍且錫形分數低於
Aspect Ratio 設定值時系統才會判定為 FAIL，Aspect Ratio 預設為 100%.)
[長度]–[標準值]表示目前檢測框的長度(Pixel)，先勾[變更]方塊才可設定後方參數。[檢
測]欄位表示是否要開啟此項檢測。[缺陷]欄位可設定長度容許值的範圍，當找到的錫
點長度超過或小於原本檢測框長度的百分比，即判定為 FAIL。
(注意需搭配 Aspect Ratio 使用，當長度檢測值超出容許範圍且錫形分數低於
Aspect Ratio 設定值時系統才會判定為 FAIL，Aspect Ratio 預設為 100.)
舉例說明，若檢測框寬為 100，當設定寬度下限百分比為 50%，上限為 30%時，若檢
測結果為認定的錫點寬度大於 130 或小於 50 者，會判定為 FAIL。
錫形分數
錫形分數
