Test Research Inc. 88 TR 7007 SII User Guid e – Softwar e [ 寬度 ] – [ 標準值 ] 表示目前檢測框的寬度 (Pixel) ，先勾 [ 變更 ] 方塊才可設定後方參數。 [ 檢 測 ] 欄位表示是否要開啟此項檢測。 [ 缺陷 ] 欄位可設定寬度容許值的範圍，當找到的錫 點寬度超過或小於原本檢測框寬度的百分比，即判定為 FAIL 。 ( 注意需搭配 A spect Ratio…
Test Research Inc.
TR7007 SII User Guide – Software 87
3) [錫尖檢測]–檢測錫點拉錫尖的情況，後方參數表示檢測之錫尖高度，大於標準高
度的百分之多少時，將視為缺點。
4) [錫膏偏移參數設定]
[X 偏移]–檢測錫膏 X 方向的偏移。先勾[變更]方塊才可設定後方參數。後方空格需輸入
容許程度，可選擇輸入絕對容許值或是佔檢測框的百分比(兩者在設定時為為連動)。
[Y 偏移]–檢測錫膏 Y 方向的偏移。先勾選空白處才可設定後方參數。後方空格需輸入
容許程度，可選擇輸入絕對容許值或是佔檢測框的百分比(兩者在設定時為為連動)。
5) 錫膏長度及寬度的容許誤差值參數，此功能可輔助抓出錫點的短路。
正在觀看警告的檢測
框顯示的顏色
檢測完警告的檢測框
顯示的顏色
觀看完警告的檢測框
顯示的顏色
Test Research Inc.
88 TR7007 SII User Guide – Software
[寬度]–[標準值]表示目前檢測框的寬度(Pixel)，先勾[變更]方塊才可設定後方參數。[檢
測]欄位表示是否要開啟此項檢測。[缺陷]欄位可設定寬度容許值的範圍，當找到的錫
點寬度超過或小於原本檢測框寬度的百分比，即判定為 FAIL。
(注意需搭配 Aspect Ratio 使用，當寬度檢測值超出容許範圍且錫形分數低於
Aspect Ratio 設定值時系統才會判定為 FAIL，Aspect Ratio 預設為 100%.)
[長度]–[標準值]表示目前檢測框的長度(Pixel)，先勾[變更]方塊才可設定後方參數。[檢
測]欄位表示是否要開啟此項檢測。[缺陷]欄位可設定長度容許值的範圍，當找到的錫
點長度超過或小於原本檢測框長度的百分比，即判定為 FAIL。
(注意需搭配 Aspect Ratio 使用，當長度檢測值超出容許範圍且錫形分數低於
Aspect Ratio 設定值時系統才會判定為 FAIL，Aspect Ratio 預設為 100.)

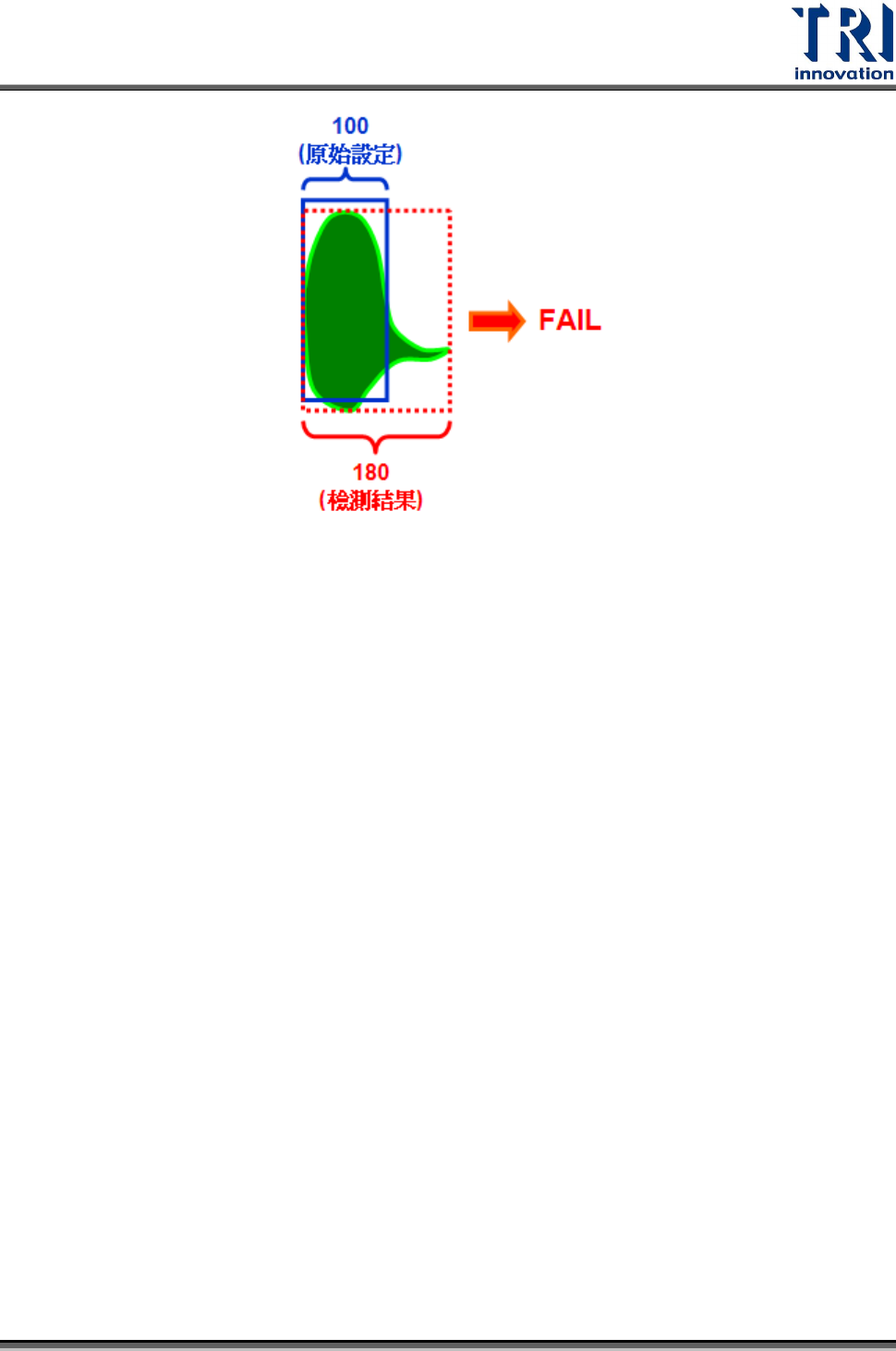

舉例說明，若檢測框寬為 100，當設定寬度下限百分比為 50%，上限為 30%時，若檢
測結果為認定的錫點寬度大於 130 或小於 50 者，會判定為 FAIL。
錫形分數
錫形分數
Test Research Inc.
TR7007 SII User Guide – Software 89
6) [Aspect Ratio]–顯示檢測框長寬比，顯示在如下圖所示的位置；配合[寬度]及[長
度]功能檢測時使用。
錫形分數=[(測出的錫膏面積) / (測出的長 x 測出的寬) x 100%]
當此值小於 Aspect Ratio 項目設定的值且上方長度與寬度超出容許範圍時，則
判定為 Fail(避免印錫少且又畸型的情況)。
