CPP 的维护任务
润滑点概述
预防性维护 SIPLACE CPP / C&P20 / Twin 23

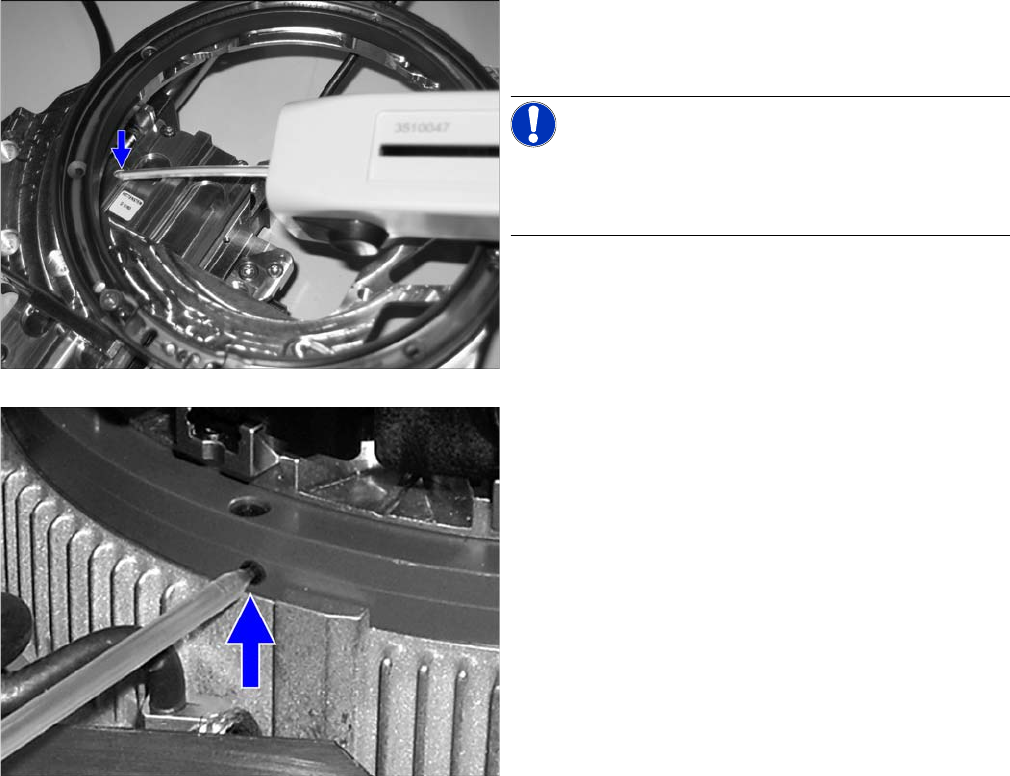

支撑辊轮
支撑辊轮上有 1 x 1 µl Klüber 油 GEM 1 220 N （黄色分
液器）
提示
由于贴片头版本的不同，图片中标注的位置可能没有黄
色圆点，而且也可能没有为支撑辊轮上油的维修钻探。
这种情况下就不需要为支撑辊轮上油。
星形轴承
将 24 x 2 µl Isoflex Topas NCA 5051（绿色分液管）注入
星形轴承
CPP 的维护任务
执行维护工作 3.5.1 更换压力控制阀
24 预防性维护 SIPLACE CPP / C&P20 / Twin
3.5
3.5 执行维护工作
执行维护工作
3.5.1
3.5.1 更换压力控制阀
更换压力控制阀
???????
更换压力控制阀
➢ 必须取下贴片头才能执行维护任务。
► 更换压力控制阀。请参阅贴片头的维修手册以获取更多信息。
3.5.2
3.5.2 真空传导部件的维护任务
真空传导部件的维护任务
拆卸消音器的螺纹接头
检查 / 更换消音器
提示
建议
建议您额外准备一个可用的压力控制阀，这样就可以在贴片头维护期间轻松地进行更换。
已取下的压力控制阀的实际清洁工作可在之后进行。
► 如需了解与此有关的更多信息，请参阅 "6 压力控制阀的维护任务 " [ ➙ 63] 部分的内容。
提示
真空测试
► 在开展下列任务时请特别检查真空测试期间表现突出的段位器。
注意
检查消音器
技术信息 “CPP 贴片头上存在故障的消音器 ”[ 德语：TI2013
-
04D01] [ 英语：TI2013
-
04E01]。
► 检查消音器上是否存在技术信息中描述的问题，并在需要时进行更换。

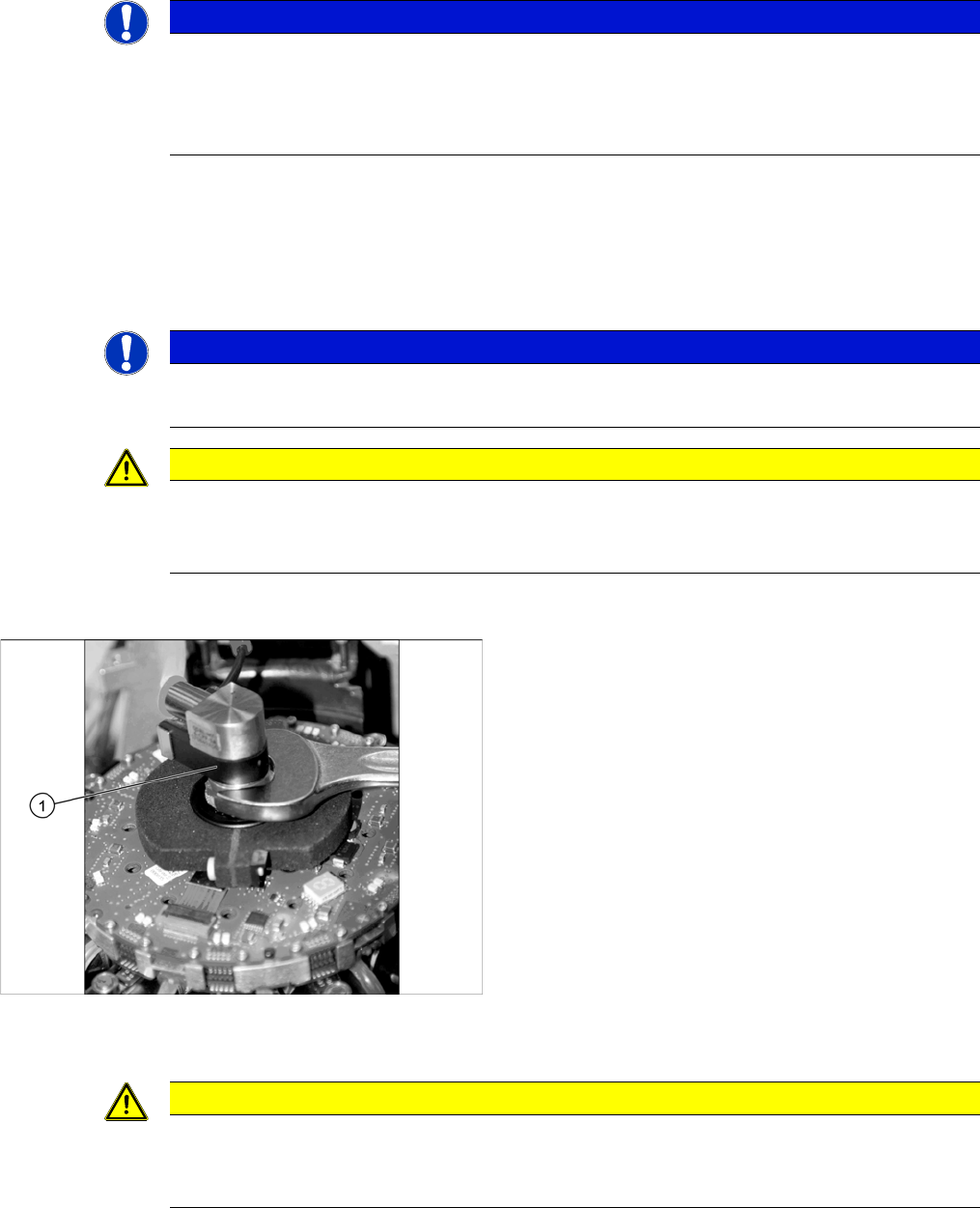

► 拆卸螺纹接头 (1)。这项任务必须由获得授权的人员
执行。拆卸和安装细节请阅读维修手册。
► 将保持回路外壳和消音器一起取出。
注意
板的损坏
更换消音器时，位于下方的板可能会损坏。
► 仅更换已取下的保持回路外壳上的消音器。
CPP 的维护任务
3.5.2 真空传导部件的维护任务 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 25
拆卸保持回路
清洁保持回路的外壳
► 小心的取下消音器 (1) 上左右两侧的两个固定夹 (2)。
需要用您的手指支撑消音器上的袢扣。这样可以防止
袢扣折断。
注意
请确保您不会将消音器弄弯！
总是打开两个固定夹以取下消音器！
► 取下消音器。
► 检查消音器内是否有污物及损坏。需要时更换消音
器。
► 拆卸保持回路 (1)。这项任务必须由获得授权的人员
执行。拆卸和安装细节请阅读维修手册。
► 用布与清洁棒清洁包括所有槽与凹槽在内的保护盖。
您还可使用一种防静电塑料清洁剂，以达到更好的清
洁效果。
