CPP 的维护任务 3.5.6 清洁 DP 驱动器上的光障 执行维护工作 预防性维护 SIPLACE CPP / C&P20 / Twin 29 检查错误信息 清洁 DP 驱动器上的挡光板 ► 将段位器转动几次。这样做便可以清洁 挡光板与交换环。 ► 用新的清洁棒重复此步骤，直至不再有 残留的污物为止。 ► 清洁维修开口周围的表面，然后用一张 新的黑色贴纸将其封住。 ► 为所有 DP 驱动装置重 复这些步骤。 提示 检查错误信息…
CPP 的维护任务
执行维护工作 3.5.5 检查 / 更换 DP 真空软管
28 预防性维护 SIPLACE CPP / C&P20 / Twin
3.5.5
3.5.5 检查/更换 DP 真空软管
检查 / 更换 DP 真空软管
3.5.6
3.5.6 清洁 DP 驱动器上的光障
清洁 DP 驱动器上的光障
概述
提示
镊子
如有需要，可在更换软管时使用 “150 mm 尖头弯角镊子 ”[00096487-xx]。

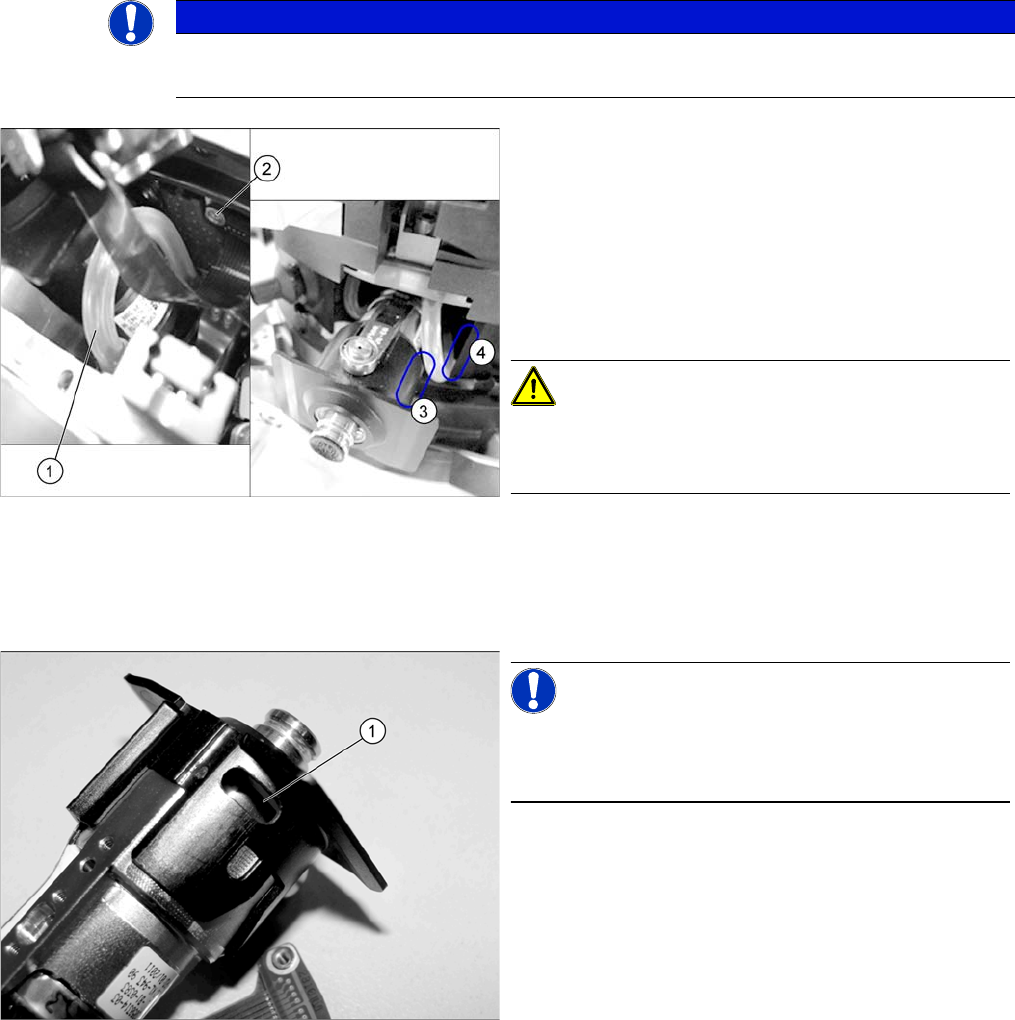

► 检查真空软管。
如果真空软管 (1) 损坏或泄漏，则必须由获得授权的
人员进行更换。拆卸与安装的细节，请参阅维修手
册。
检查期间，特别注意软管的以下部件：
⇨ （2）与单核解决方案 (SCS) 上的螺丝保持平齐
⇨ （3）所在段位器周围的区域
⇨ （4）邻近段位器周围的区域
注意
安装软管时，请确保它不会与其所在的段位器或邻近的
段位器盖子发生摩擦。移入、移出段位器时请检查以上
提到的区域。
提示
2011 年 8 月起生产的所有 CPP 贴片头和所有维修 CPP
贴片头都在 DP 驱动装置上配备了一个维修开口 (1)。挡
光板和交换环的清洁都需要通过这个维修开口进行。
CPP 的维护任务
3.5.6 清洁 DP 驱动器上的光障 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 29
检查错误信息
清洁 DP 驱动器上的挡光板
► 将段位器转动几次。这样做便可以清洁挡光板与交换环。
► 用新的清洁棒重复此步骤，直至不再有残留的污物为止。
► 清洁维修开口周围的表面，然后用一张新的黑色贴纸将其封住。
► 为所有 DP 驱动装置重复这些步骤。
提示
检查错误信息
我们建议您每周检查一次工作站发出的警告和错误信息。
清洁作业应当每六个月进行一次。如果工作站软件中出现了以下错误信息中的任意一个，则必
须清洁挡光板和交换环。
► eWarning：30483 – 段位器的挡光板按钮出现异常 （ZDS/ 交换环上有污物）
► eWarning：30488 – Z 轴撞击印刷板 （ZDS/ 交换环上有污物）
► eWarning：30483 – 段位器的挡光板按钮出现异常
► eWarning：30507 – [DP 轴，x 轴悬臂 ] 硬件警告出现了 x 次 （如果以上警告出现过于频
繁）
► eWarning：30508 – [DP 轴，x 轴悬臂 ] 硬件警告出现了不止 100 次（如果以上警告出现过
于频繁）

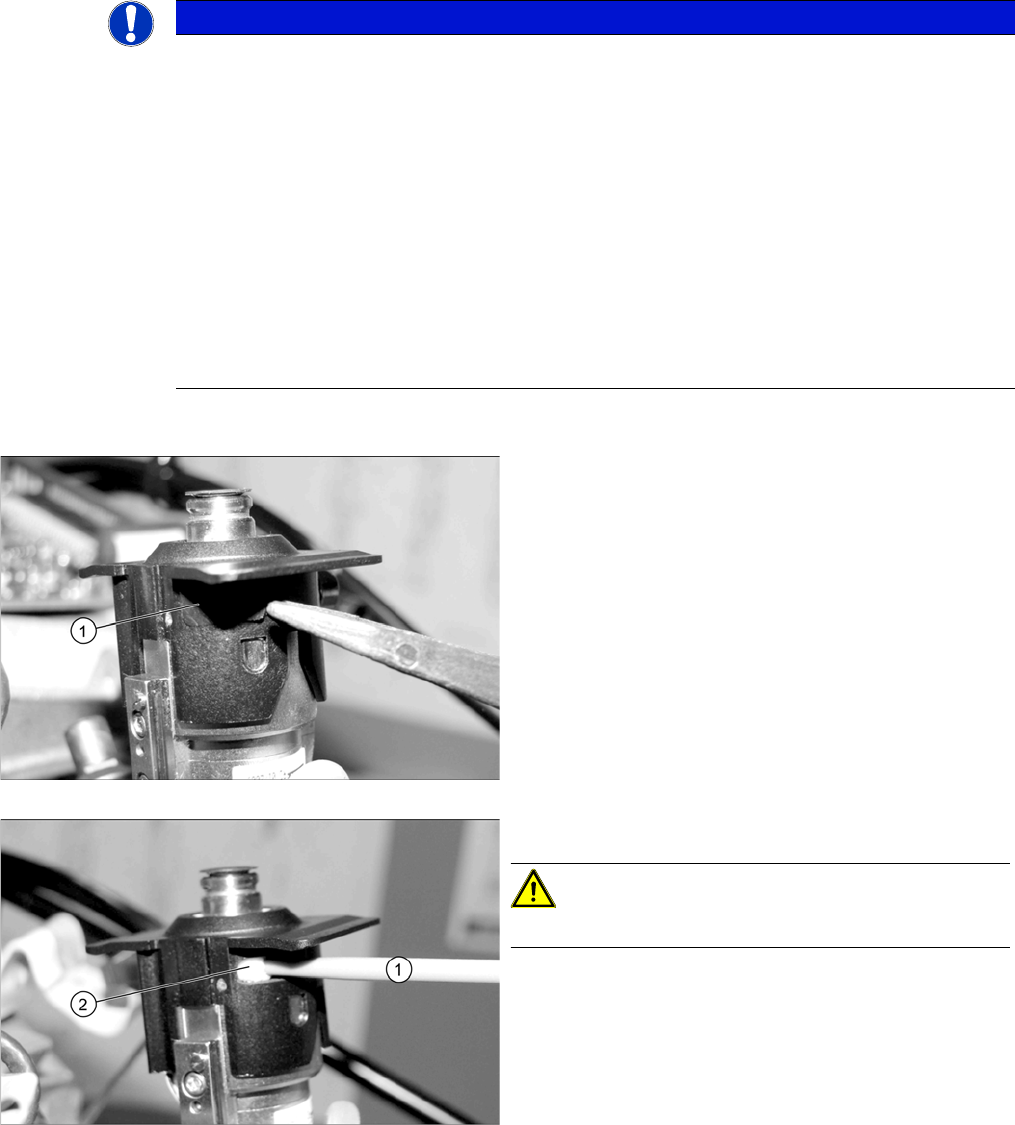

► 通过卸下吸嘴的方式标记第一个段位器。
► 取下保护帽上的黑色贴纸。
► 用异丙醇将清洁棒 [00388764
-
xx] (1) 沾湿。
注意
确保您使用的清洁棒无误，否则将导致损坏。
► 如图所示将清洁棒插入维修孔 (2) 中，并使其停在挡
光板与交换环之间。
CPP 的维护任务
执行维护工作 3.5.7 为 DP 段位器导轨涂覆润滑油
30 预防性维护 SIPLACE CPP / C&P20 / Twin
3.5.7
3.5.7 为 DP 段位器导轨涂覆润滑油
为 DP 段位器导轨涂覆润滑油
3.5.8
3.5.8 为 DP 驱动轴涂覆润滑油
为 DP 驱动轴涂覆润滑油
清洁段位器导轨
► 请为此项维护任务使用装有 Thermoplex ALN 1001/
00 的蓝色分液管。
► 将分液器设为 2 µl。
► 通过卸下一个吸嘴的方式标记第一个段位器。
► 将段位器拉出到停止位。
► 使用清洁棒清洁两侧的段位器导轨。
为段位器导轨注油
► 在每条导轨的中部 （左侧 (2) 和右侧 (1)）涂上 2 µl
润滑剂并手动向里、向外移动段位器大约五次。
► 在每条导轨的中部 （左侧与右侧）再次涂上 2 µl 润滑
剂并再次手动向里、向外移动段位器大约五次。
必须为每条导轨使用总量为 2 x 2 μl 的润滑剂。
► 再次移入段位器。
► 将星形盘继续转到下一个段位器处。
► 在所有段位器上重复这些步骤。
► 将先前移除的吸嘴安放回原位。
► 用清洁棒清洁驱动器轴承。
