CPP 的维护任务
执行维护工作 3.5.7 为 DP 段位器导轨涂覆润滑油
30 预防性维护 SIPLACE CPP / C&P20 / Twin
3.5.7
3.5.7 为 DP 段位器导轨涂覆润滑油
为 DP 段位器导轨涂覆润滑油
3.5.8
3.5.8 为 DP 驱动轴涂覆润滑油
为 DP 驱动轴涂覆润滑油

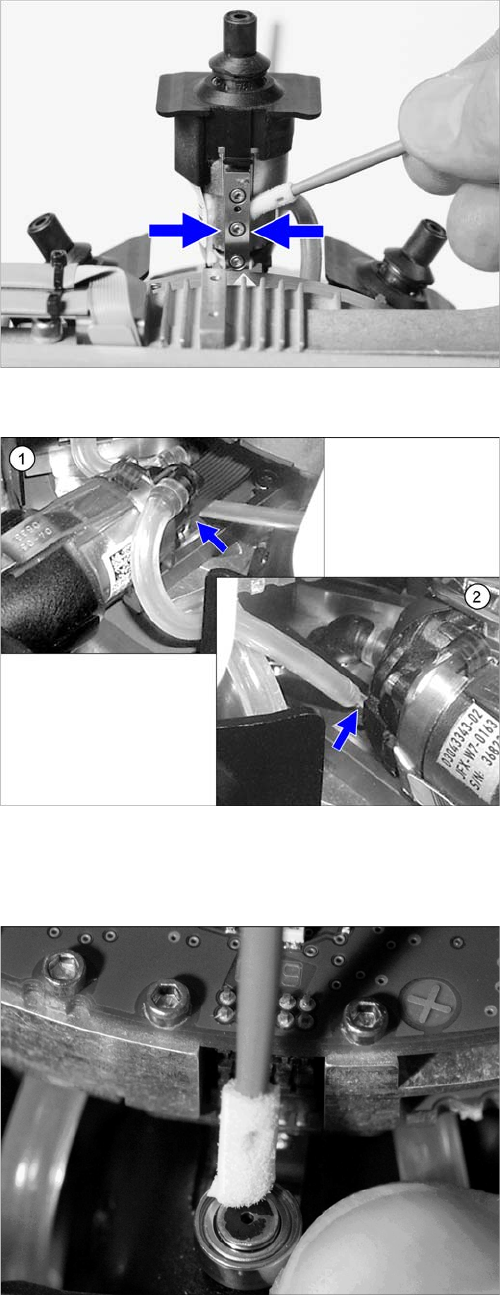

清洁段位器导轨
► 请为此项维护任务使用装有 Thermoplex ALN 1001/
00 的蓝色分液管。
► 将分液器设为 2 µl。
► 通过卸下一个吸嘴的方式标记第一个段位器。
► 将段位器拉出到停止位。
► 使用清洁棒清洁两侧的段位器导轨。
为段位器导轨注油
► 在每条导轨的中部 （左侧 (2) 和右侧 (1)）涂上 2 µl
润滑剂并手动向里、向外移动段位器大约五次。
► 在每条导轨的中部 （左侧与右侧）再次涂上 2 µl 润滑
剂并再次手动向里、向外移动段位器大约五次。
必须为每条导轨使用总量为 2 x 2 μl 的润滑剂。
► 再次移入段位器。
► 将星形盘继续转到下一个段位器处。
► 在所有段位器上重复这些步骤。
► 将先前移除的吸嘴安放回原位。
► 用清洁棒清洁驱动器轴承。
CPP 的维护任务
3.5.9 更换过滤盘 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 31
3.5.9
3.5.9 更换过滤盘

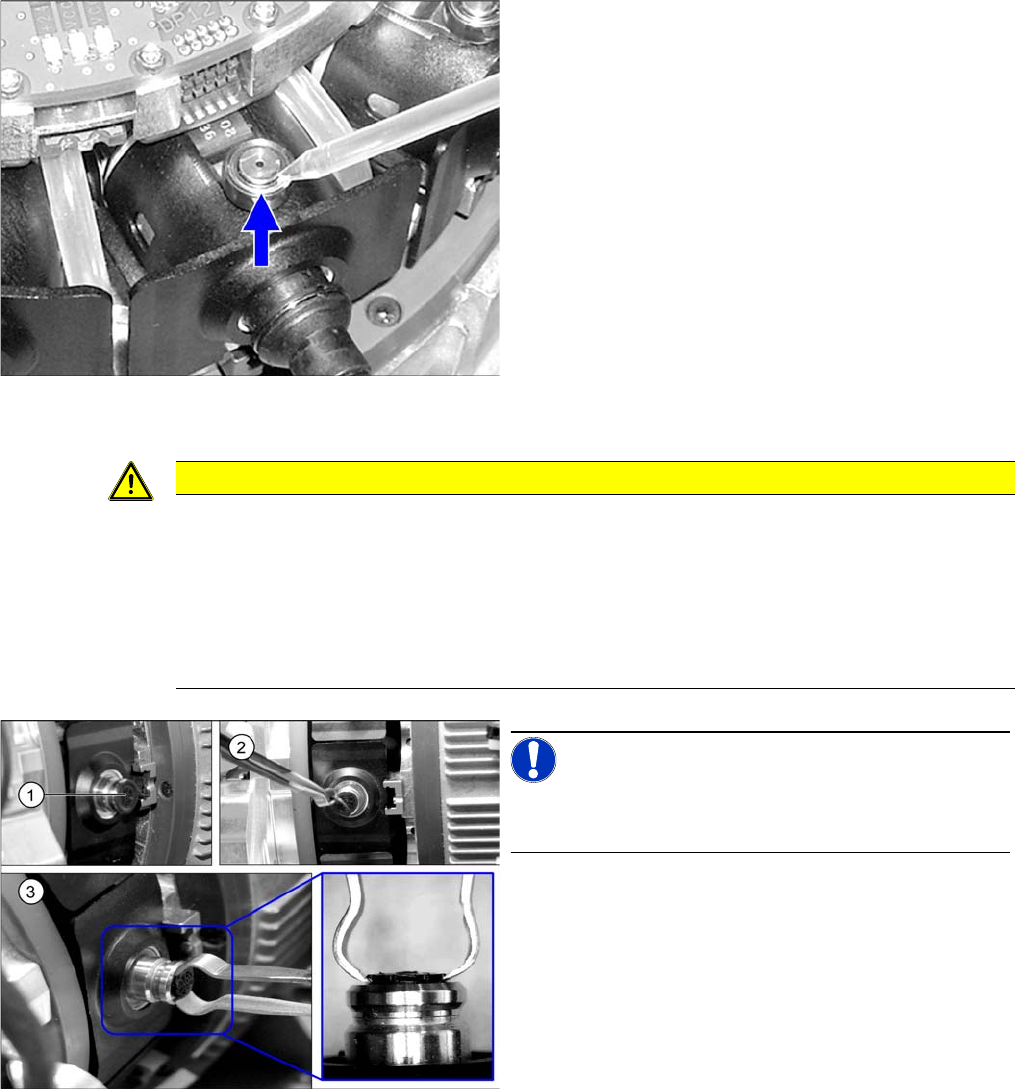

更换过滤盘
► 请为此项维护任务使用装有 Klüberalfa DH 3-100 的
黑色分液管。
► 将分液器设为 1 µl。
► 通过卸下一个吸嘴的方式标记第一个段位器。
► 将分液器放在锁定销的顶部边缘，并施用 1 µl 的润滑
剂。
► 使驱动器轴承旋转一圈。
► 按如上所述的方法为所有驱动装置轴承注油。
► 将先前移除的吸嘴安放回原位。
注意
避免损坏！
在 DP 驱动器内即使最微小的损坏也能导致真空系统的泄漏或者波纹管的破损。
► 使用特殊镊子 [03092319-xx] 移除过滤盘。
► 切勿使用任何锋利的物体移除过滤盘。
► 切勿使用任何其他工具 （管道清洁器、压缩空气）来清洁 DP 驱动器的中空轴。
► 切勿用任何物体刺穿过滤盘。这样会损坏波纹管。
提示
建议
建议在每次维护期间更换所有过滤盘。
要取下并安装一个过滤盘 (1)，请按如下方式继续：
► 将 DP 驱动器上的吸嘴拉出。
► (2) 取下过滤盘的外层橡胶唇。过滤盘内的塑料部分
会留在 DP 驱动装置上。
► (3) 小心地将过滤盘的内部塑料部分从 DP 驱动装置里
拉出。
► 将新的过滤盘直接装到 DP 驱动装置上。必须听到过
滤盘啮合时发出的响声。
CPP 的维护任务
执行维护工作 3.5.10 为星型轴涂覆润滑油
32 预防性维护 SIPLACE CPP / C&P20 / Twin
3.5.10

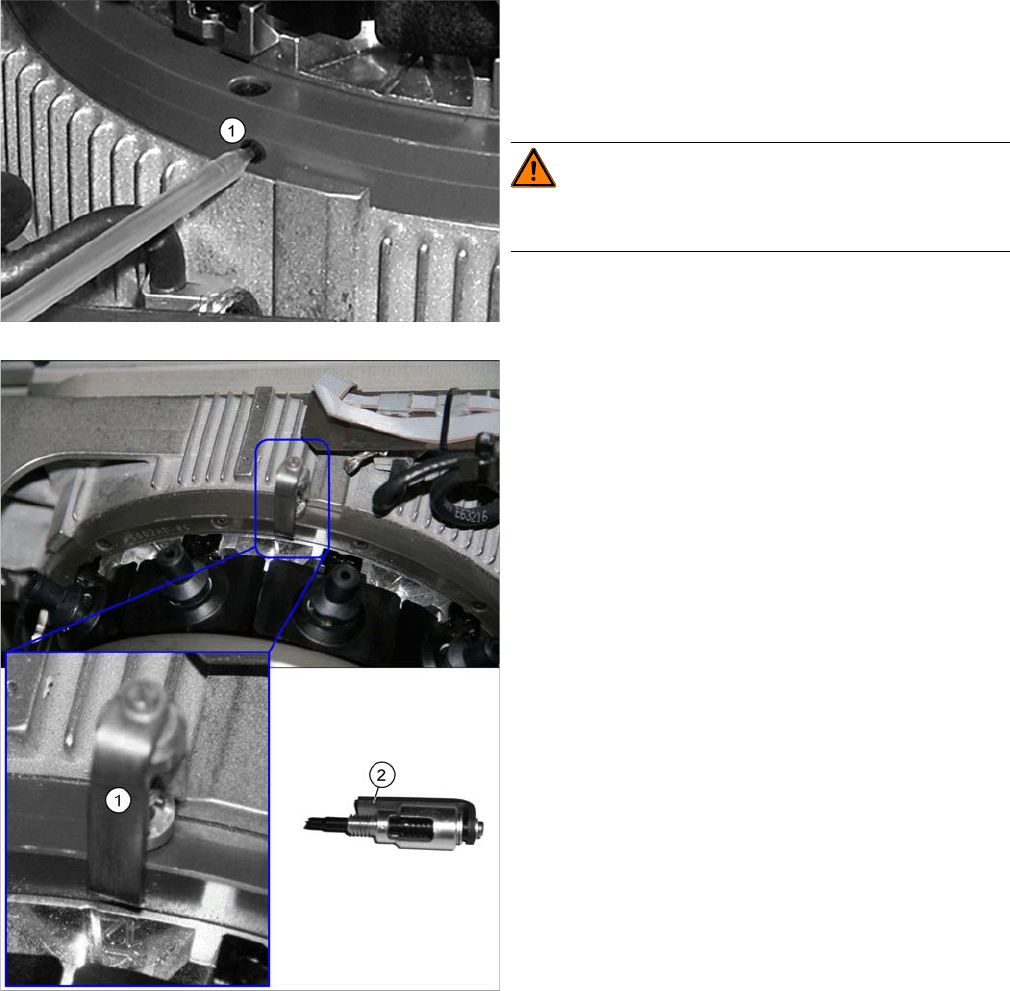

3.5.10 为星型轴涂覆润滑油
为星型轴涂覆润滑油
► 请为此项维护任务使用 装有 CPP Isoflex Topas NCA 5051 的绿色分液管。
► 将分液器设为 2 µl。
► 拧松星形轴承左侧的平头螺丝。
► 通过卸下一个吸嘴的方式标记第一个段位器。
► 将分液管放入开口 （1）内，然后注入 2 µl 量的润滑
剂。将分液管移出维修开口，然后向前转动星形轴
30° （= 一个段位器）。重复这个步骤 24 次，让星
形轴转动整整两周。必须注入一共 24 x 2 μl 量的润滑
剂。
警告
如果在分液器头还处于轴承中时启动星形轴承，分液器
可能被折断并损坏轴承。
► 将润滑剂分配器 （1）尽可能深地拧入到星形轴承
中。托架 （2）必须放置在星形轴承的侧边上。这是
保证正确定位润滑剂分配器的唯一方式。
润滑剂分配器用于均匀地分配润滑剂。
► 将星形盘转动 360 度三次。
► 移除润滑剂分配器。
► 重新拧入平头螺丝。
► 将先前移除的吸嘴安放回原位。
