C&P20/A/M/P 贴片头的维护任务
C&P20、C&P20 A、C&P20 M 以及 C&P20 P 之间的区别
预防性维护 SIPLACE CPP / C&P20 / Twin 37

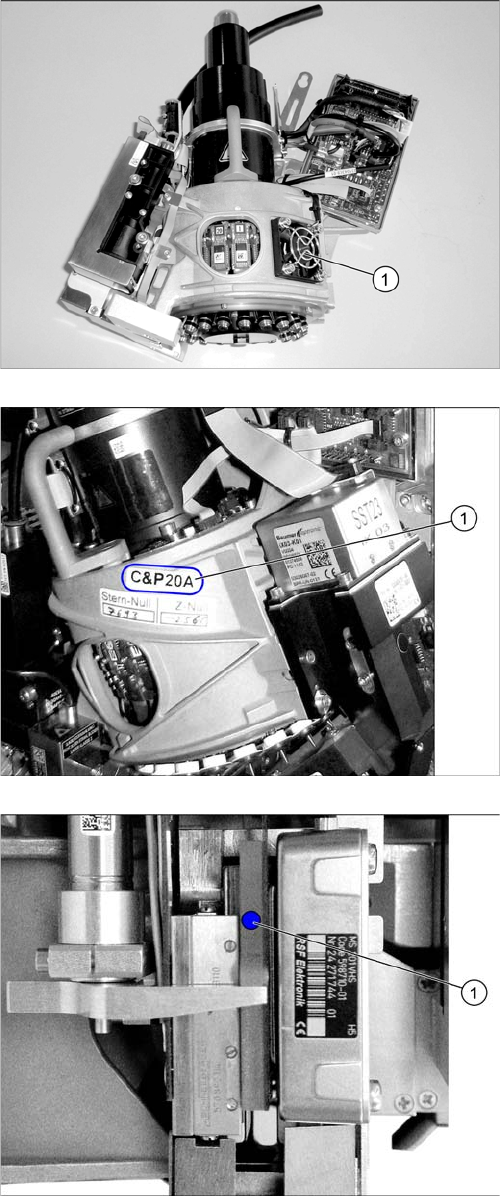

风扇
C&P20 P 上的外壳上存在一个额外的风扇 (1)。
但 C&P20/A/M 上却没有此类风扇。
类型
C&P20A 的外壳上存在一个写有贴片头类型 (1) 的标签。
其它 C&P20 衍生产品不具备此标签。
Z 轴线性引导装置
C&P20A/M/P 的 Z 轴旋翼 (1) 上存在一个蓝点。
如果没有蓝点，那么型号就为 C&P20。
C&P20/A/M/P 贴片头的维护任务
维护的间隔时间
38 预防性维护 SIPLACE CPP / C&P20 / Twin
4.2
4.2 维护的间隔时间
维护的间隔时间
5205 - ?? - C&P20-A-M-P
9000 – ?? * ????
* 另见维护显示
驱动器轴承
驱动器轴承 (1) 上存在黑点的贴片头为 C&P20A/M/P 型
贴片头。
C&P20 贴片头则没有黑点。
注意
这两种版本需要不同的润滑油。
维护任务
Speedstar C&P20/A/M/P
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
准备贴片头 5 X*
更换压力控制阀 3 X*
清洁 Z 轴 6 X*
为 DP 段位器引导装置上油 15 X*
为 Z 轴线性引导装置上油 3 X*
为 DP 驱动器轴承上油 4 X*
检查 / 更换真空传导部件
▪ 反射环与盖
或者
▪ 保持回路与消音器
5X*
清洁滚道与狭口 2 X*
更换过滤盘 15 X*
检查 / 清洁 / 更换转换盘 1 x X*
清洁元件传感器 1 X*
C&P20/A/M/P 贴片头的维护任务
工具、耗材、零备件和磨损部件
预防性维护 SIPLACE CPP / C&P20 / Twin 39
4.3
4.3 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
以下列表包含了对不同的 C&P20 贴片头执行维护任务所需的所有必需的耗材、易损件、零备件及工具。
HMK = 包含在贴片头维护套件中
* HMK 中的可选零部件
Klueber Lamora D-220
耗材 物件号 HMK
无绒布，KM 擦拭 03082092- xx
用于清洁光学组件的微纤维布
乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
Lubcon Thermoplex ALN 1001/00 润滑油，50ml （蓝色） 03078556- xx X
Klüberalfa DH 3-100，50 ml （黑色） 03078928- xx X
C&P20 维护标签 （10 件装） 03067486- xx X
CD 标记 EDDING 8400 03070076- xx X
清洁棒 00388764- xx X
蒸馏水
压缩空气
白板清洁器，10 个一组 03070074- xx X
扎线带 B = 2.5 mm L = 102 mm Panduit （泛达） 00308458- xx X*
ISOFLEX Topas 5051 50 ml 03078517- xx
仅 C&P20：
NYE 合成油 200A，50 ml （白色） 03078548- xx
易损件 物件号 HMK
C&P20 过滤盘组件 03042001Sxx
转换盘组件 /DP C&P20 03013091Sxx
用于真空泵操作：
C&P20/A/M：密封盘 03046345- xx
C&P20 P：密封盘 03105638- xx
工具 物件号 HMK
ESD 腕带 TYP.OK/WRS 00320279- xx
通用贴片头安装架 03056231- xx
分液器 （替换：[03078989-xx]） 00386154- xx X
Combitips 0.2 ml 蓝色分液管 03070440- xx X
Combitips 0.1 ml 黑色分液管 03078990- xx X
硅胶软管 D12 L20mm 03058392- xx X
防静电镊子，Bernstein 5
-
192 型 00377393- xx X
防静电镊子，Bernstein 5
-
195 型 00377394- xx
镊子，钝 145 mm 尺寸 3 mm 00376493- xx X
弯角镊子 / N 00096487- xx X
TorqueVario-S 螺丝刀 (1.0-5.0 Nm) 03078400- xx X
TorqueVario 螺丝刀的钻套 03078706- xx X*
内六角扳手套件 0.7 – 2 mm 00320265- xx X
