C&P20/A/M/P 贴片头的维护任务
润滑点概述
42 预防性维护 SIPLACE CPP / C&P20 / Twin
剂量器件和润滑剂的颜色编码
4.5
4.5 润滑点概述
润滑点概述
颜色 工具与润滑剂 应用程序
白色 白色分液管
NYE 合成油 200A 30 ml
驱动器轴承
（仅 C&P20）
黑色 黑色分液管
Klüberalfa DH 3-100
驱动器轴承
（仅 C&P20A/M/P，无 C&P20）
蓝色 蓝色分液管
Lubcon Thermoplex ALN 1001/00 50 ml
段位器导轨 /Z 轴引导装置
（所有 C&P20 衍生产品）

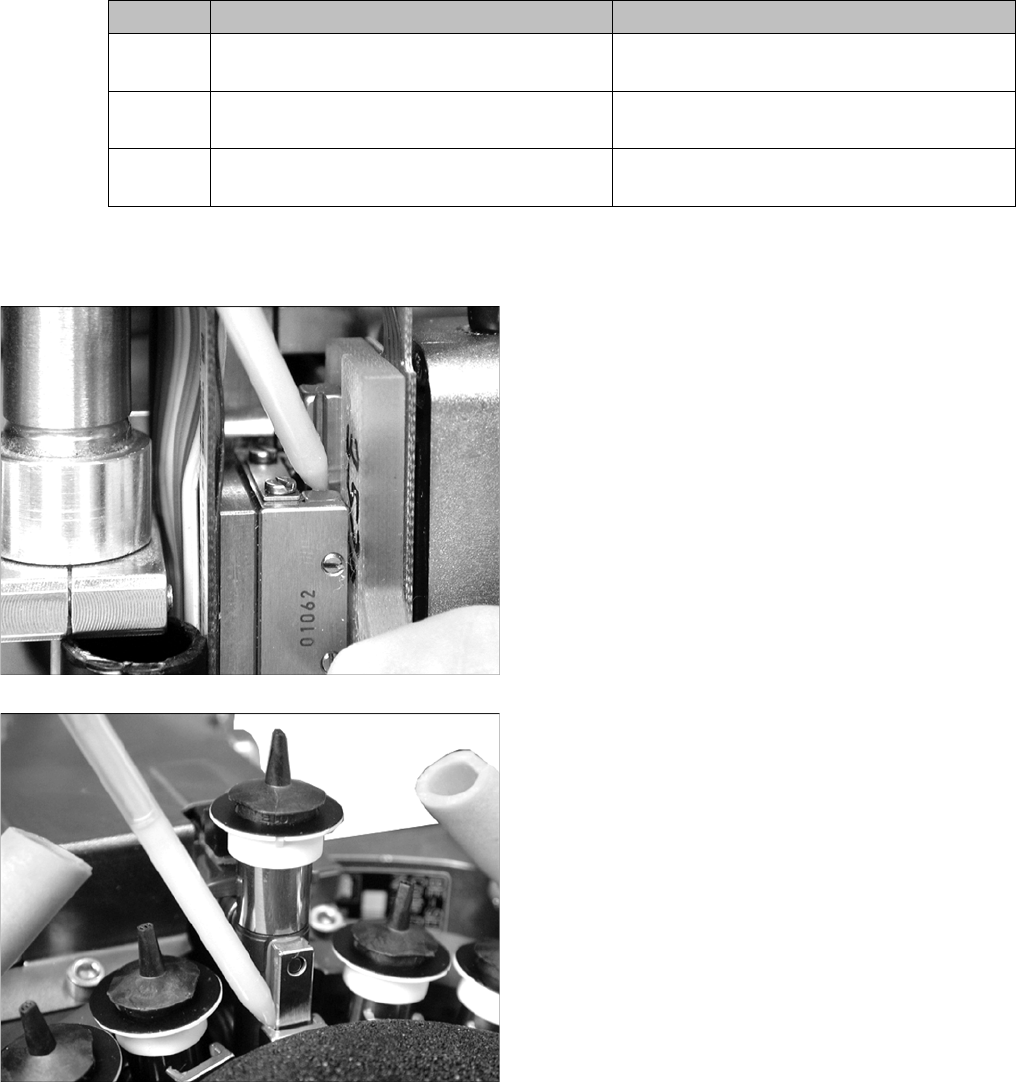

Z 轴线性引导装置
每个滚珠槽内有 2 x 4 µl Lubcon Thermoplex ALN 1001/
00 （蓝色分液管）
DP 段位器引导装置
每个段位器上的每个滚珠槽内有 2 x 2 µl Lubcon
Thermoplex ALN 1001/00 （蓝色分液管）
C&P20/A/M/P 贴片头的维护任务
4.6.1 更换压力控制阀 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 43
4.6
4.6 执行维护工作
执行维护工作
4.6.1

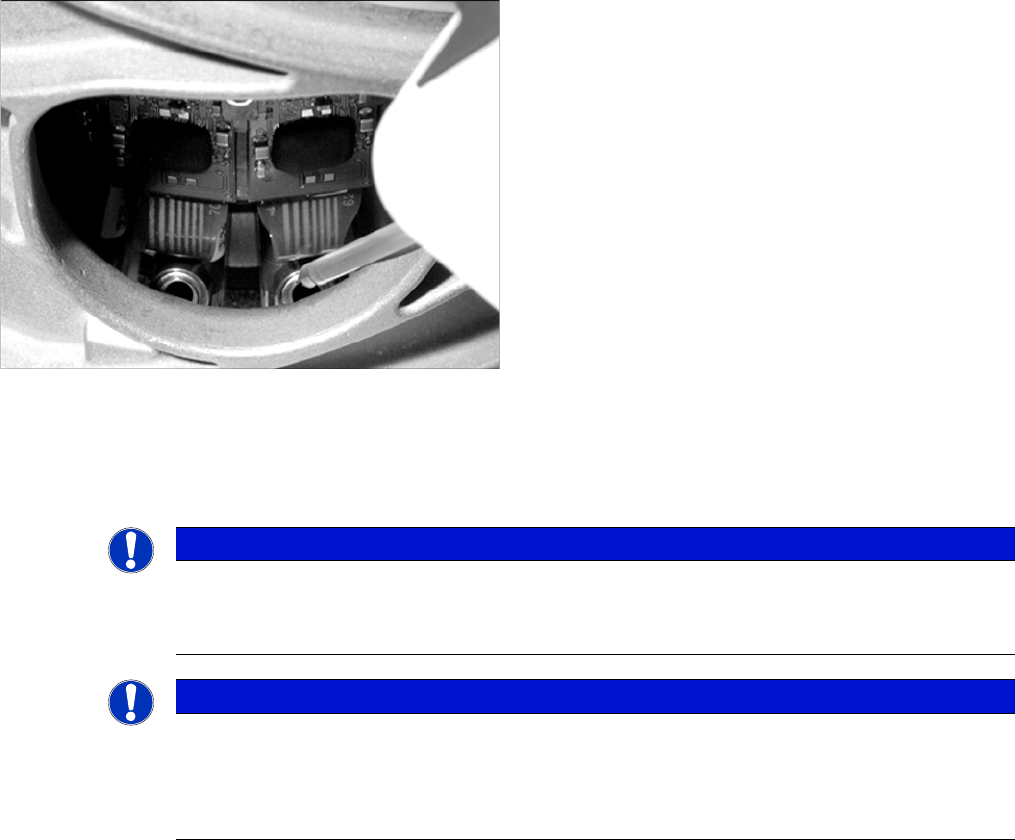

4.6.1 更换压力控制阀
更换压力控制阀
?? CP20 P ?
???????
更换压力控制阀
➢ 必须取下贴片头才能执行维护任务。
► 更换压力控制阀。请参阅贴片头的维修手册以获取更多信息。
驱动器轴承
C&P20：
为每个驱动器轴承使用 1 x 1 µl Nye 合成油 200A （白色
分液管）
C&P20A/M/P：
为每个驱动器轴承使用 1x 1 µl Klüberalfa DH 3-100 （黑
色分液管）。
提示
不在 C&P20 P 上
这项维护任务必须在所有双头、CPP、C&P20、C&P20 A 以及 C&P20 M 贴片头上执行。
C&P20 P 不需要此类维护任务。
提示
建议
建议您额外准备一个可用的压力控制阀，这样就可以在贴片头维护期间轻松地进行更换。
已取下的压力控制阀的实际清洁工作可在之后进行。
► 如需了解与此有关的更多信息，请参阅 "6 压力控制阀的维护任务 " [ ➙ 63] 部分的内容。
C&P20/A/M/P 贴片头的维护任务
执行维护工作 4.6.2 清洁 Z 轴
44 预防性维护 SIPLACE CPP / C&P20 / Twin
4.6.2
4.6.2 清洁 Z 轴
清洁 Z 轴

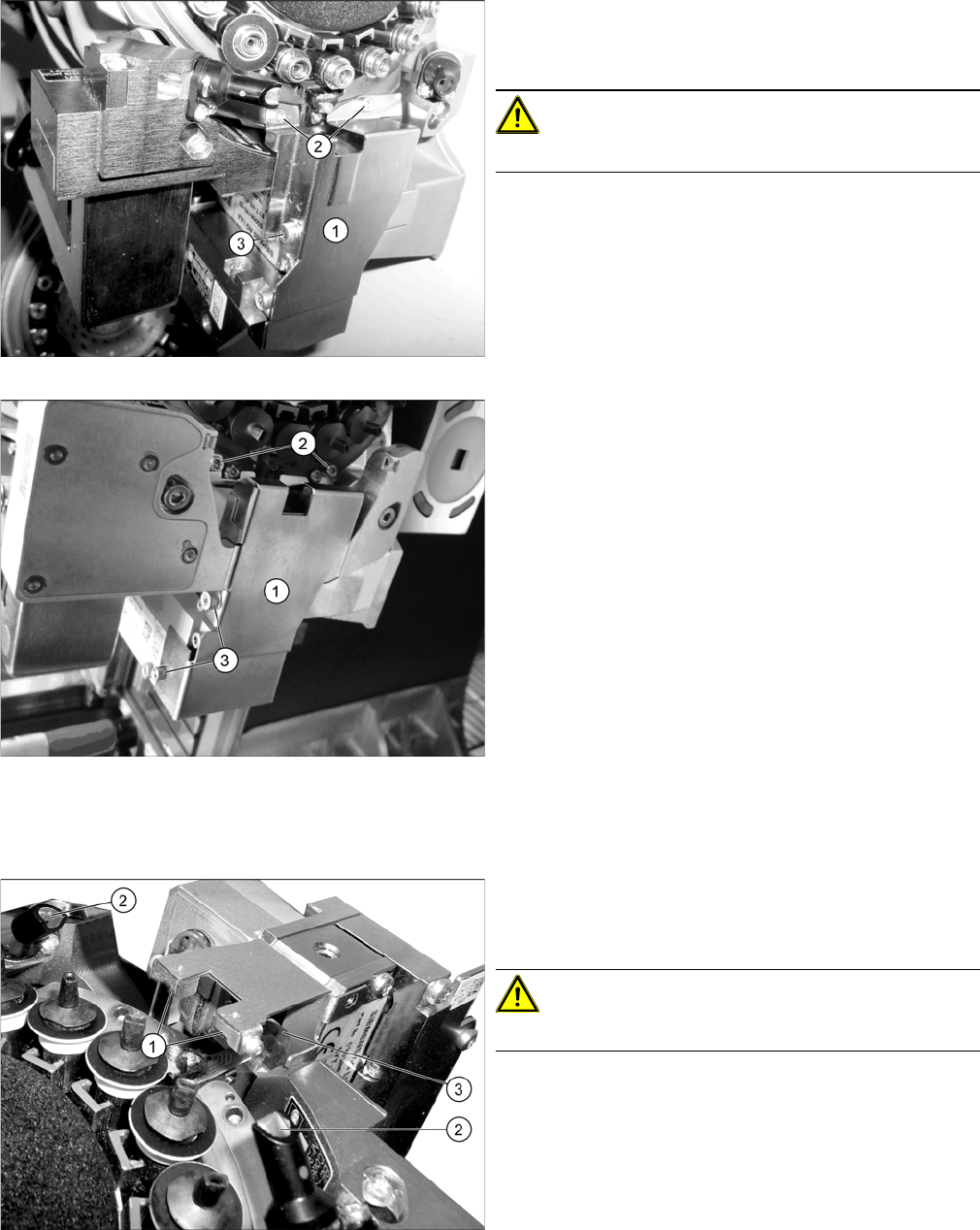

取下盖板
清洁 Z 轴
盖板 Z 轴 C&P20/A/M
盖板 Z 轴 C&P20 P
► 拆卸 Z 轴上的盖板 (1)。拧松 (2) 和 (3) 处的螺丝。小
心地拆下盖板。
如需详情，请参阅维修手册。
注意
小心不要损坏元件传感器的棱镜。
Z 轴 （示例为 C&P20 A）
► 使用 Bernstein 镊子 （入门工具包中的
[00377393
-
xx] 或 [00377394
-
xx]）清除粘在 Z 轴上的
任何元件。尤其注意磁体 (1) 周围的区域。
注意
小心不要损坏元件传感器的棱镜 (2) 或者柔性印刷板 (3)。
