C&P20/A/M/P 贴片头的维护任务 4.6.3 为 DP 段位器导轨涂抹润滑油 执行维护工作 预防性维护 SIPLACE CPP / C&P20 / Twin 47 ► 将 Z 轴旋翼上的段位器移出到 末端停止位处。请确保驱动器轴承 已位于狭口的中间。 ► 在每条引导线上施用 2 µl 润滑剂并再次移动段位器大 约五次。 必须在每条引导线上施用 4 µl 润滑剂 。 ► 再次向上移动 Z 轴。 ► 请确保驱动器轴承…
C&P20/A/M/P 贴片头的维护任务
执行维护工作 4.6.3 为 DP 段位器导轨涂抹润滑油
46 预防性维护 SIPLACE CPP / C&P20 / Twin
4.6.3
4.6.3 为 DP 段位器导轨涂抹润滑油
为 DP 段位器导轨涂抹润滑油
► 请为此项维护任务使用装有 Thermoplex ALN 1001/00 的蓝色分液管。
► 将分液器设为 2 µl。
► 旋转贴片头从而使段位器位于顶部。
► 钳住在 Z 轴和返回单元驱动器之间的橡胶软管 (1)。
► 旋转维修开口中心的段位器 1。取下吸嘴标记第一个
段位器。
► 将 Z 轴旋翼上的段位器移出到末端停止位处。请确保
驱动器轴承已位于狭口的中间。
► 使用清洁棒清洁两侧的段位器导轨。
C&P20/A/M/P 贴片头的维护任务
4.6.3 为 DP 段位器导轨涂抹润滑油 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 47
► 将 Z 轴旋翼上的段位器移出到末端停止位处。请确保驱动器轴承已位于狭口的中间。
► 在每条引导线上施用 2 µl 润滑剂并再次移动段位器大约五次。
必须在每条引导线上施用 4 µl 润滑剂。
► 再次向上移动 Z 轴。
► 请确保驱动器轴承已位于狭口的中间。
► 将星形盘继续转到下一个段位器处。
► 为所有段位器重复这项维护任务。
► 将先前移除的吸嘴安放回原位。
► 在每条导轨的中部 （左右两侧）施用 2 µl 的润滑剂。
► 手动将 Z 轴旋翼上的段位器移出到末端停止位然后再
移入大约五次。
► 使用清洁棒清除段位器导轨顶部多余的油。
C&P20/A/M/P 贴片头的维护任务
执行维护工作 4.6.4 为 Z 轴线性导轨涂抹润滑油
48 预防性维护 SIPLACE CPP / C&P20 / Twin
4.6.4
4.6.4 为 Z 轴线性导轨涂抹润滑油
为 Z 轴线性导轨涂抹润滑油
► 请为此项维护任务使用装有 Thermoplex ALN 1001/00 的蓝色分液管。
► 将分液器设为 4 µl。
► 移除 Z 轴和驱动器之间的黑色橡胶软管。
► 在旋翼处抓住 Z 轴的最高位。
► 使用无绒布或清洁棒清洁线性引导装置。

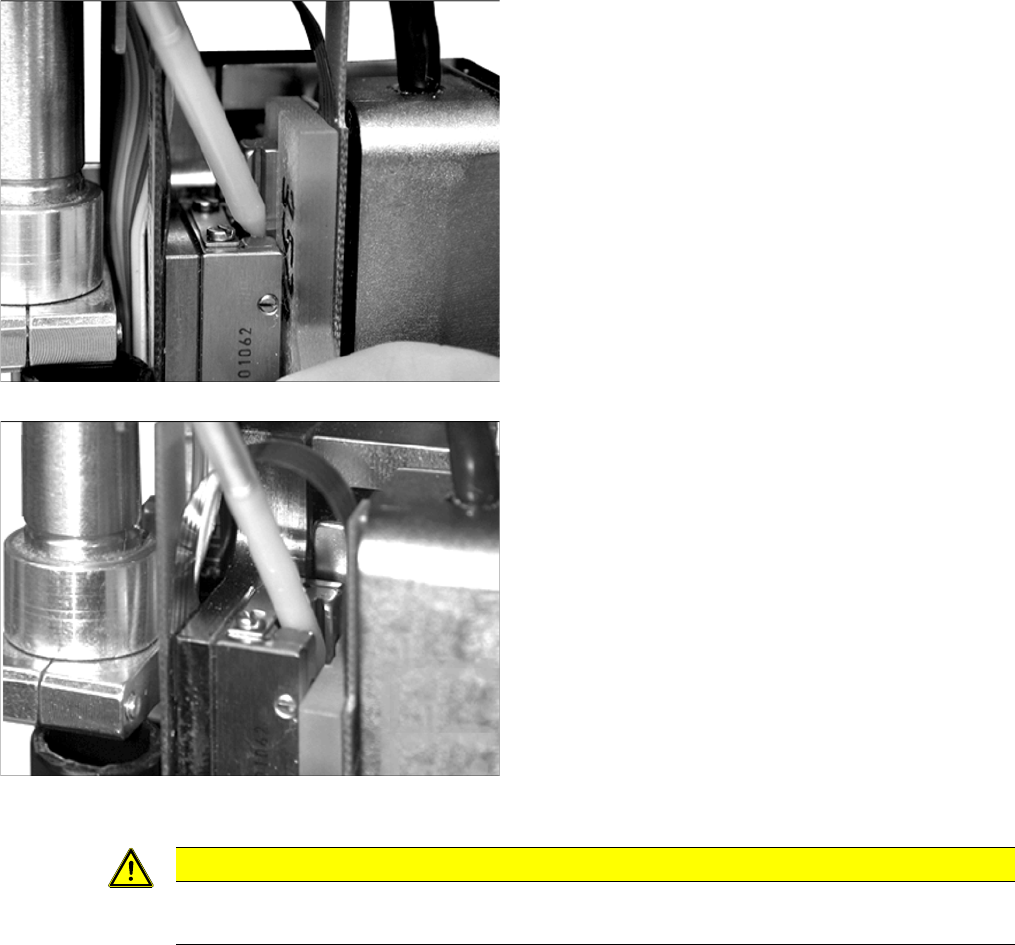

► 在导轨的外部引导线上施用 4 µl 润滑剂。
请确保将施用喷嘴放在引导车附近。
► 将 Z 轴移动到它的底部位置。
► 在导轨的内侧和外侧引导线上施用 4 µl 润滑剂并手动
向里、向外移动 Z 轴大约五次。
► 再次在导轨的内侧和外侧引导线上施用 4 µl 润滑剂并
再次手动向里、向外移动 Z 轴大约五次。
注意
移除橡胶软管
如不移除橡胶软管，贴片头就会发生碰撞！
