C&P20/A/M/P 贴片头的维护任务
执行维护工作 4.6.4 为 Z 轴线性导轨涂抹润滑油
48 预防性维护 SIPLACE CPP / C&P20 / Twin
4.6.4
4.6.4 为 Z 轴线性导轨涂抹润滑油
为 Z 轴线性导轨涂抹润滑油
► 请为此项维护任务使用装有 Thermoplex ALN 1001/00 的蓝色分液管。
► 将分液器设为 4 µl。
► 移除 Z 轴和驱动器之间的黑色橡胶软管。
► 在旋翼处抓住 Z 轴的最高位。
► 使用无绒布或清洁棒清洁线性引导装置。
► 在导轨的外部引导线上施用 4 µl 润滑剂。
请确保将施用喷嘴放在引导车附近。
► 将 Z 轴移动到它的底部位置。
► 在导轨的内侧和外侧引导线上施用 4 µl 润滑剂并手动
向里、向外移动 Z 轴大约五次。
► 再次在导轨的内侧和外侧引导线上施用 4 µl 润滑剂并
再次手动向里、向外移动 Z 轴大约五次。
注意
移除橡胶软管
如不移除橡胶软管，贴片头就会发生碰撞！
C&P20/A/M/P 贴片头的维护任务
4.6.5 为 DP 驱动轴涂抹润滑油 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 49
4.6.5
4.6.5 为 DP 驱动轴涂抹润滑油
为 DP 驱动轴涂抹润滑油
► C&P20：请为此项维护任务使用装有 Nye 合成油 200A 的白色分液管。
► C&P20A/M/P：请为此项维护任务使用装有 Klüberalfa DH 3-100 的黑色分液管。
► 将分液器设为 1 µl。
► 将星形盘转动三周，并用吸墨纸将所有出现的润滑剂吸干。
► 将先前移除的吸嘴安放回原位。
► 移除吸墨纸。
► 转动星形盘以便使 1 号段位器出现在维修孔的中心。

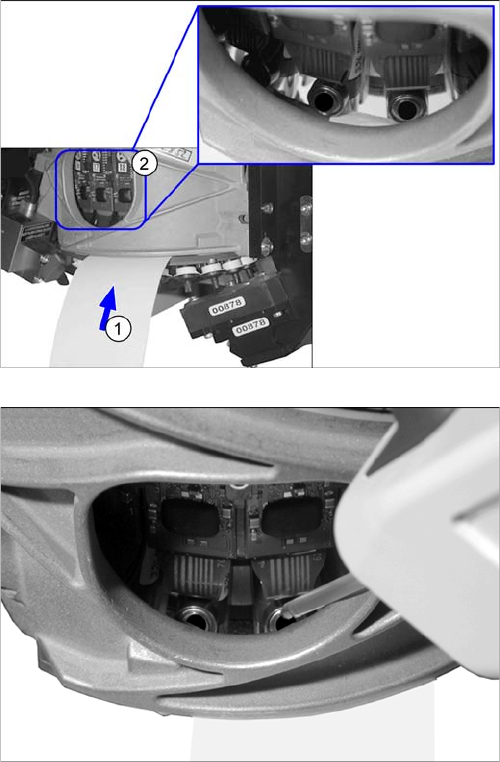

► 小心地将一张吸墨纸 (1) 推至维修孔 (2) 的下方位于
贴片头外壳和滚道之间的地方。吸墨纸应当将过剩的
润滑油吸干。
► 通过卸下一个吸嘴的方式标记第一个段位器。
► 用清洁棒清洁轴承。
► 将分液器放在锁定销的顶部边缘，并施用 1 µl 的润滑
剂。
为所有段位器重复这一步骤。
C&P20/A/M/P 贴片头的维护任务
执行维护工作 4.6.6 真空操作：真空传导部件的维护任务
50 预防性维护 SIPLACE CPP / C&P20 / Twin
4.6.6
4.6.6 真空操作：真空传导部件的维护任务
真空操作：真空传导部件的维护任务
提示
真空测试
► 在开展下列任务时请特别检查真空测试期间表现突出的段位器。
提示
摄像机镜头系统
► 请确保您不会污染或损坏到摄相机的镜头系统。
提示
消音器或反射环
反射环安放在替代真空泵操作的消音器的位置上。
盖 （示例为 C&P20P）
► 将固定盖的螺钉拧开并将盖取下。
反射环 （示例为 C&P20 P）
► 将三个凸出的螺钉 (1) 从反射环上取下。
► 小心地将反射环从定位销上取下。确保 O 型环不会被
损坏。
► 如有需要，用无绒布清洁反射环的底座。
注意
切勿使用压缩空气！
