C&P20/A/M/P 贴片头的维护任务 执行维护工作 4.6.9 安装盖 / 消音器 54 预防性维护 SIPLACE CPP / C&P20 / Twin 4.6.9 4 . 6 . 9 安 装 盖 / 消 音 器 安装盖 / 消音器 ► 安装反射环或消音器。同时请遵循以下 说明： 4.6.10 4 . 6 . 1 0 更 换 过 滤 盘 更换过滤盘 ► 旋转段位器并将其取下。 ► 用清洁棒清洁狭口的上下引导线 (1…
C&P20/A/M/P 贴片头的维护任务
4.6.8 清洁滚道与狭口 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 53
安装保持回路与消音器
► 将密封盘正确地安放在保持回路上。确保所有开口都已对齐。特别注意对中销。
► 插入保持回路。确保对中销位于对面的孔，即星形盤架中。
► 用 0.25 Ncm 的扭矩将固定保持回路的三个螺钉拧紧。
► 切勿安装消音器。
4.6.8
4.6.8 清洁滚道与狭口
清洁滚道与狭口
保持回路的底座
► 检查保持回路 (1) 的底座上是否有污物。如有需要，
请用一块无绒布清洁支座。
► 用全新 / 已完成清洁的保持回路更换保持回路 (2)。
► 检查密封盘 (3) 是否存在损坏，必要时进行更换。
提示
仅 C&P20 P
仅需在 C&P20 P 上执行维护任务。
C&P20/A/M 上无须执行此维护任务。
➢ 执行此任务必须拆卸反射环 / 消音器。
► 推动清洁棒，使其通过 Z 轴 (1) 及两个段位器，并尽
可能远至滚道。
► 使用清洁棒将星形轴旋转一次至 Z 轴的另一侧。
► 将清洁棒从星形轴中拉出。
C&P20/A/M/P 贴片头的维护任务
执行维护工作 4.6.9 安装盖 / 消音器
54 预防性维护 SIPLACE CPP / C&P20 / Twin
4.6.9
4.6.9 安装盖/消音器
安装盖 / 消音器
► 安装反射环或消音器。同时请遵循以下说明：
4.6.10
4.6.10 更换过滤盘
更换过滤盘
► 旋转段位器并将其取下。
► 用清洁棒清洁狭口的上下引导线 (1)。
► 将段位器旋转归位。
► 对所有的段位器重复这些步骤。
注意
安装说明
► 消音器：再一次插入消音器并将其旋紧到位。此螺丝只能被拧紧到 “ 手动上紧 ” 的程度。
► 反射环 C&P20/A/M：用 25+5 Ncm 的扭矩将盖的固定螺钉旋紧。
► 反射环 C&P20 P：旋紧固定盖的螺钉直至手动上紧。
注意
使用正确的过滤盘抽取器件。
如果使用了错误的过滤盘抽取器件，贴片头可能被损坏。
► 确保您为贴片头使用了正确的过滤盘抽取器件。
⇨ C&P20/A/M：过滤盘抽取器件 [03055046-xx] （透明）
⇨ C&P20 P：过滤盘抽取器件 C&P20 P （绿色）[03108641-xx]
注意
避免将过滤盘中的残留物掉入贴片头中。
► 贴片机中的替换件：贴片机运行时关闭真空。
► 在贴片机外进行更换期间，旋转贴装头上的贴片头，这样 Z 轴便位于底部。
过滤盘 （示例为 C&P20 A）
提示
建议
建议在每次维护期间更换所有过滤盘。
将任何损坏的过滤盘换新。具体操作如下：
C&P20/A/M/P 贴片头的维护任务
4.6.10 更换过滤盘 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 55
更换过滤盘

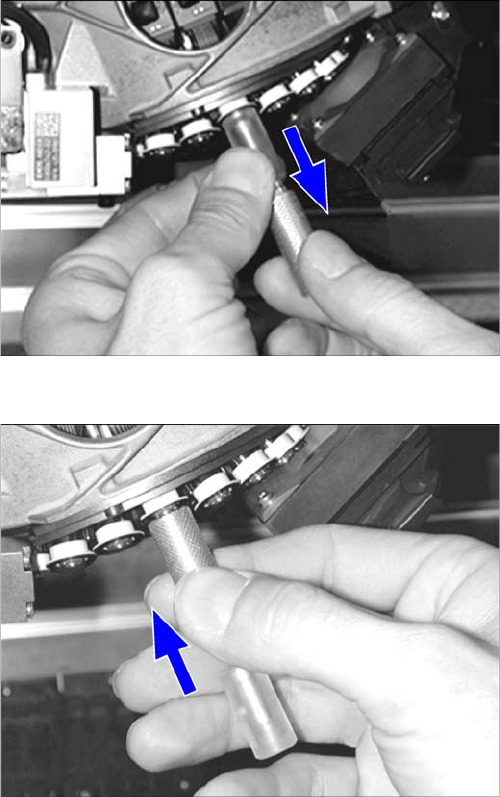

取下过滤盘 （示例为 C&P20 A）
► 将工具放置于套环的前方并朝向套环的方向按下导向
轴套。
► 顺时针旋转手柄四分之一圈。
► 取下工具。
► 确保过滤盘已被完全取下。
► 将过滤盘从工具上取下。
安装过滤盘 （示例为 C&P20 A）
► 将新的过滤盘插入工具中。
► 将过滤盘对中按入套环中。
必须听到过滤盘啮合时发出的响声！
► 目视检查过滤盘位置是否正确。
过滤盘必须笔直的安装在 DP 驱动装置上。
