双头的维护任务 维护的间隔时间 预防性维护 SIPLACE CPP / C&P20 / Twin 59 5 5 双 头 的 维 护 任 务 双头的维护任务 5.1 5 . 1 维 护 的 间 隔 时 间 维护的间隔时间 5305 - ?? - TH/ VHF 提示 说明示例 执行以下任务时使用了双头机型作为示例。Twin HF、 VHF P&P 以及 Twin VHF 等其它双头机 型的衍生产品所用的程序与此 相同。任何…
C&P20/A/M/P 贴片头的维护任务
最后的工作 4.6.12 清洁元件传感器
58 预防性维护 SIPLACE CPP / C&P20 / Twin
4.7
4.7 最后的工作
最后的工作

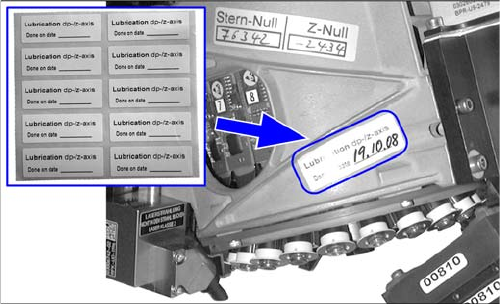

贴上维护标签
安装贴片头
► 将贴片头装回至悬臂处。请先阅读您的贴片机维修手册。
► 将元件传感器上的保护盖取下。
► 在主开关处开启贴片机。
► 校准贴片头，最好使用 FHE 功能。如需详情，请参阅维修手册。
► 仅适用于 704 及更高的软件版本：对相应的组件重置维护循环计数器。
► 将仍然存在的任何标签从贴片头上取下。
► 去除任何残留的胶粘剂并清洁该区域。
► 贴上标签并输入日期，并在需要时根据您确定维护间
隔时间的方式输入仪器的计数。
双头的维护任务
维护的间隔时间
预防性维护 SIPLACE CPP / C&P20 / Twin 59
5
5 双头的维护任务
双头的维护任务
5.1
5.1 维护的间隔时间
维护的间隔时间
5305 - ?? - TH/VHF
提示
说明示例
执行以下任务时使用了双头机型作为示例。Twin HF、VHF P&P 以及 Twin VHF 等其它双头机
型的衍生产品所用的程序与此相同。任何相关的不同之处都将进行明确的说明。
维护任务
双头
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
准备贴片头 5 X
更换压力控制阀 3 X
清洁套筒和吸嘴座 2 X
清洁 / 更换附加容量过滤器 2 X
双头的维护任务
工具、耗材、零备件和磨损部件
60 预防性维护 SIPLACE CPP / C&P20 / Twin
5.2
5.2 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
以下列表包含了执行维护任务所需的所有必需的耗材、易损件、零备件及工具。
HMK = 包含在贴片头维护套件中
* HMK 中的可选零部件
耗材 物件号 HMK
OIL Interflon Fin Super （铁氟龙油）（用于吸嘴拾取器） 03017760-xx
无绒布，KM 擦拭 03082092- xx
如需要，请使用 SIPLACE 清洁纸巾 00315253- xx
压缩空气
ISOFLEX Topas 5051 50 ml 03078517- xx
乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
清洁棒 00388764- xx X
易损件 物件号 HMK
替换过滤器 FE 50 03047489- xx
工具 物件号 HMK
ESD 腕带 TYP.OK/WRS 00320279- xx
通用贴片头安装架 03056231- xx
尖嘴钳
尺寸为 0 的平口螺丝刀
尺寸为 1 的十字螺丝刀的压接刀片
TorqueVario-S 螺丝刀 (1.0-5.0 Nm) 03078400- xx X
TorqueVario 螺丝刀的钻套 03078706- xx X*
额外需要的文件 物件号 HMK
如有需要，请参阅贴片机贴片头的拆卸与安装的维修手册。
您需要其它更多工具。
如有需要，请参阅 “ 通用贴片头安装架 ” 的装配须知 00196371- xx
