压力控制阀的维护任务
6.3.1 检查 / 清洁压力控制阀 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 65

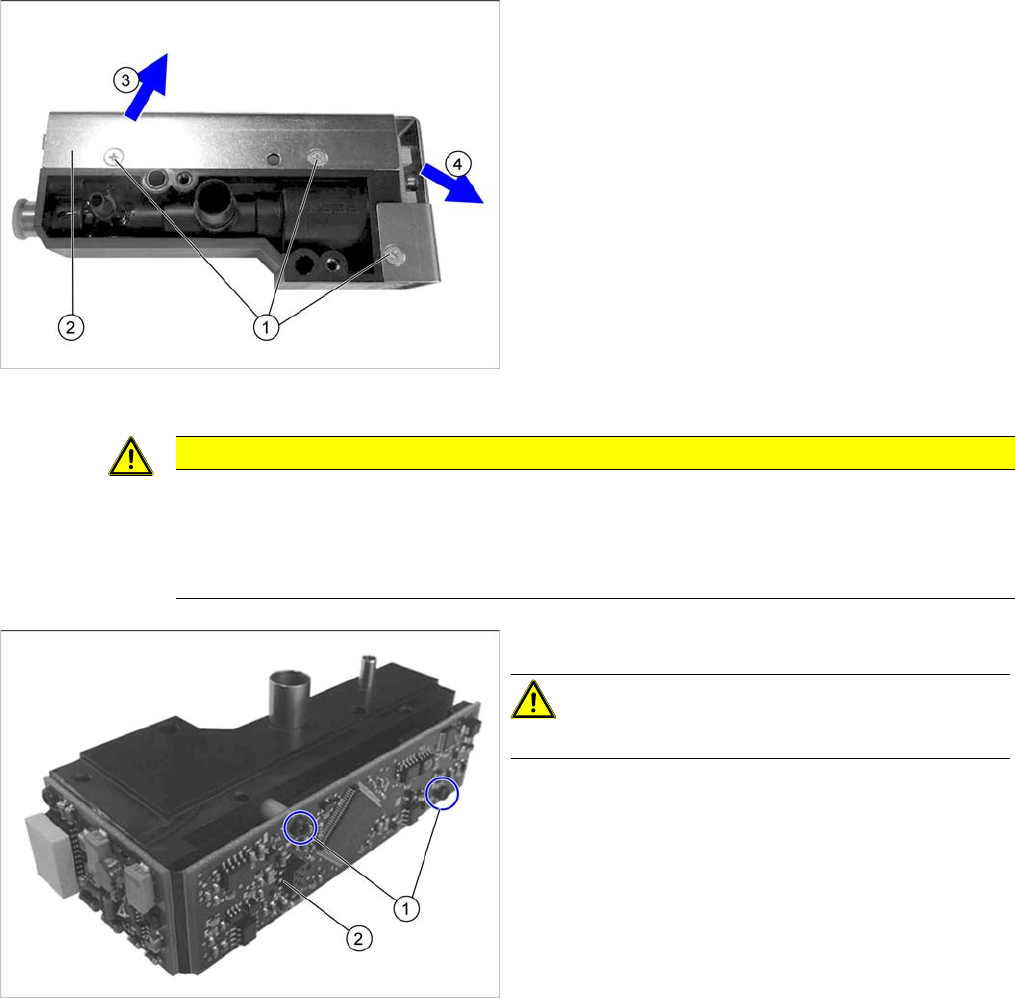

拆卸盖 （示例为 C&P20）
➢ 您需要将此维护任务中的压力控制阀取下。
► 将固定盖的三个螺钉 (1) 拧开。
► 将盖 (2) 抬起。
要完成这一步，首先应使盖较长的一侧向上倾斜 (3)。
现在，将盖在较短的一侧向下拉并使其脱离 (4)。
注意
切勿损坏柔性印刷板表单。
两个印刷板之间的柔性印刷板表单具有高度的敏感性。
► 请始终握住较短的那块印刷板。
► 切勿通过向侧面方向按下较长印刷板的方法使其做任何旋转运动。
拆卸较长的印刷板
► 将固定长印刷板 (2) 的两个螺钉 (1) 拧松。
注意
注意切勿损坏两个印刷板之间的柔性印刷板表单。
压力控制阀的维护任务
执行维护工作 6.3.1 检查 / 清洁压力控制阀
66 预防性维护 SIPLACE CPP / C&P20 / Twin
塑料套筒
► 小心地使印刷板向上摆动并取下白色的塑料垫片 (1)。
拆卸较短的印刷板
► 将固定较短印刷板 (2) 的三个螺钉 (1) 拧下。
注意
确保您不会将印刷板中间的螺钉拧松！
将较短的印刷板抬起
► 轻轻地用力以将平口螺丝刀推入凹槽 (3) 内。
注意
印刷板 (1) 与阀体 (2) 之间存在一个塑料片材 (4)。
请确保塑料片材位于螺丝刀的下方。
► 将印刷板从阀体中撬出。
可在需要时使用印刷板侧边的螺丝刀为您提供助力。
压力控制阀的维护任务
6.3.1 检查 / 清洁压力控制阀 执行维护工作
预防性维护 SIPLACE CPP / C&P20 / Twin 67
拆卸印刷板
► 将印刷板 (2) 从阀体 (1) 中拉出。
O 型环
► 将 O 型环从传感器的孔洞 (2) 上取下。注意：此 O 型
环可能会被传感器自身卡住 (1)。
► 清洁孔洞与 O 型环。
取下柱塞
► 将尺寸为 8 的扳手套筒 (3) 放置于柱塞螺母 (2) 上。
⇨ 柱塞的磁体会使柱塞吸附内六角扳手。
► 将柱塞从阀体 (1) 中取出。
