檢測原理： 色彩抽取 & 色差倍增（ Weighting ） 通過對紅、綠、藍三种 顔色進行抽取與強化（即增 大或減少各種顔色的比重 W eighting ），可以 消除背 景的干擾，突出所要測試的 特徵點，增強檢測能力。 例如右圖所示： 強化紅 色 時可以得到較清晰的 Pin 腳外形輪廓，但文字面不清 晰。 強化藍色 時，則可以看 到很清晰的文字面，以及較 好的焊錫爬坡狀況。這樣可 以很好地保證檢測效果。
採用RGB＋W彩色LED + 同軸光：
1、四种顔色的LED燈可以任意組合成不
同顔色的光源，這樣能夠很好地消除不
同顔色的PCB基板對測試的干擾，更重
要的是能夠凸顯待測物的色差特徵。
2、多分區光源組合：分成多個獨立的
打光區域，可由使用者依據需要對單個
測試區域之測試光源作調整，強化所要
測試的内容之清晰度，從而增強檢測效
果。例如右圖中的文字面測試畫面。
3、多角度光源設計：通過不同角度之
入射光源作用，可在焊接面處產生不同
的顏色差異，從而能夠在二維的畫面上
包含有更多的三維圖像信息，增強檢測
能力，例如焊點部分。如右圖所示的IC
腳翹不良畫面。
硬件架構 - 光源
檢測原理：色彩抽取&色差倍增（Weighting）
通過對紅、綠、藍三种
顔色進行抽取與強化（即增
大或減少各種顔色的比重
Weighting），可以消除背
景的干擾，突出所要測試的
特徵點，增強檢測能力。
例如右圖所示：強化紅
色時可以得到較清晰的Pin
腳外形輪廓，但文字面不清
晰。強化藍色時，則可以看
到很清晰的文字面，以及較
好的焊錫爬坡狀況。這樣可
以很好地保證檢測效果。

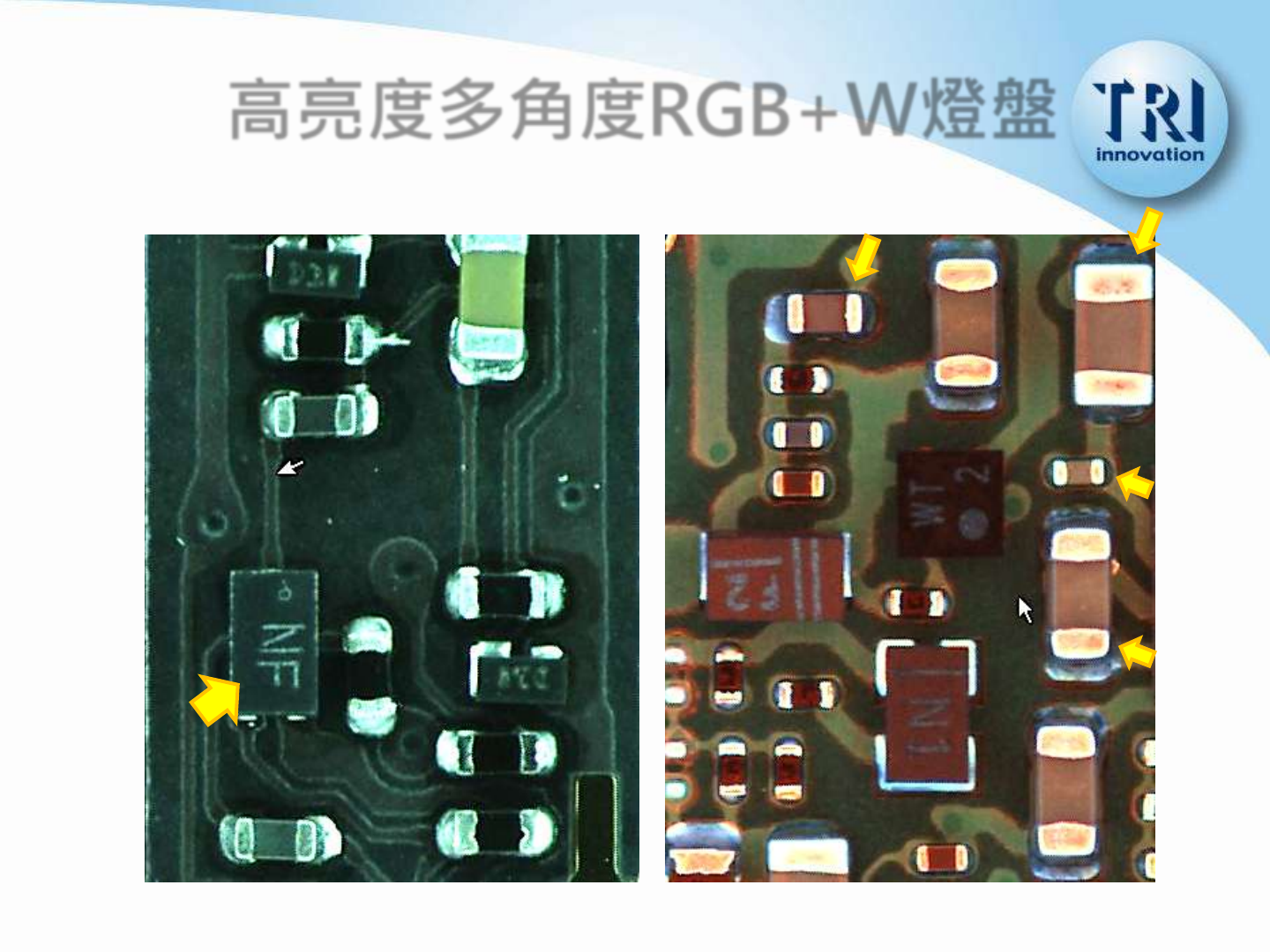

高亮度多角度RGB+W燈盤
01005
0201
0402
0603
