RL132 参考手册 6.2 生产设定 DA9RCC-70-670-A0 6.2-4
RL132
参考手册
6.2 生产设定
DA9RCC-70-670-A0
6.2-3
10
修正后补插 该项功能是在出现插入错误后，在补插时进行识别，并对偏移量进行补正。
11
θ 轴调整 该项功能是对插入点的 2 个孔进行识别，对孔的倾斜进行补正。
12
任意孔调整 该项功能是通过对要识别的插入点进行指定，只对指定的插入点进行识
别，并对其偏移量进行补正。
=参考=
在编辑 NC 数据时，需要指定要识别的插入点。
13
元件供给部运行模式 指定元件供给部的动作模式。
14
优先 Z 模式 选择了优先更换模式后，对优先 Z 轴进行设定。
4. 设定全部结束后，按动
，显示生产条件设定确认画面。
5. 在该画面可对生产设定的全部项目进行确认。
所设定的项目如果正确，按动 [OK]，设定就变为有效。
如按动 [中止]，将放弃所设定的内容。(保持此前的设定，不做变更。)
再次想变更所设定的内容时，请按动
返回到设定画面。
10
11
12
13
14
RL132
参考手册
6.2 生产设定
DA9RCC-70-670-A0
6.2-4
RL132
参考手册
6.3 机器参数
DA9RCC-70-570-A0
6.3-1
6.3. 机器参数
DA9RCC-70-570-A0
机器参数菜单可对 RL132 各部分的相互位置关系进行设定。
=注意=
出厂时机器参数已经调整好了，因此，变更设定内容时，请在充分理解设定项目的基础上谨慎进行。
另外，建议在变更设定之前对机器数据进行保存，以便需要是可恢复到变更前的设定。
1.

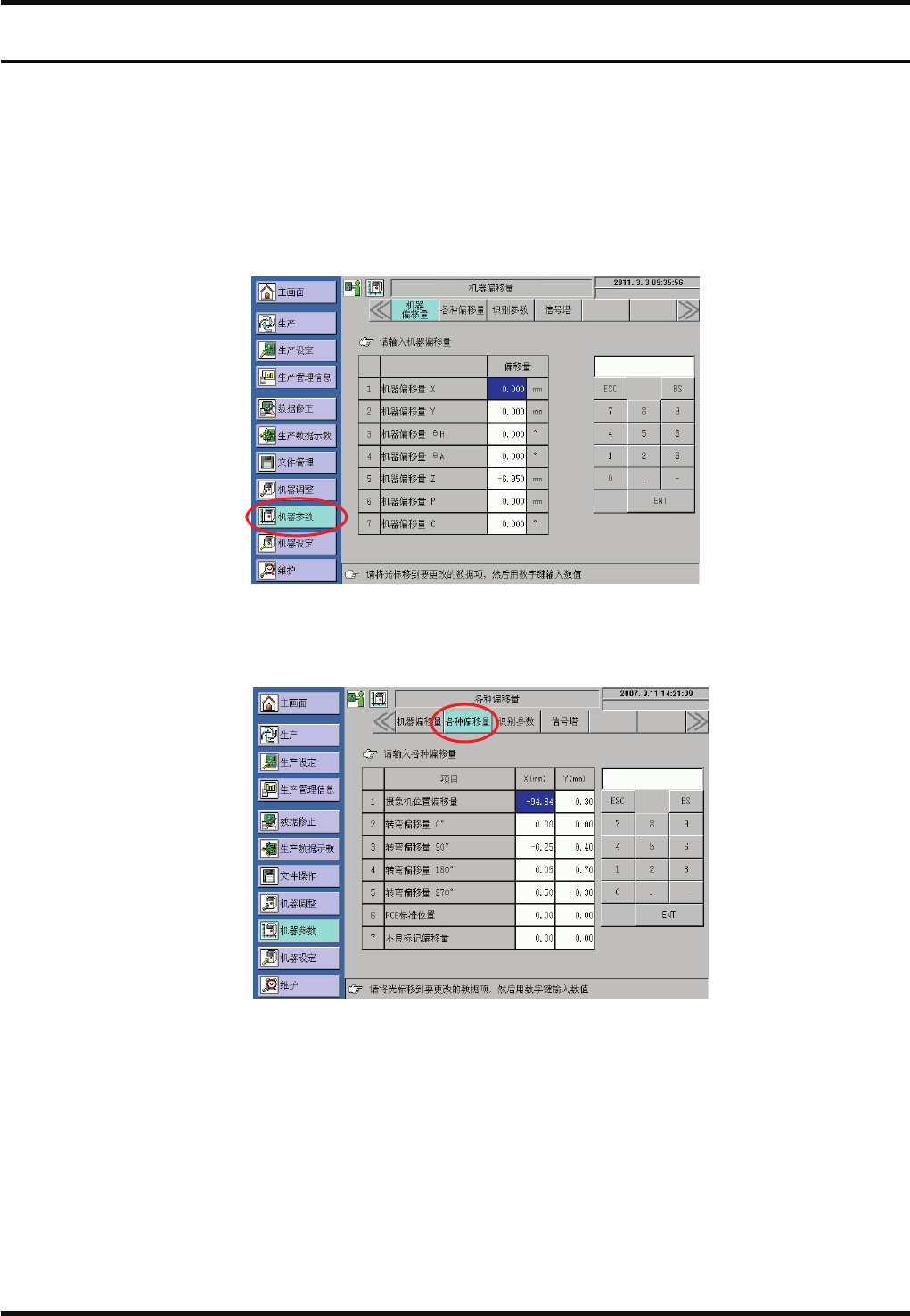

1. 按动主菜单的 [机器参数] ，进入机器偏移量画面。
显示各轴的偏移量输入画面。
2. 按动子菜单的 [各种偏移量]，进入摄像机位置偏移量等的设定画面。
摄像机位置偏移量 从插件头中心至摄像机中心的距离
转弯偏移量 0º 0º插入时的 XY 数据补正量
转弯偏移量 90º 90º插入时的 XY 数据补正量
转弯偏移量 180º 180º插入时的 XY 数据补正量
转弯偏移量 270º 270º插入时的 XY 数据补正量 (-90º插入时)
PCB 标准位置 RL132 未使用
不良标记偏移量 RL132 未使用
