RL132
参考手册
6.3 机器参数
DA9RCC-70-570-A0
6.3-2

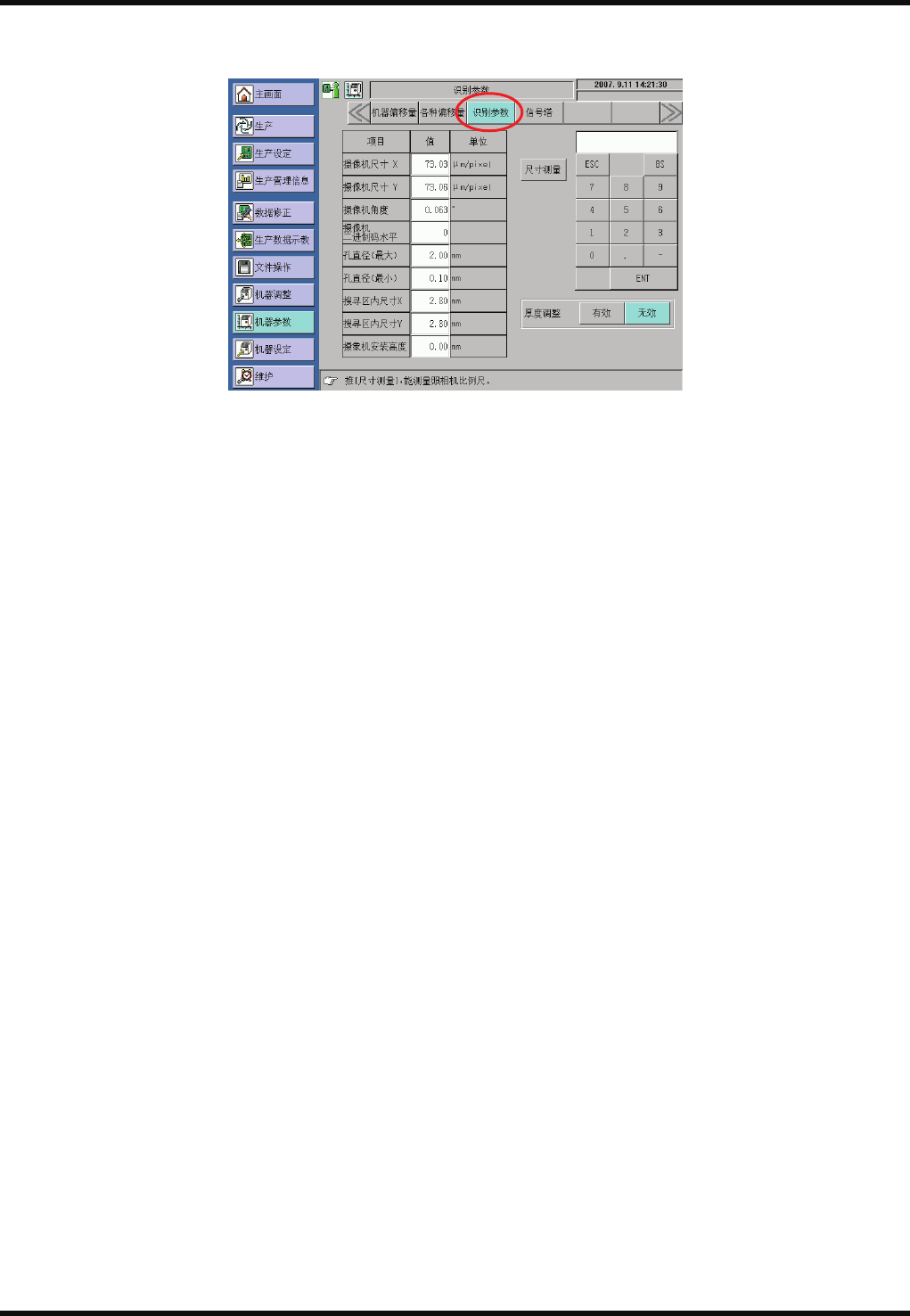

3. 同样地按动子菜单的 [识别参数]，进入摄像机尺寸等的设定画面。
=提示=
摄像机 2 值级别的数值为 0 时，是自动的 2 值级别设定。
为了使生产基板的识别孔径在范围以内，请分别设定有效孔直径(最大)和有效孔直径 (最小)。
厚度调整是根据基板厚度以识别结果进行补正的功能。(请进行基本的有効使用)
RL132
参考手册
6.4 机器设定
DA9RCC-70-680-A0
6.4-1
6.4. 机器设定
DA9RCC-70-680-A0

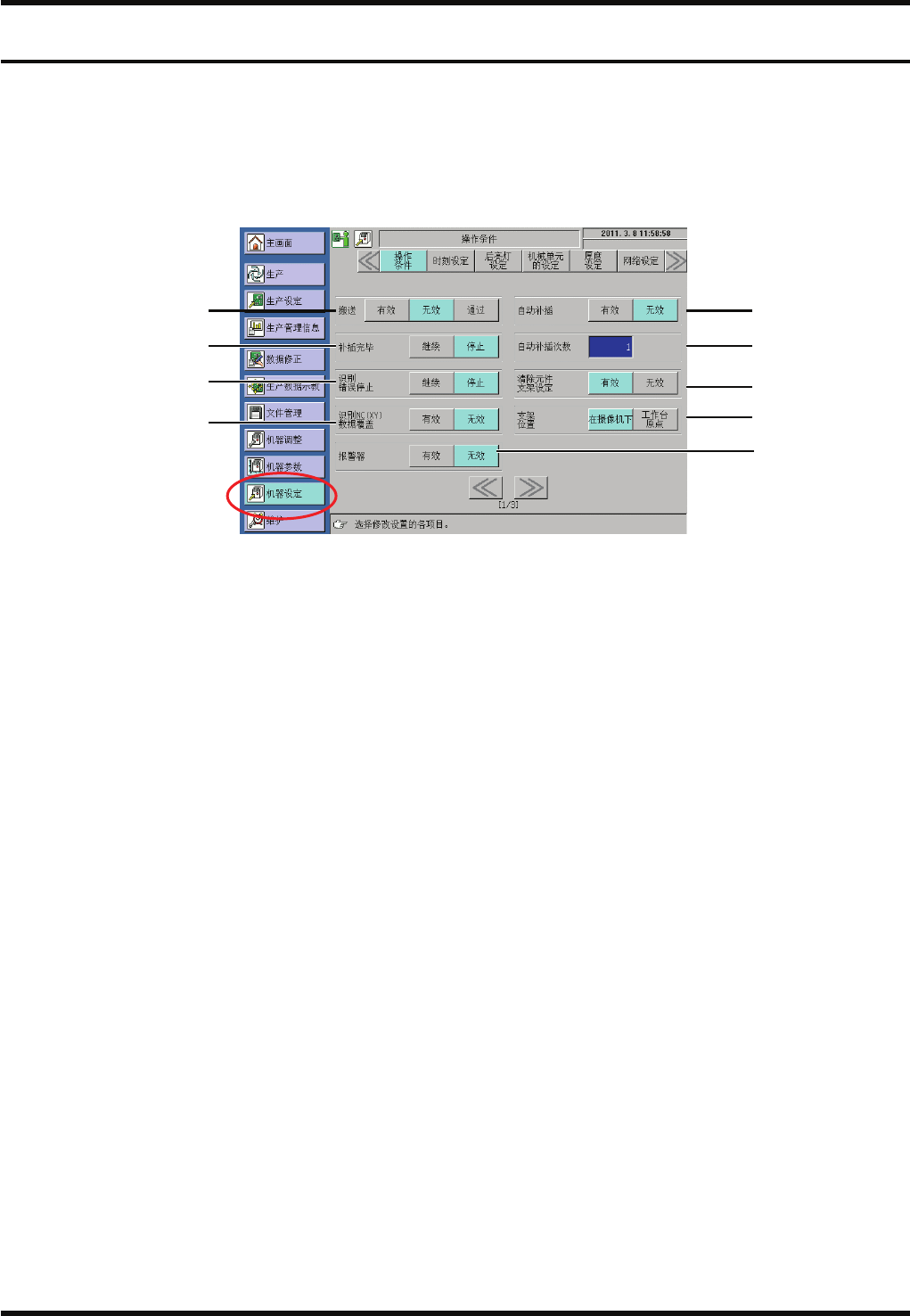

在机器设定画面，可对 RL132 的动作条件进行设定。
1.
1. 按动主菜单的 [机器设定]，进入动作条件设定画面。
1
搬送 对印刷基板搬送动作的设定。
(1) 有效 进行基板搬送。
(2) 无效 不进行基板搬送。
(3) 通过 将机器作为传送带使用时的设定。
2
补插完毕 因发生插入错误而进行补插时，如果插入 OK，则继续运行而不停止，
或者，为了便于确认插入情况而使机器停止运行，对此进行设定。
3
识别错误停止 对发生识别错误时，设定是使机器停止运行、还是继续运行。
4
识别 NC(XY)数据更新 全孔识别有效时，根据识别结果，设定改写还是不改写 NC 数据的 XY
坐标的数据
5
自动补插 设定使用自动补插的功能
[有效] : 使用。
[无效] : 不使用。
6
自动补插次数 设定自动补插次数。
7
清除元件支架设定 当发生插入错误时，设定将元件移动到便于除去的位置的这一功能是否
有效。
8
支架位置 当元件除去协助设定有效时，设定移动位置。
(1) 在摄像机下 当发生插入错误时，X-Y 工作台移动到摄像机下面。
(2) 工作台原点 当发生插入错误时，移动到 X-Y 工作台的原点
9
报警器 设定蜂鸣器功能的有效、无效。
5
7
8
1
2
3
4
6
9
RL132
参考手册
6.4 机器设定
DA9RCC-70-680-A0
6.4-2
9

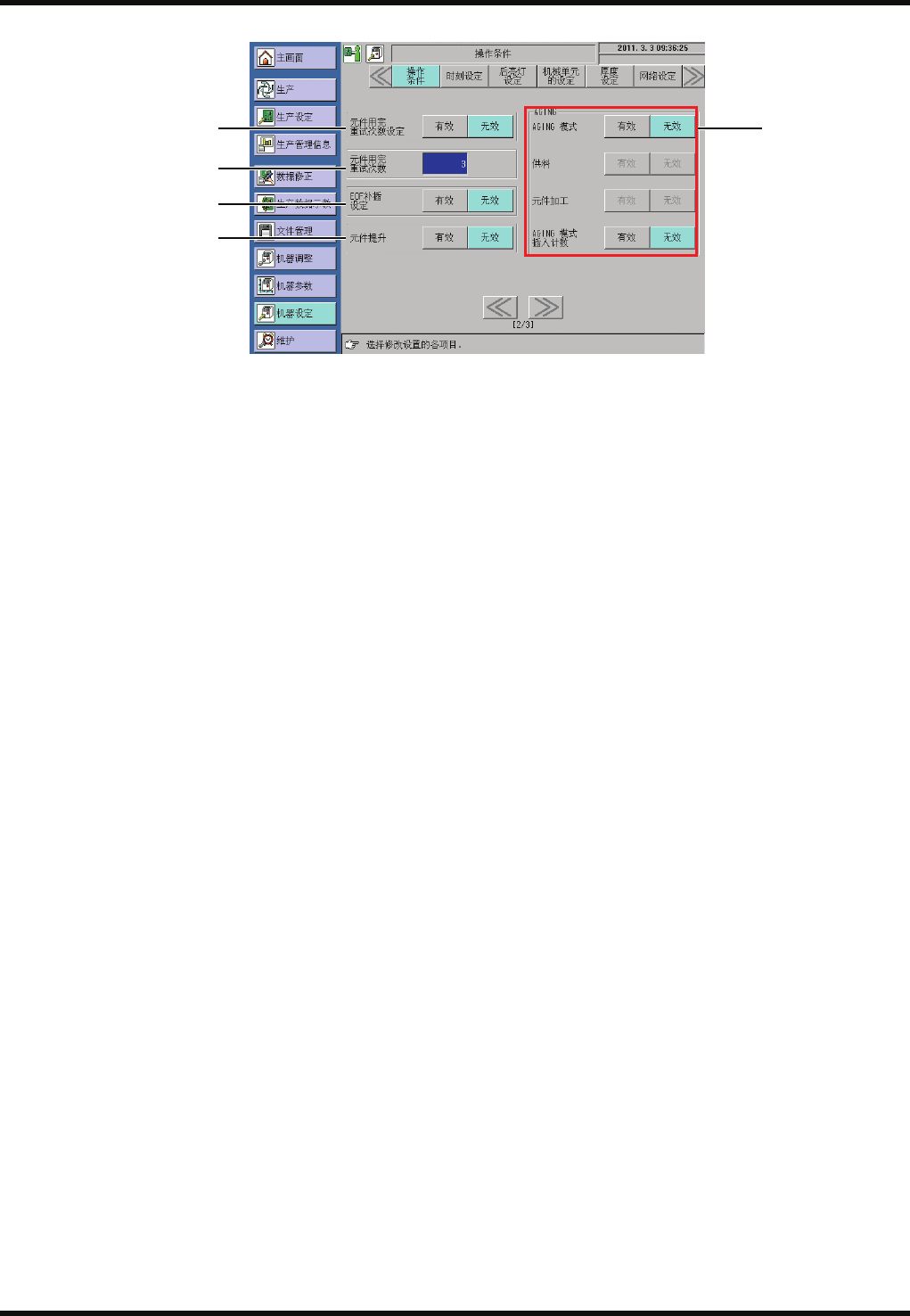

元件用完再试的数目设定 设定元件用完再试功能的使用。
(是用料架供料时，检测到元件用完时的重试功能)
[有效] : 使用。
[无效] : 不使用。
10
元件用完再试的数目 设定元件用完再试的次数。
11
程序结束恢复功能设定 RL132 未使用
12
第一元件取得 RL132 未使用
13
检测模式 可进行检测模式的设定。
要使供料部动作时，将供料指定为 [有]。要使元件加工部动作时，将元件加工指
定为 [有]。
=提示=
检测模式是指在没有元件实装的情况下执行生产动作的模式。
13 9
10
11
12
