RL132 参考手册 2.3 控制系统规格 DA9RCC-12-030-A0 2.3-2
RL132
参考手册
2.3 控制系统规格
DA9RCC-12-030-A0
2.3-1
2.3. 控制系统规格
DA9RCC-12-030-A0
2.3.1 控制系统规格
项目 内容
控制系统 微机方式
指令方式 X-Y 轴 绝对坐标指令
插入跨距 绝对指令
元件供给部 料架号指令
X-Y 工作台移动单位 0.01 mm / 脉冲
程序 NC 程序数量
主体内置式闪存器 程序数量为 200 个、区段数为 5,000 区段 / 程序
(注: 是图像重复等程序时，展开后的总区段数须在 5,000 以下)
SD 卡 根据卡的容量(最大可应对到 2GB 的)
显示灯 信号塔 (3 灯、上起红、黄、绿)
孔位置补正方式 根据插入位置的所有的孔 (XY 补正和θ补正) 的位置识别结果，算出最佳
的插入位置，进行位置补正。
自行诊断功能 在将电源投入时的设备状态、发生不良时的状况显示在液晶显示画面上的
同时，显示应对措施。
其它 程序功能
Pana PRO J / CAM
备有 PanaPROJ/CAM，作为对多台连接的线进行线最优化、数据分配的
软件。
数据的互换性
对以往的 RH、RH6、RHP、RHP2、RH2、RH3、RH5、RHSG、RHS、
RHS2、RHS2B、RHU、RHU2、RHUP、RG131、RL131 的数据可直接
使用。
=注意=
从长时间停机状态下再次开始运行时，请以手动操作确认设备动作是否正常，并进行空载运转后，再开始
正式运转。
RL132
参考手册
2.3 控制系统规格
DA9RCC-12-030-A0
2.3-2
RL132
参考手册
2.4 元件插入部
DA9RCC-12-150-A0
2.4-1
2.4. 元件插入部
DA9RCC-12-150-A0

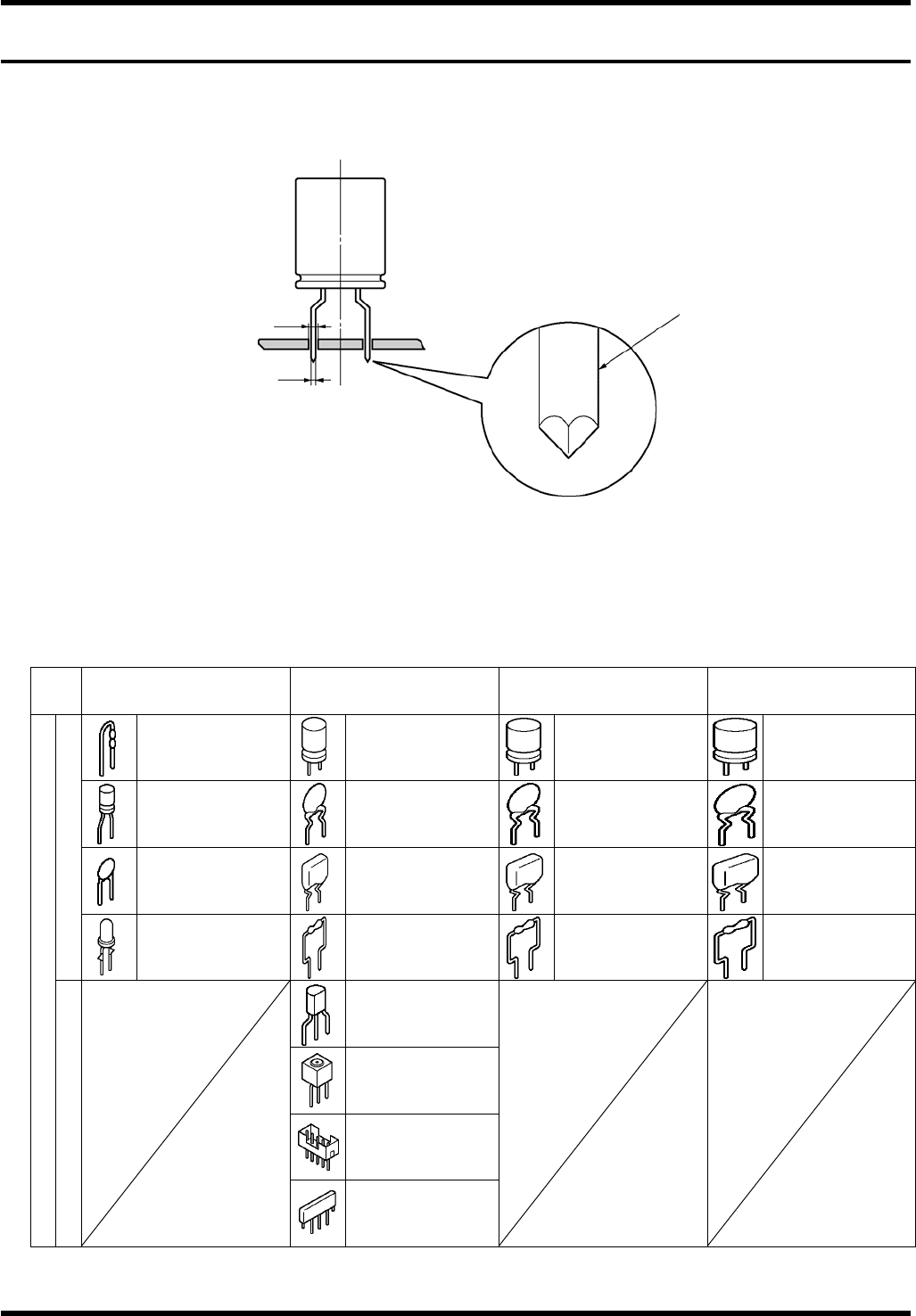

2.4.1 引脚线 V 切割方式
将引脚线尖端切割为 V 形，实现稳定的正确插件。
*1: 请参阅「6.2 印刷基板精度」。
*2: 2 间距规格是，引脚线直径：Max φ 0.65mm、Min φ 0.4mm
3 间距／４间距规格是，引脚线直径：Max φ 0.8mm、Min φ 0.4mm
对应元件例子
2.5 mm
间距插件
5 mm
间距插件
7.5 mm
间距插件
(
选购件
)
10 mm 间距插件
(选购件)
电阻
电解电容器
电解电容器
电解电容器
电解电容器
陶瓷电容器
陶瓷电容器
陶瓷电容器
陶瓷电容器
薄膜电容器
薄膜电容器
薄膜电容器
2 脚元件
LED
漂浮电阻
漂浮电阻
漂浮电阻
三极管
过滤器
连接器
元件例子
3 脚元件
电阻网络
插入孔直径
*1
引脚线直径
*2
引脚线
