RL132 参考手册 2.4 元件插入部 DA9RCC-12-150-A0 2.4-3 2.4.3 插件头的旋转方向 插件头的旋转方向如下所示。 插件头，从机器前面看，以正时针方 向 0 ° ～ 179 ° ，逆时针方向 0 ° ～ 180 ° 旋转。所以，可以进行 以 1° 为 单位的插件。 元件的安装方向 0 ° -90 ° 90 ° 180 ° 1 2  插入间距 类型 A (2 间距规格 ) : 2.5 mm & 5.…

100%1 / 150
RL132
参考手册
2.4 元件插入部
DA9RCC-12-150-A0
2.4-2

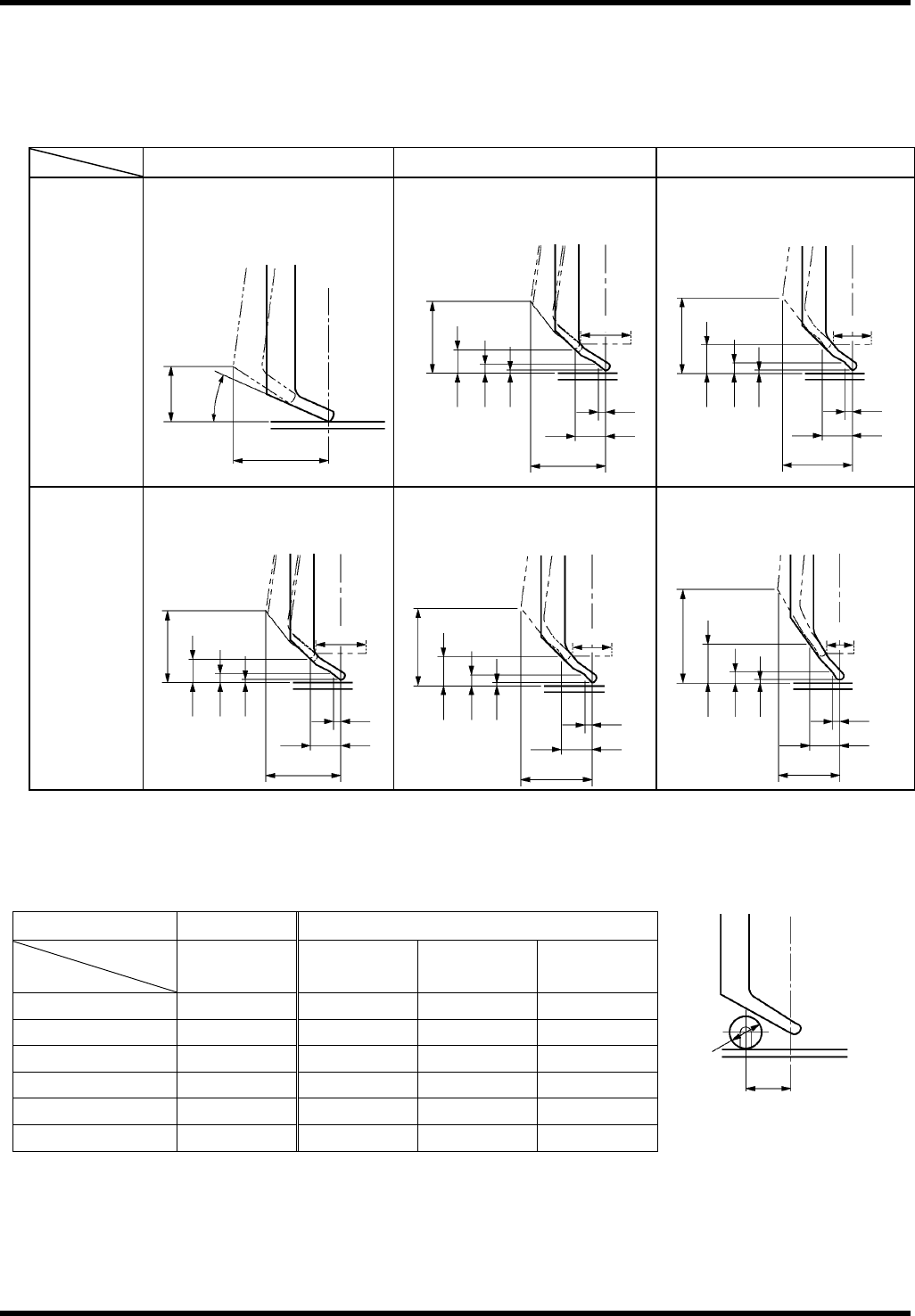

2.4.2 针对元件规格的最佳卡盘种类
死区为最小范围时，请从下表中选择恰当的卡盘。
交货后，需要变更卡盘时，请事先联络。
有关个别规格卡盘请咨询本公司。
D = φ13
以下
D = φ10
以下
D = φ7
以下
H=16
以上
A-01
(个别规格)
11.7
24 °
20.2
A-11
(
标准
)
19.1
8
19.4
6.2
2.3
0.9
2
Ø10
B-12
(个别规格)
0.9
2
Ø7
8
18.2
2.7
7.7
20.3
H=18
以上
A-11
(
标准
)
0.9
2
Ø13
8
19.4
2.3
6.2
19.1
B-12
(个别规格)
0.9
2
Ø10
8
18.2
2.7
7.7
20.3
C-13
(个别规格)
0.9
2
Ø7
8
16.3
2.8
10.5
25.1
*有关详细尺寸，请事先联络。
*使用 A-01 时，需要变更动力凸轮。(详细请另行联络。)
=
参考
=
对各种卡盘，能够邻接的轴向元件直径 (d)
标准
个别规格
卡盘
A
尺寸
(mm)
A-11 B-12 C-13 A-01
2.0 1.9 1.9 1.9 0.7
2.5 2.2 2.4 2.4 0.9
3.0 2.6 3.0 3.0 1.1
3.5 2.9 3.5 3.5 1.3
4.0 3.2 3.7 3.9 1.6
4.5 3.6 4.0 4.3 1.8
A
d
RL132
参考手册
2.4 元件插入部
DA9RCC-12-150-A0
2.4-3

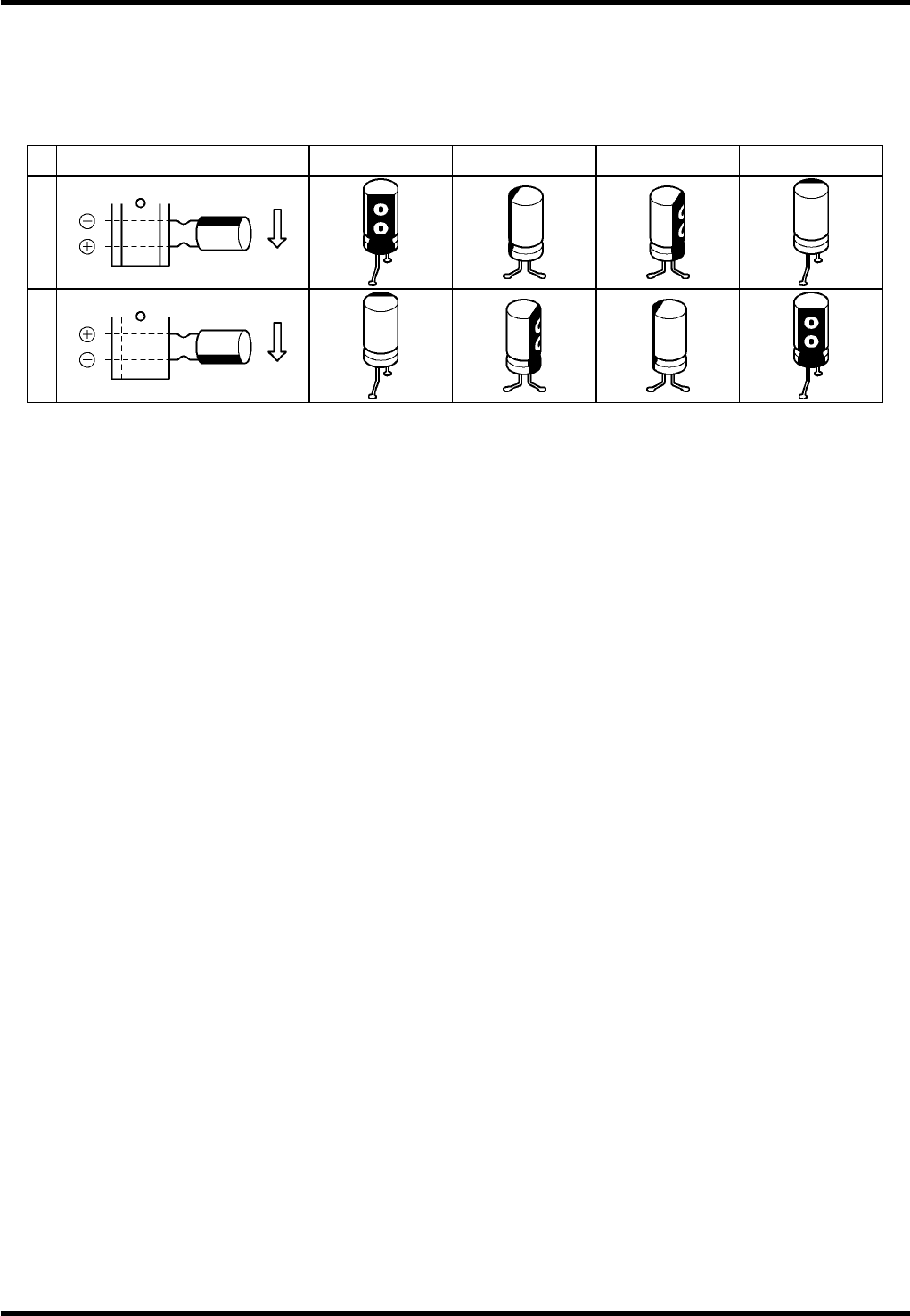

2.4.3 插件头的旋转方向
插件头的旋转方向如下所示。
插件头，从机器前面看，以正时针方向 0 ° ～ 179 °，逆时针方向 0 ° ～ 180 °旋转。所以，可以进行以 1°为
单位的插件。
元件的安装方向
0 ° -90 ° 90 ° 180 °
1
2
插入间距
类型 A (2 间距规格): 2.5 mm & 5.0 mm
*
但是
T
扭曲时，只有
5.0 mm
间距
3
支以及
2
支引脚可以对应，
2.5 mm 2
支引脚不可对应。
类型 B (3 间距规格): 2.5 mm & 5.0 mm & 7.5 mm
类型 C (4 间距规格): 2.5 mm & 5.0 mm & 7.5 mm & 10.0 mm
*
有关英寸规格的情况请另行咨询。
