RL132 参考手册 2.5 适用元件 DA9RCC-12-160-B0 2.5-2 使用大型 (W = 10 mm 以上或者 D = 10 mm 以上 ) 的元件时，请在顶部的元件通路安装垫板 ∗ 。 ∗ 1 台机器标 准配备的垫板数， NM-EJR5A 是 10 个， NM-EJR6A 是 20 个。 Z 轴、顶板 垫板
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-1
2.5. 适用元件
DA9RCC-12-160-B0

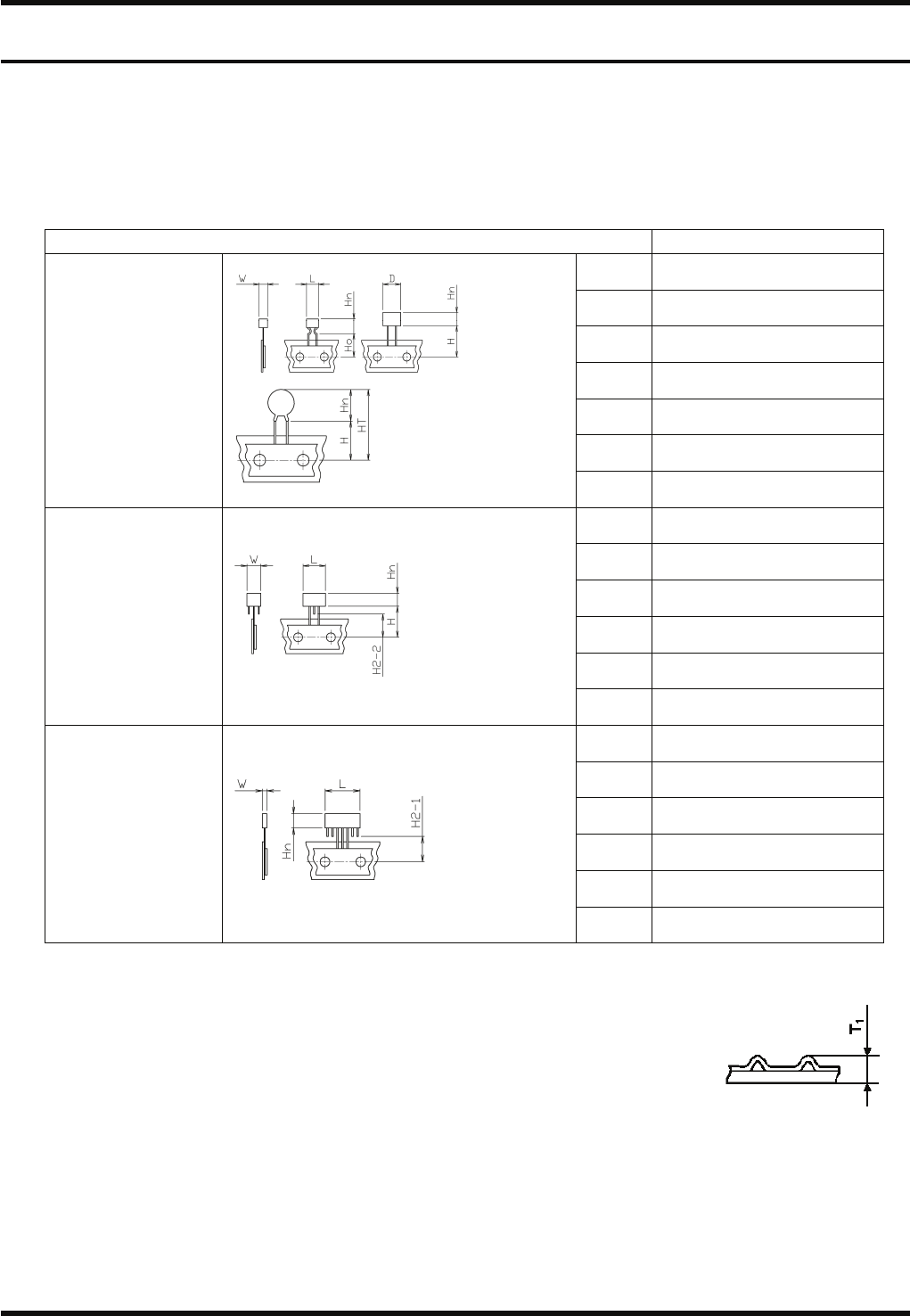

2.5.1 适用元件一览
RL132 可以插入的元件尺寸和编带规格如下所示。
此插入元件规格是，为了维持设备运转和品质的重要内容，请必须满足以下条件。
单位 : mm
径向编带元件
RL132
H
16 ~ 20
∗
1
Ho 16 ~ 20
Hn Max. 23
HT Max. 41
L Max. 22.5
W
Max. 12
∗
1
标准类型
D
Max. 13
∗
1
H
16 ~ 20
∗
1
Hn Max. 23
H2-2 Min. 16
HT Max. 41
L Max. 22.5
Spare Leg 类型
W
Max. 12
∗
1
H
16 ~ 20
∗
1
Hn Max. 23
H2-1 Max. 16
HT Max. 41
L Max. 22.5
直插型
W
Max. 12
∗
1
即使是 JIS 规格编带，元件的详细尺寸和产品强度随生产厂家不同而异，使用时，请先试插件进行确认。
元件形状需以底带为中心保持左右对称。
包括引脚线端子的编带总厚度(T
1
)，需要 Max. 1.5 mm。
有 Spare Leg 的元件(半固定电位计、连接器等)并且伸出基板下面的情况时，
根据伸出量和 Spare Leg 的位置情况，有可能会碰触到扭曲刀刃，
从而造成插入错误或者扭曲状态不良的现象。
=注意=
能够插入元件的尺寸，选择的卡盘有变化，请确认。
== 详细内容，请参阅 “对于元件规格的最适夹头种类”。
电阻･陶瓷电容器
电解电容器
径向异型元件 等
半固定电位器
轻触开关
径向异型元件 等
电阻网络
电容器网络
连接器 等
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-2

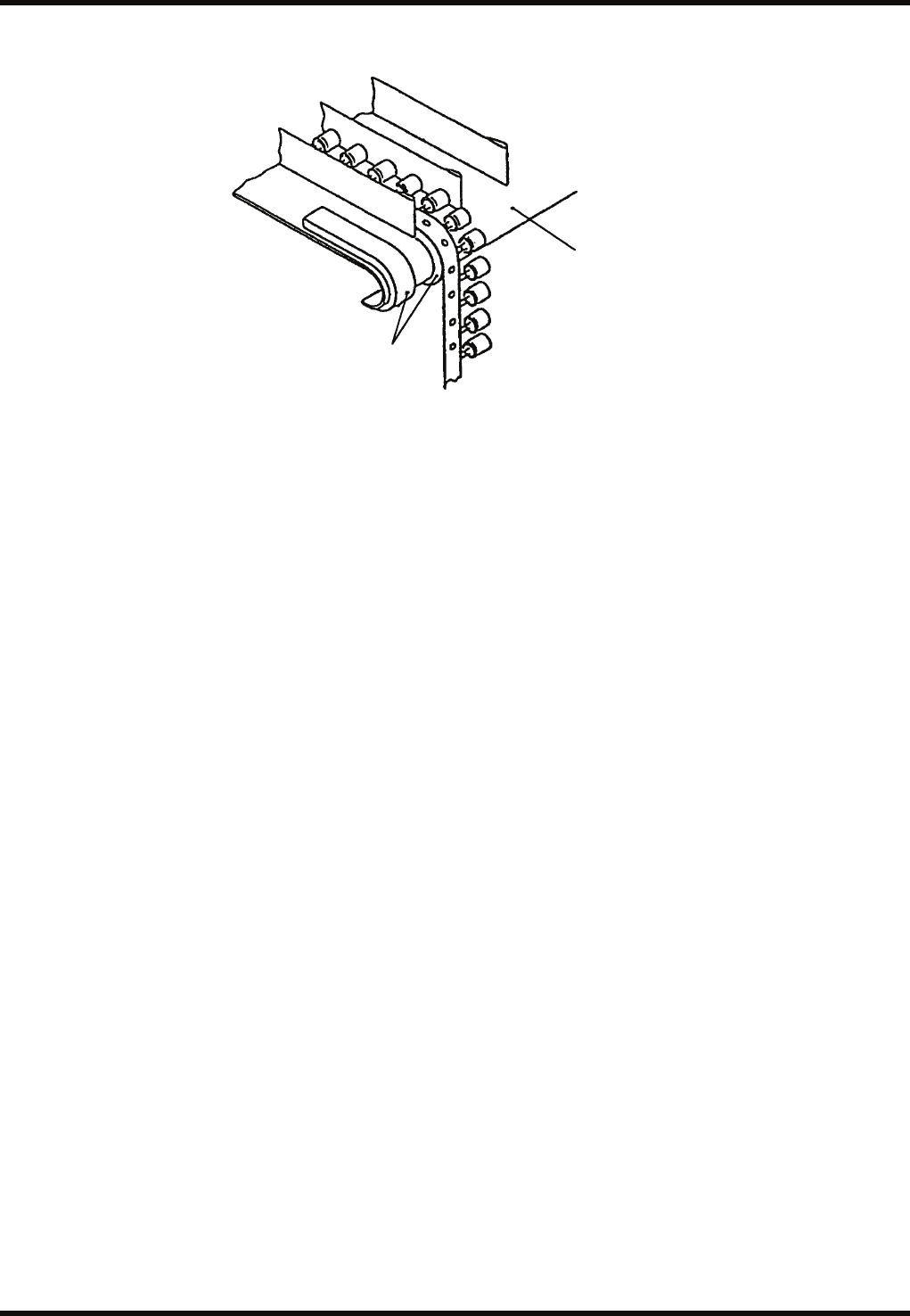

使用大型 (W = 10 mm 以上或者 D = 10 mm 以上) 的元件时，请在顶部的元件通路安装垫板
∗
。
∗ 1 台机器标准配备的垫板数，NM-EJR5A 是 10 个，NM-EJR6A 是 20 个。
Z 轴、顶板
垫板
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-3
有关有孔元件
插入有孔元件(比如，连接器或者保险丝套等)时，请注意推压橡胶块的限制。这将影响到插件时的稳定性以及
推压橡胶块的使用寿命。
有关连接器、保险丝套请参考下图。详细情况请咨询本公司。
=注意=
选择推压橡胶块时请注意以下事项
1) 推压橡胶块并不是可以对应各种元件的万能橡胶块。
2) 请选择适合客户生产目的的最合适的推压橡胶块，详细情况请咨询。
3) 如有疑问点，请咨询松下公司。
保险丝套的不稳定插件。
如果推压橡胶块卡住,
可能会拔出保险丝套。
正面 侧面
推压橡胶
块按连接
器销，会缩
短推压橡
胶块的使
用寿命。
推压橡胶块
如果连接器上
面有凹凸不平
的情况,插件
会不稳定。
正面
侧面
由于推压橡胶块碰到
连接器边缘,造成插件
不稳定。
上面
