RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-4
对象元件例子
1. 陶瓷电容器 (笔直型引脚)
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件直径
Ø D 13.0
最大
元件厚度
T 3.5
最大
引脚线直径
Ø d 0.6 ±0.05
软铜线是 Ø 0.6 mm
硬铜线和 CP 线是 Ø 0.5±0.05 mm
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0mm /20 间距
从孔中心到引脚为止
P
1
3.85 ±0.7
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 5.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
元件高度
H
1
30.25 H
1
≤ 41.0
元件高度 (参考)
H
4
12.25
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是 0.3 mm
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-5
2. 陶瓷电容器 (成型引脚)
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件直径
Ø D 13.0
最大
元件厚度
T 3.5
最大
引脚线直径
Ø d 0.6 ±0.05
软铜线是 Ø 0.6 mm
硬铜线和 CP 线是 Ø 0.5±0.05 mm
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0mm /20 间距
从孔中心到引脚为止
P
1
3.85 ±0.7
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 5.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
元件高度
H
1
33.75 H
1
≤ 41.0
元件高度 (参考)
H
4
15.75
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是 0.3 mm
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-6

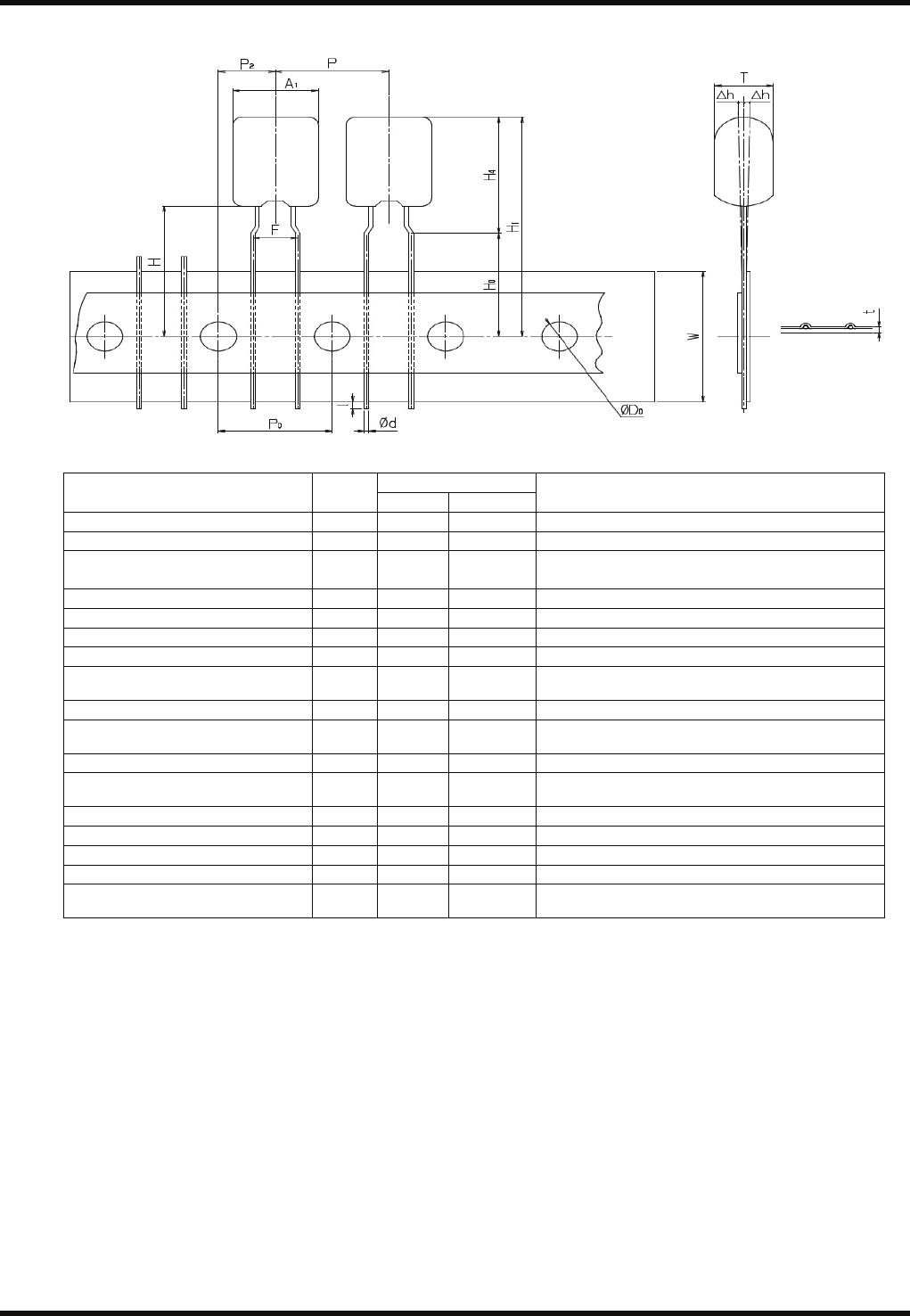

3. 叠层陶瓷电容器
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件宽度
A
1
13.0
最大
元件厚度
T 6.5
最大
引脚线直径
Ø d 0.6 ±0.05
软铜线是 Ø 0.6 mm
硬铜线和 CP 线是 Ø 0.5±0.05 mm
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0mm /20 间距
从孔中心到引脚为止
P
1
3.85 ±0.7
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 5.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
引脚线的扭曲高度
H
0
16
+2.0
0
元件高度
H
1
31.75 H
1
≤ 41.0
元件高度 (参考)
H
4
15.75
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是 0.3 mm
