RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-10

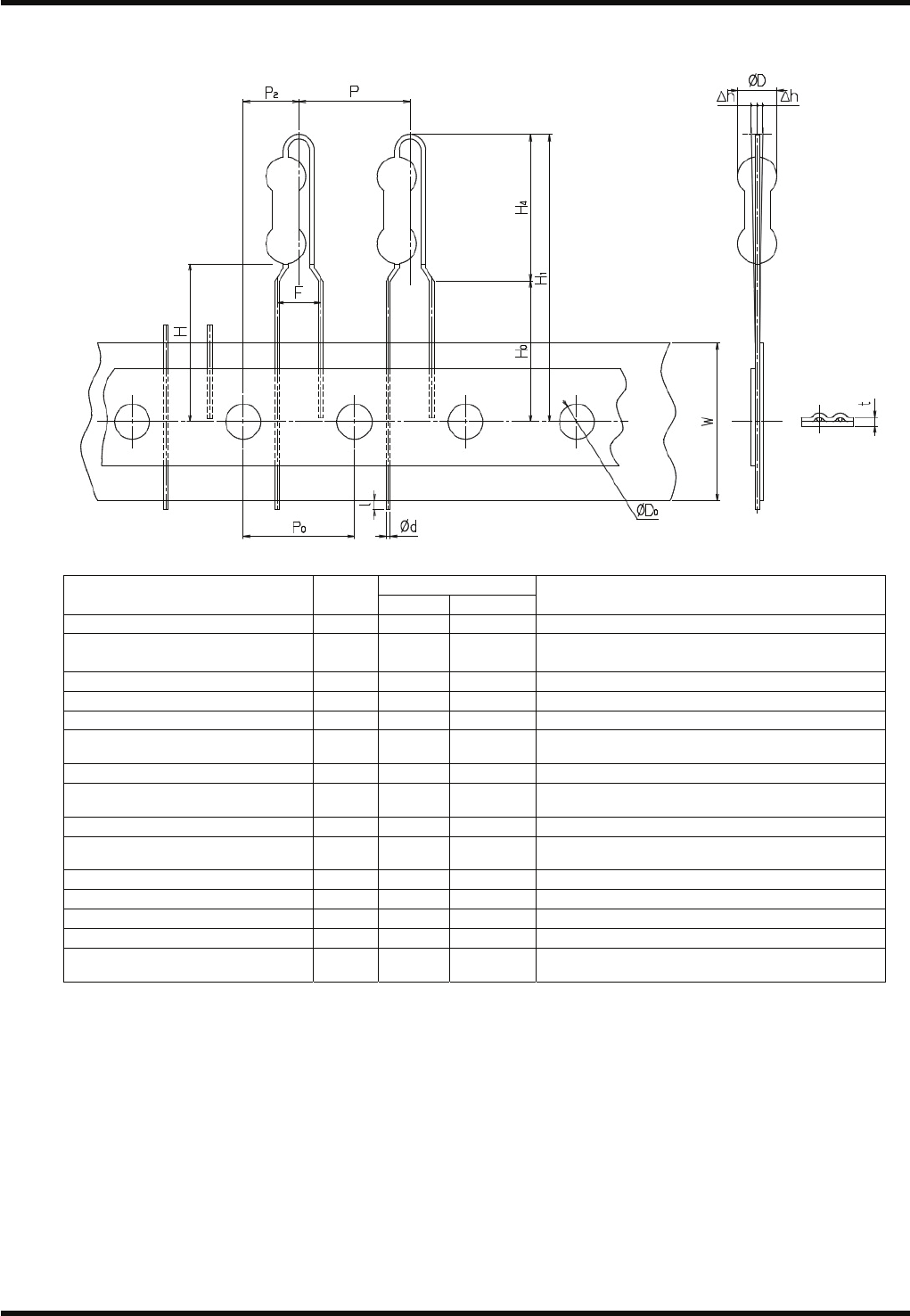

7. 电阻器(A)
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件直径
Ø D 4.5
最大
引脚线直径
Ø d 0.6 ±0.05
软铜线是 Ø 0.6 mm
硬铜线和 CP 线是 Ø 0.5±0.05 mm
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0mm /20 间距
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 5.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 16 +2.0
引脚线的扭曲高度
H
0
16
+2.0
0
元件高度
H
1
31.75 H
1
≤ 41.0
元件高度 (参考)
H
4
15.75
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是 0.3 mm
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-11

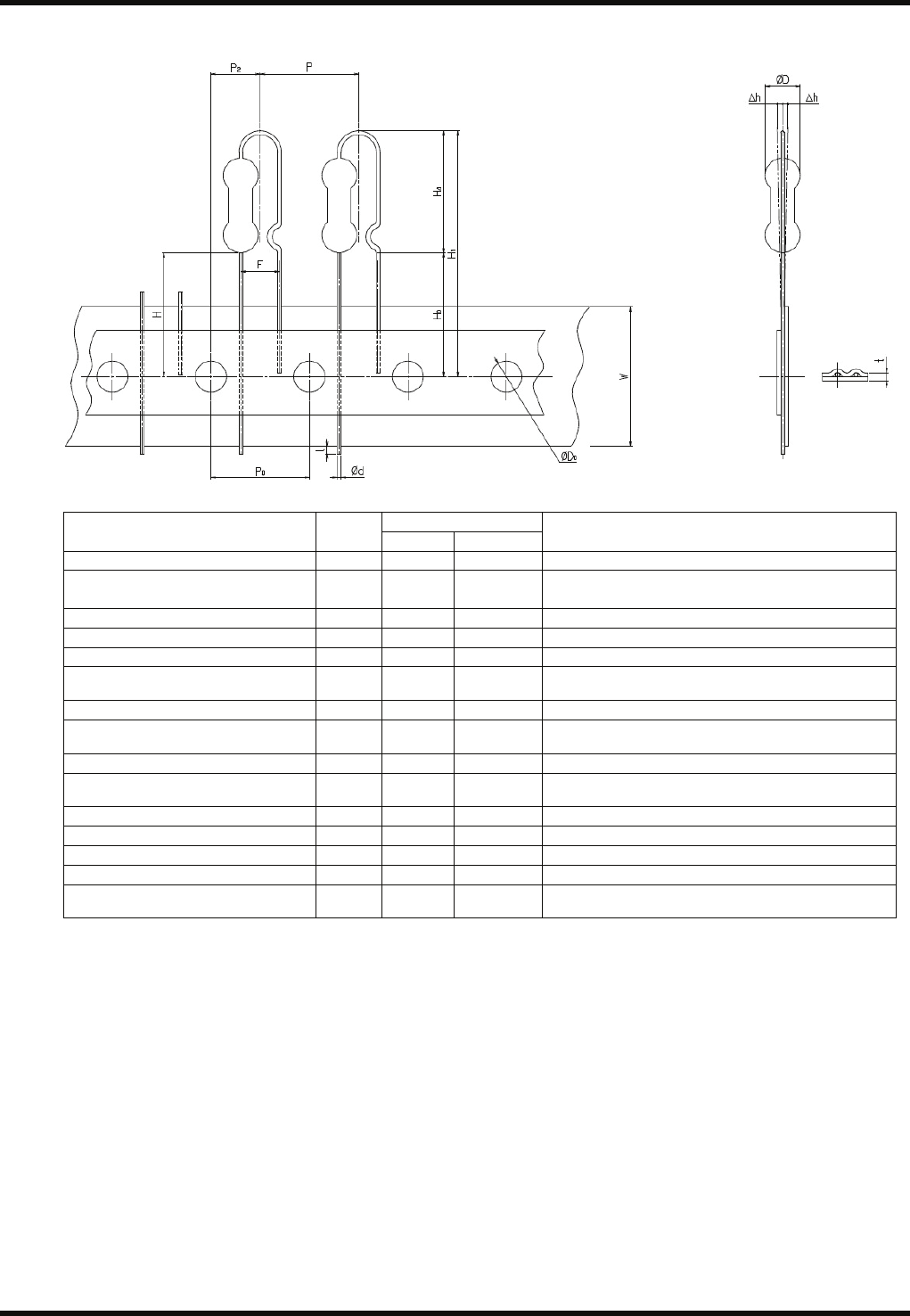

8. 电阻器(B)
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件直径
Ø D 4.5
最大
引脚线直径
Ø d 0.6 ±0.05
软铜线是 Ø 0.6 mm
硬铜线和 CP 线是 Ø 0.5±0.05 mm
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0mm /20 间距
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 5.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
引脚线的扭曲高度
H
0
16
+2.0
0
元件高度
H
1
31.75 H
1
≤ 41.0
元件高度 (参考)
H
4
15.75
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是 0.3 mm
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-12

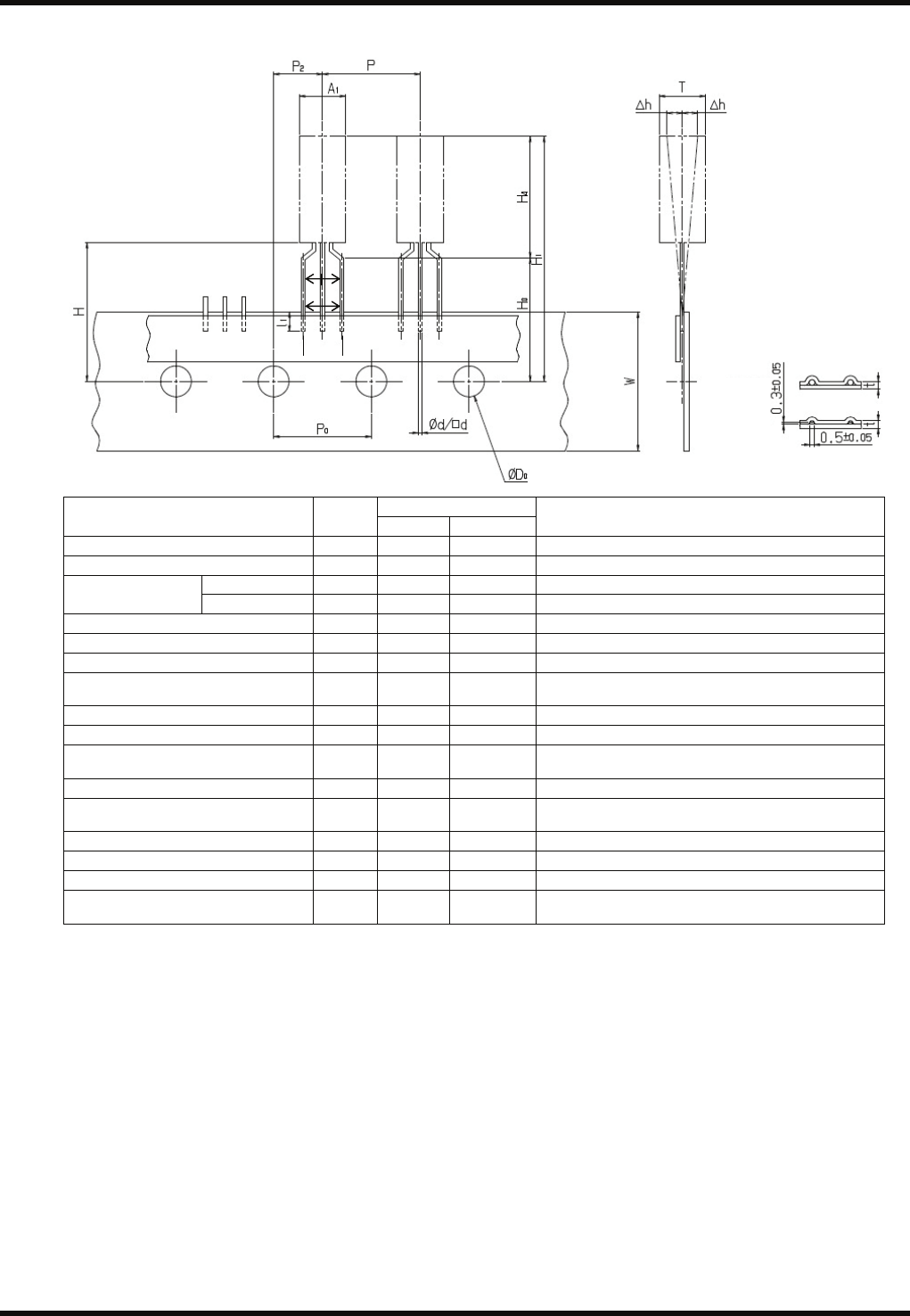

9. 三极管
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件宽度
A
1
6.0
最大
元件厚度
T 6.0
最大
圆形引脚
Ø d 0.5 ±0.05
引脚线直径
方形引脚
□d *0.5 ±0.05 *(0.5±0.05) x (0.3±0.05)
元件间距
P 12.7 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0mm /20 间距
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F
1,
F
2
2.5
+0.4
-0.1
引脚尖端在容许范围内
引脚间距离(方形引脚)
F
3
4.45
最小
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18 +2.0
引脚线的扭曲高度
H
0
16
+2.0
0
元件高度
H
1
31.75 H
1
≤ 41.0
元件高度 (参考)
H
4
15.75
最大
孔直径
Ø D
0
4.0 ±0.2
编带的厚度
t 0.3
+0.2
0
原纸厚度最小是 0.3 mm
F
1
F
2
F
3
圆形引脚
方形引脚
