RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-26

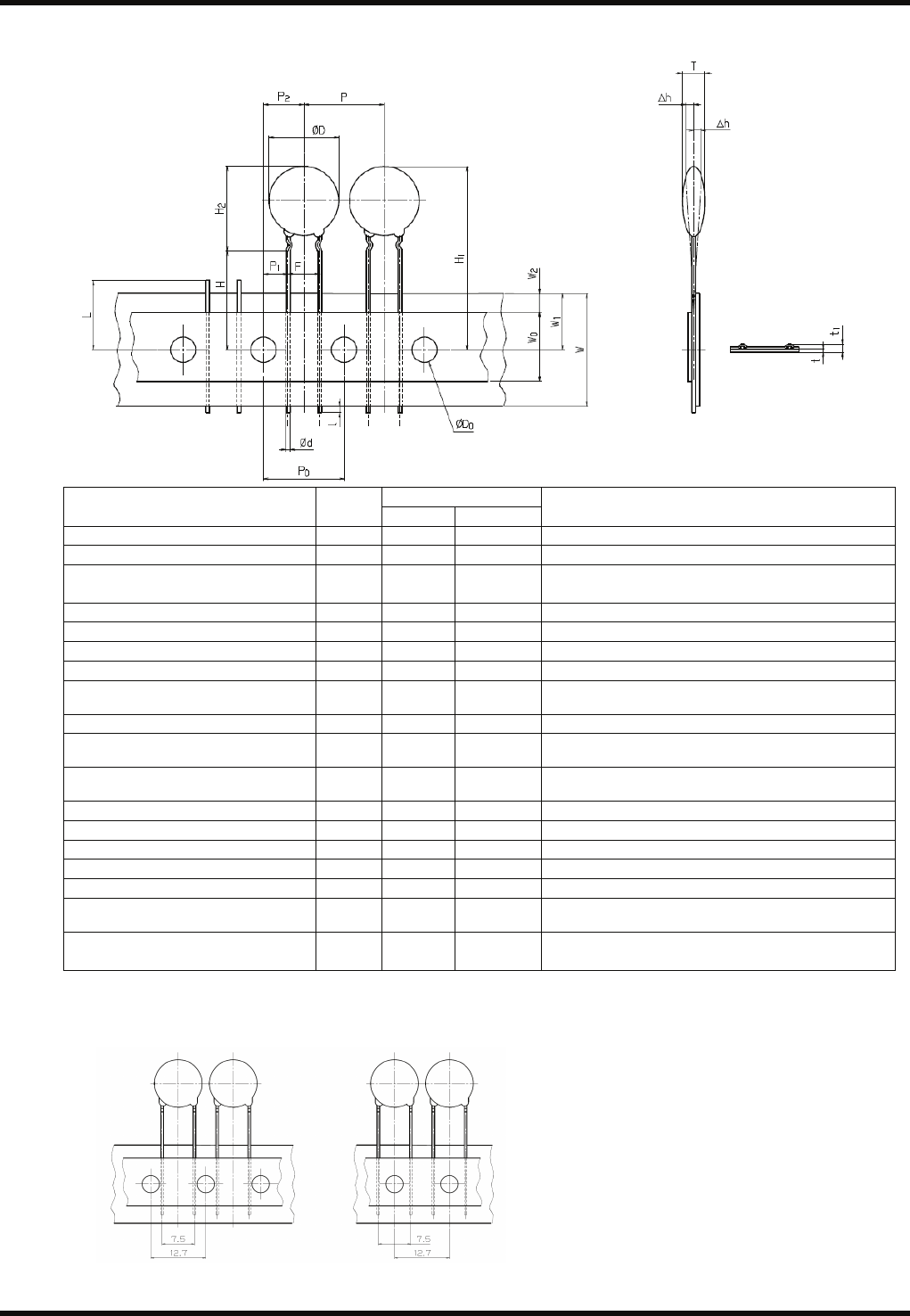

23. 长间距陶瓷电容器 (成型引脚 B)
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件直径
Ø D 13.0
最大
元件厚度
T 4.0
最大
引脚线直径
Ø d 0.8
最大
软铜线是 Ø 0.8 mm (硬度在 H
B
50 以内)
硬铜线是 Ø 0.6 mm (硬度在 H
B
80 以内)
元件间距
P 15.0 ±1.0
孔间距
P
0
15.0 ±0.3
累积间距误差 = 1.0 mm /20 间距
从孔中心到引脚为止
P
1
2.6 ±0.7
从孔中心到元件中心部为止
P
2
6.35 ±1.3
引脚间距离
F 7.5
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18
+2.0
-0
元件高度
H
1
34 H
1
≤ 41.0
元件高度 (参考)
H
2
16
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
切断引脚线的突出部分
L 11.0
最大
孔直径
Ø D
0
4.0 ±0.2
原纸厚度
t 0.3
+0.2
-0
原纸厚度: 0.3 mm ～ 0.5 mm
编带的厚度
(包括最大引脚直径 0.8 mm)
t
1
1.5
最大
有关标准规格以外的编带元件
1) 如果不是标准规格，请勿使用以下状态的编带。
2) 如有疑问点，请咨询。
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-27
24. 长间距陶瓷电容器 (笔直型引脚)
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件直径
Ø D 9.0
最大
元件厚度
T 4.5
最大
引脚线直径
Ø d 0.8
最大
软铜线是 Ø 0.8 mm (硬度在 H
B
50 以内)
硬铜线是 Ø 0.6 mm (硬度在 H
B
80 以内)
元件间距
P 25.4 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0 mm /20 间距
从孔中心到引脚为止
P
1
5.0 ±0.7
引脚间距离
F 10.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18
+2.0
-0
元件高度
H
1
28 H
1
≤ 41.0
元件高度 (参考)
H
2
10
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
切断引脚线的突出部分
L 11.0
最大
孔直径
Ø D
0
4.0 ±0.2
原纸厚度
t 0.3
+0.2
-0
原纸厚度: 0.3 mm ～ 0.5 mm
编带的厚度
(包括最大引脚直径 0.8 mm)
t
1
1.5
最大
有关标准规格以外的编带元件
1) 如果不是标准规格，请勿使用以下状态的编带。
2) 如有疑问点，请咨询。
RL132
参考手册
2.5 适用元件
DA9RCC-12-160-B0
2.5-28
25. 长间距陶瓷电容器 (成型引脚 A)
尺寸 (mm)
内容 记号
数值 容许范围
备注
元件直径
Ø D 9.0
最大
元件厚度
T 4.5
最大
引脚线直径
Ø d 0.8
最大
软铜线是 Ø 0.8 mm (硬度在 H
B
50 以内)
硬铜线是 Ø 0.6 mm (硬度在 H
B
80 以内)
元件间距
P 25.4 ±1.0
孔间距
P
0
12.7 ±0.3
累积间距误差 = 1.0 mm /20 间距
从孔中心到引脚为止
P
1
5.0 ±0.7
引脚间距离
F 10.0
+0.5
-0.2
引脚尖端在容许范围内
元件位置调整
∆h 2.0
最大 从中心开始±1 mm
编带宽度
W 18
+1.0
-0.5
从编带中心到元件底部的高度
H 18
+2.0
-0
元件高度
H
1
30 H
1
≤ 41.0
元件高度 (参考)
H
2
12
最大
引脚线的突出
l 0
最大 编带轨道的摩擦可能造成损伤
切断引脚线的突出部分
L 11.0
最大
孔直径
Ø D
0
4.0 ±0.2
原纸厚度
t 0.3
+0.2
-0
原纸厚度: 0.3 mm ～ 0.5 mm
编带的厚度
(包括最大引脚直径 0.8 mm)
t
1
1.5
最大
有关标准规格以外的编带元件
1) 如果不是标准规格，请勿使用以下状态的编带。
2) 如有疑问点，请咨询。
