RL132 参考手册 2.6 印刷基板设计标准 DA9RCC-12-040-A0 2.6-2 N 折弯 引线折弯角度为 35 ° 时 插入跨距 A 部详细图 B 部详细图 0, 180 ° 90, -90 ° 0, 180 ° 90, -90 ° 5.0 mm 5.08 mm 0 ° 90 ° 0 ° 90 ° 2.5 mm 2.54 mm 180 ° -90 ° 180 ° -90 ° 2.5 mm 2.54 mm
RL132
参考手册
2.6 印刷基板设计标准
DA9RCC-12-040-A0
2.6-1
2.6. 印刷基板设计标准
DA9RCC-12-040-A0

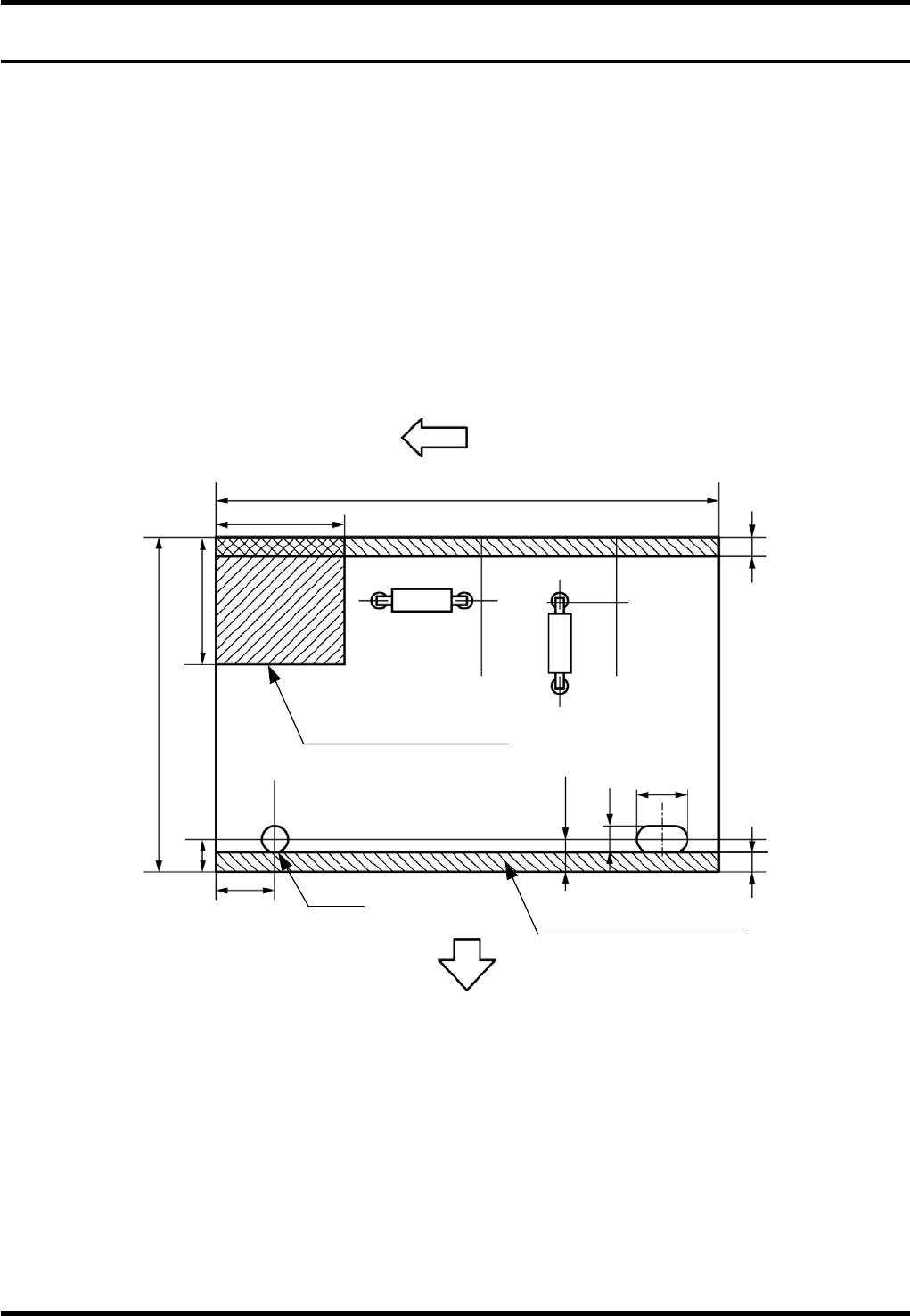

2.6.1 印刷基板规格
可使用的基板尺寸
LL 尺寸 : 最大 508 × 381 mm 最小 50 × 50 mm
大型基板规格(选购件): 最大 650 × 381 mm 最小 300 × 50 mm
2 枚搬送规格(选购件): 最大 250 × 250 mm 最小 50 × 50 mm
可插入范围
LL 尺寸 : 最大 508 × 371 mm 最小 50 × 40 mm
大型基板规格(选购件): 最大 650 × 371 mm 最小 300 × 40 mm
2 枚搬送规格(选购件): 最大 250 × 240 mm 最小 50 × 40 mm
(单位 : mm)
=提示=
有星号 (*) 的 5 mm 尺寸为标准值。其他尺寸为选购件。
当有其它的基板槽口时，需要详细商谈。
機械手前側
印刷基板的流向
50
～
508
30
缺口的最大尺寸
不允许元件存在的范围
机器前侧
5 ±0.1
※
5 ± 0.1
※
50
～
381
Min. 5
Min. 5
5
3 3
30
5 ±0.1
※
φ
4
+0.1
0
φ
4
+0.1
0
RL132
参考手册
2.6 印刷基板设计标准
DA9RCC-12-040-A0
2.6-2

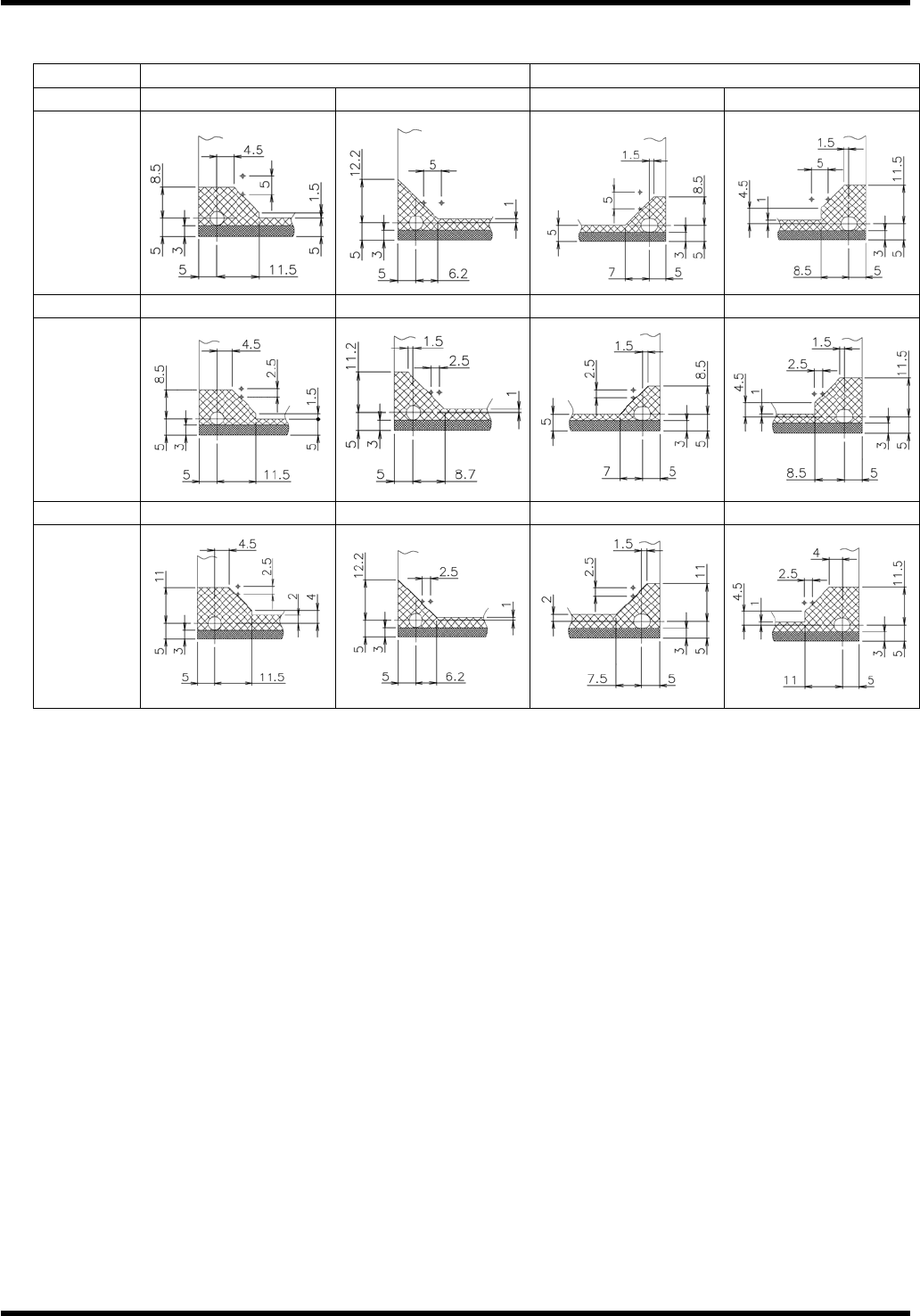

N折弯 引线折弯角度为 35°时
插入跨距 A部详细图 B部详细图
0, 180° 90, -90° 0, 180° 90, -90°
5.0 mm
5.08 mm
0° 90° 0° 90°
2.5 mm
2.54 mm
180° -90° 180° -90°
2.5 mm
2.54 mm
RL132
参考手册
2.6 印刷基板设计标准
DA9RCC-12-040-A0
2.6-3

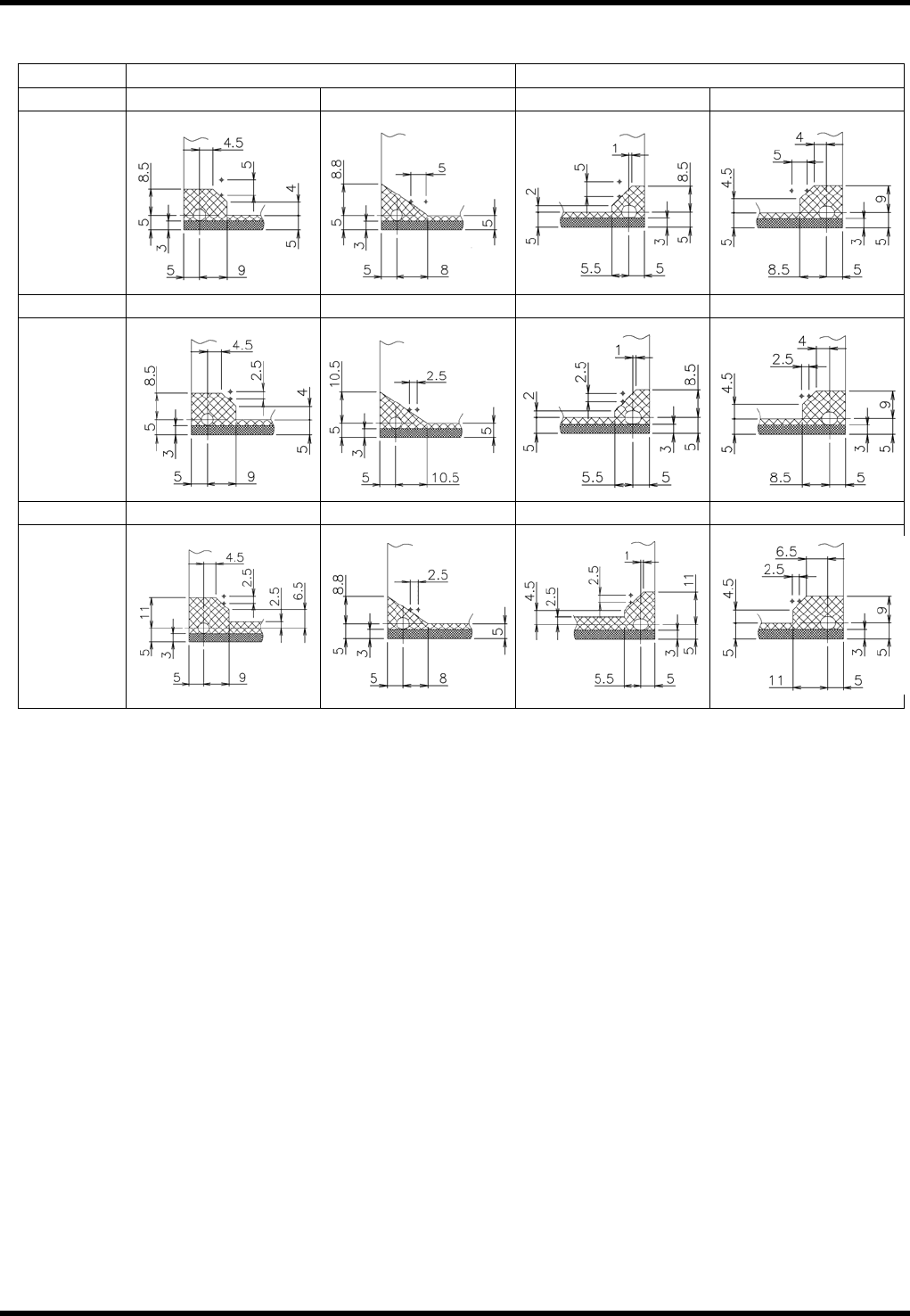

N折弯 引线折弯角度为 45°时
插入跨距 A部详细图 B部详细图
0, 180° 90, -90° 0, 180° 90, -90°
5.0 mm
5.08 mm
0° 90° 0° 90°
2.5 mm
2.54 mm
180° -90° 180° -90°
2.5 mm
2.54 mm
