2.6.2 印刷基板精度
项目
基板厚度
1.6 ± 0.15 mm 选购件 0.6 ~ 2.0 mm
上述厚度以外时请另行洽谈。
基板容许翘曲精度
基板孔径
孔的种类和直径
冲孔 钻孔
∗ 如果使用指定以外的孔径，将可能会影响到插入率，以及元件在基板上的
固定状态。
插入孔精度
插入前基板状态
=注意=
标准为销规正。
外形规正可以选购件来应对。
7 23
(mm)
± 0.1 mm
± 0.1 mm
± 0.1 mm
± 0.1 mm
插入孔
基准孔
各印刷基板之间的偏差必须小于 ± 0.1 mm。
φ
0.9
φ
1.0
最大 1.2 mm
最大 0.5 mm
挿入方向
RL132
参考手册
2.6 印刷基板设计标准
DA9RCC-12-040-A0
2.6-8
RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-1
2.7. 插入条件
DA9RCC-12-180-A0

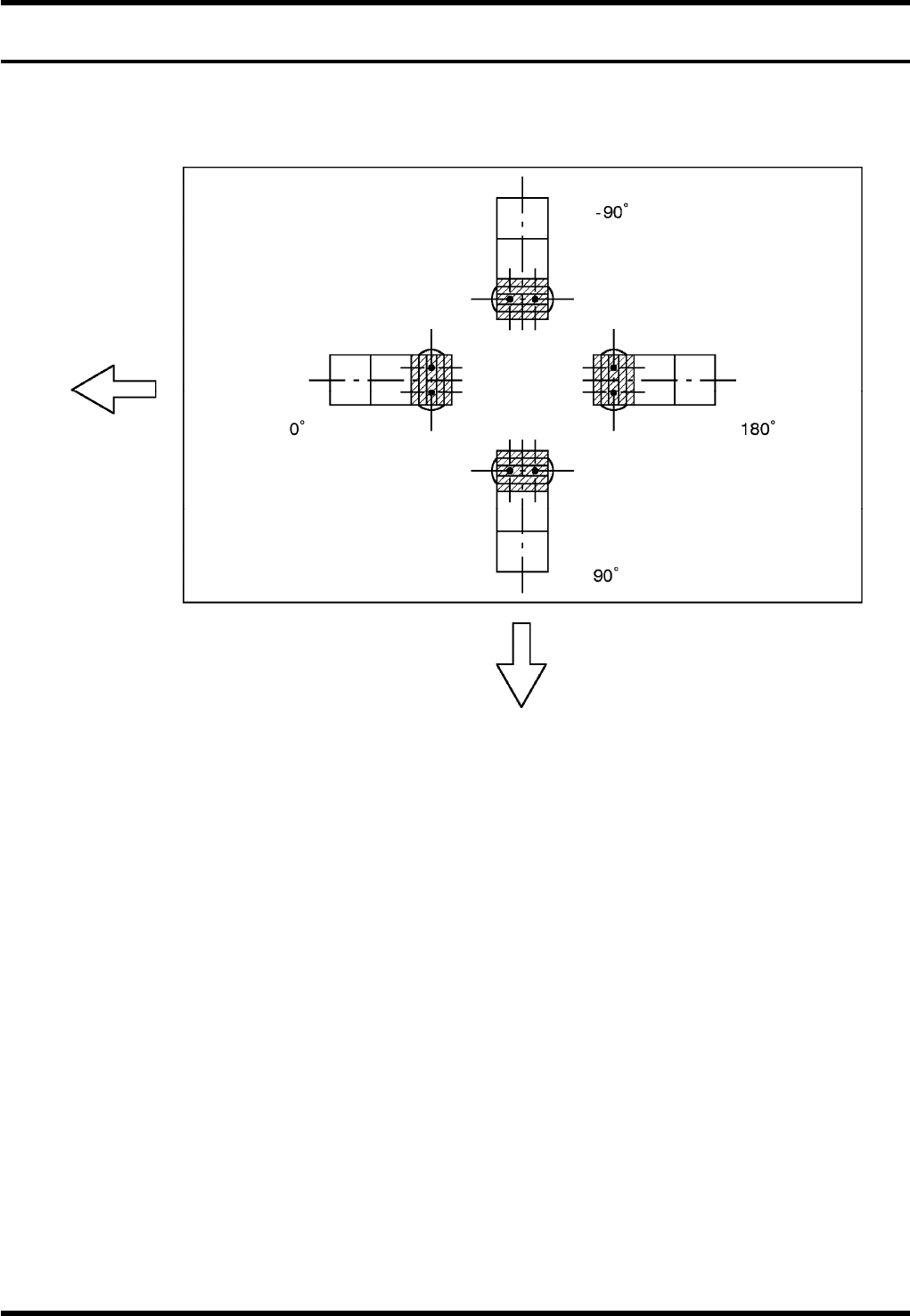

2.7.1 插入夹头的退避方向
基板流动方向
机器的跟前侧
