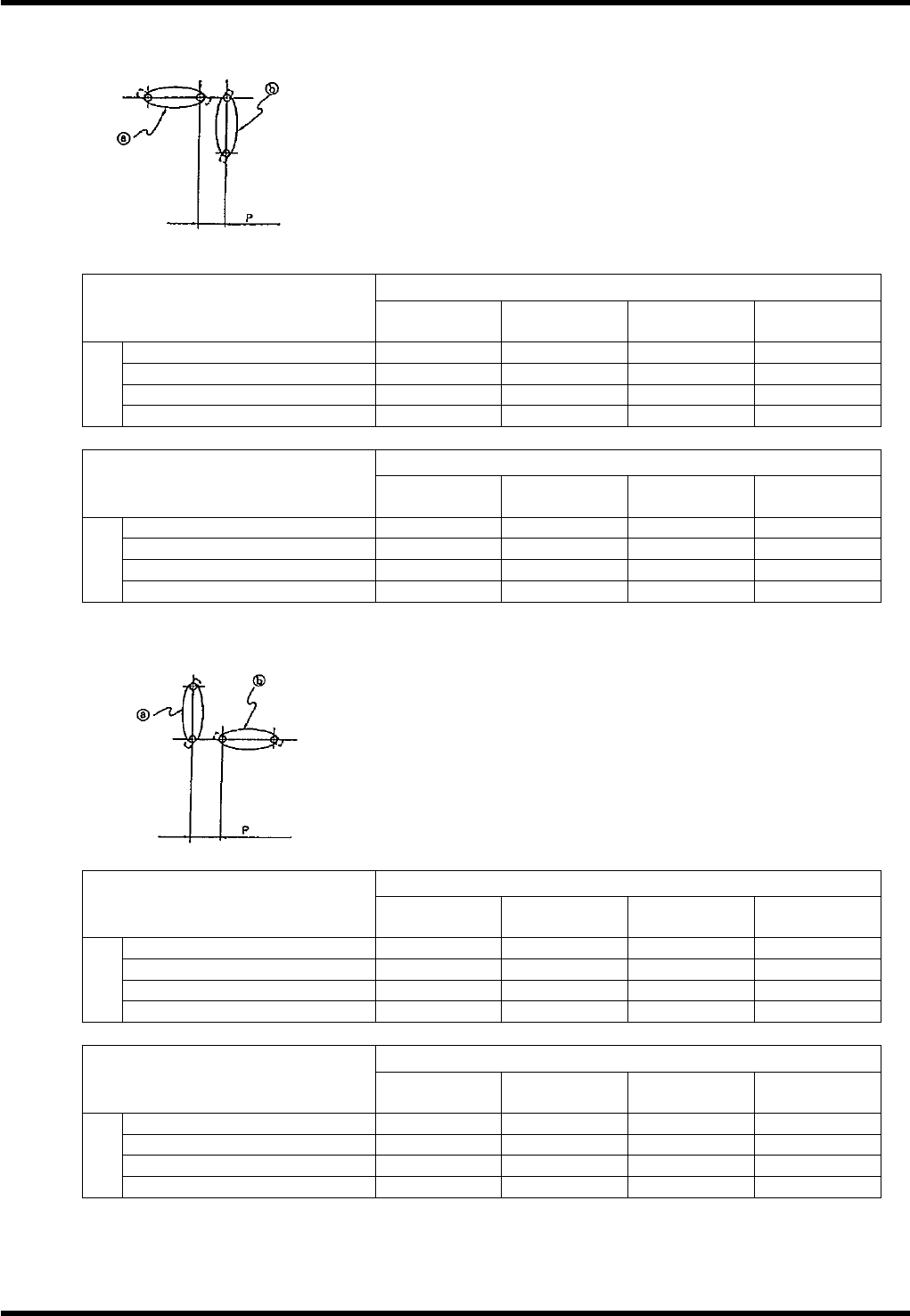

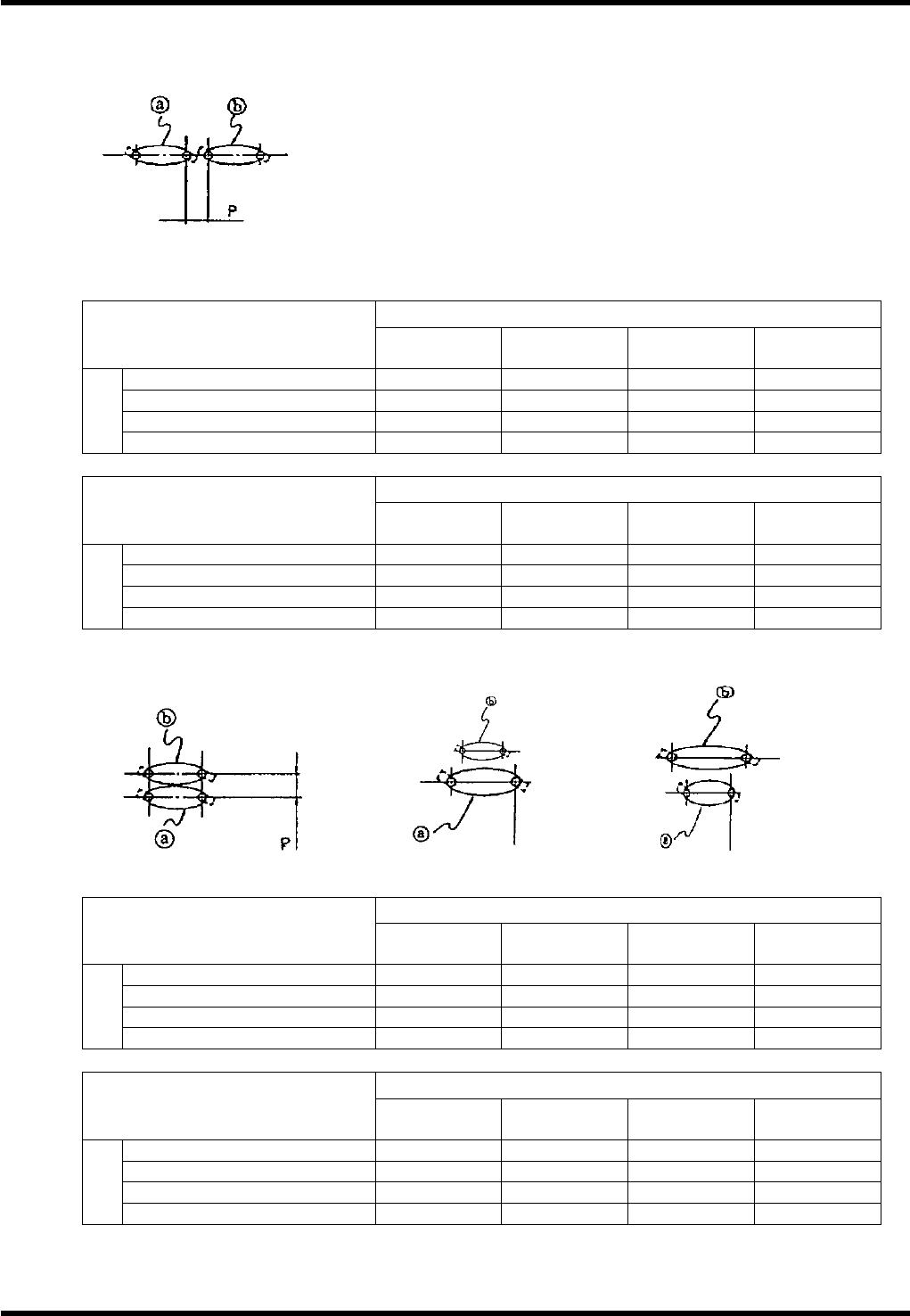

RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-5

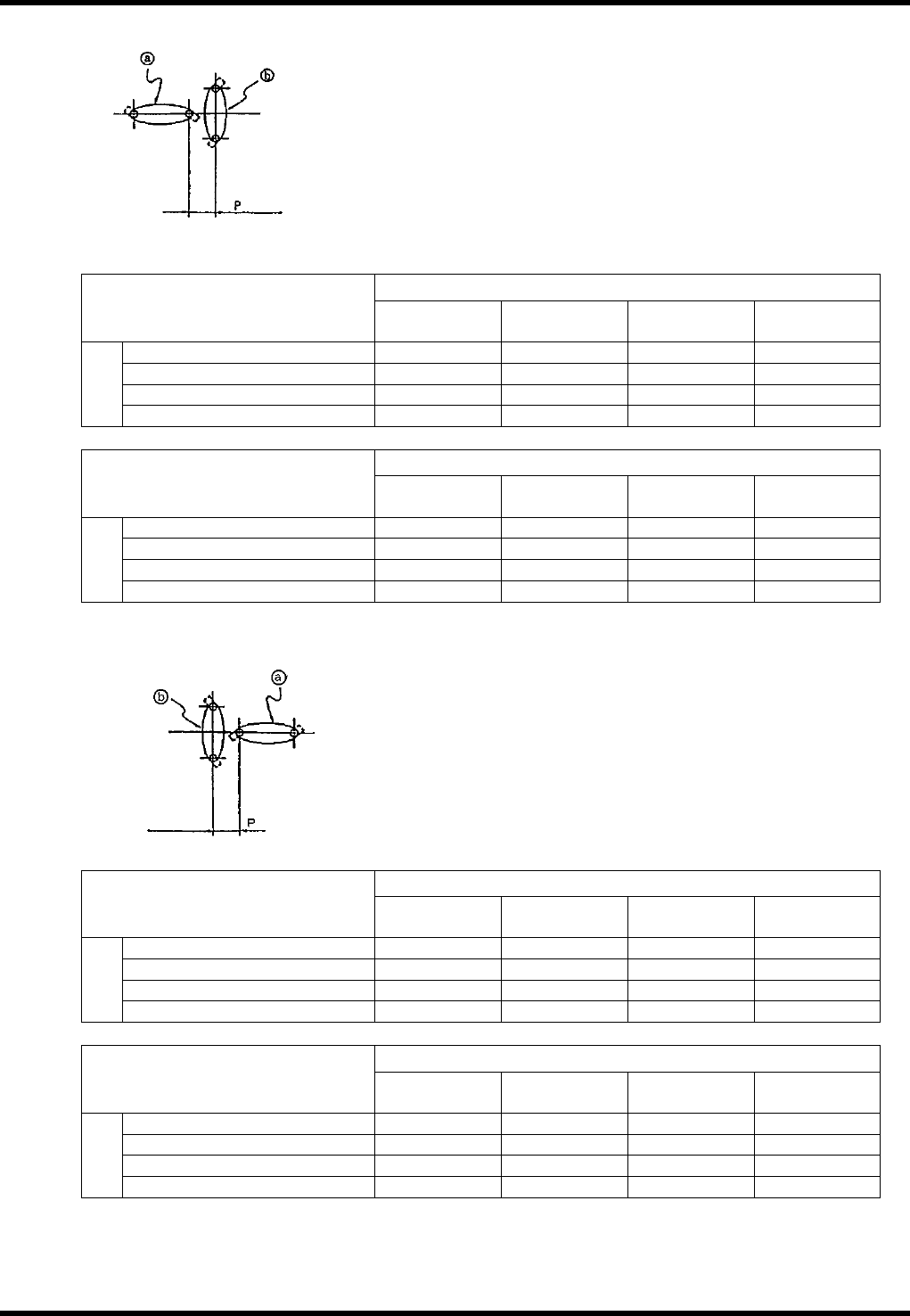

元件相邻条件
1.
1.
表内数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
2.5p 90°插入
6 3.5 3.5 3.5
2.5p -90°插入
6 3.5 3.5 3.5
5.0p (2 个引线) 90°, -90°插入
6 3.5 3.5 3.5
a
元
件
5.0p (3 个引线) 90°, -90°插入
6 3.5 3.5 3.5
b 元件
插入顺序
b ⇒ a
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
2.5p 90°插入
3.5 3.5 3.5 3.5
2.5p -90°插入
6 6 6 6
5.0p (2 个引线) 90°, -90°插入
3.5 3.5 3.5 3.5
a
元
件
5.0p (3 个引线) 90°, -90°插入
3.5 3.5 3.5 3.5
2.
b 元件
插入顺序
a ⇒ b
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
2.5p 90°插入
3 2.5 3.5 3.5
2.5p -90°插入
3 2.5 3.5 3.5
5.0p (2 个引线) 90°, -90°插入
3.5 2.5 2.5 2.5
a
元
件
5.0p (3 个引线) 90°, -90°插入
3.5 3.5 2.5 2.5
b 元件
插入顺序
b ⇒ a
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
2.5p 90°插入
2.5 2.5 2.5 3.5
2.5p -90°插入
2.5 2.5 3.5 3.5
5.0p (2 个引线) 90°, -90°插入
3.5 3.5 2.5 2.5
a
元
件
5.0p (3 个引线) 90°, -90°插入
3.5 3.5 2.5 2.5
RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-6
3.
表内的数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
2.5p
0°插入
2.5p
180°插入
5.0p (2 个引线)
0°, 180°插入
5.0p (3 个引线)
0°, 180°插入
2.5p 90°插入
3 2.5 3 3
2.5p -90°插入
3 2.5 3 3
5.0p (2 个引线) 90°, -90°插入
3 2.5 3 3
a
元
件
5.0p (3 个引线) 90°, -90°插入
3 2.5 3 3
b 元件
插入顺序
b ⇒ a
2.5p
0°插入
2.5p
180°插入
5.0p (2 个引线)
0°, 180°插入
5.0p (3 个引线)
0°, 180°插入
2.5p 90°插入
2.5 2.5 2.5 3
2.5p -90°插入
4.5 4.5 2.5 5.5
5.0p (2 个引线) 90°, -90°插入
2.5 2.5 2.5 3
a
元
件
5.0p (3 个引线) 90°, -90°插入
2.5 2.5 2.5 3
4.
b 元件
插入顺序
a ⇒ b
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
2.5p 0°插入
4.5 2.5 2.5 2.5
2.5p 180°插入
4.5 2.5 2.5 2.5
5.0p (2 个引线) 0°, 180°插入
2.5 2.5 2.5 2.5
a
元
件
5.0p (3 个引线) 0°, 180°插入
5.5 3 3 3
b 元件
插入顺序
b ⇒ a
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
2.5p 0°插入
2.5 2.5 2.5 2.5
2.5p 180°插入
3 3 3 3
5.0p (2 个引线) 0°, 180°插入
3 3 3 3
a
元
件
5.0p (3 个引线) 0°, 180°插入
3 3 3 3
RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-7
5.
表内的数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
2.5p
0°插入
2.5p
180°插入
5.0p (2 个引线)
0°, 180°插入
5.0p (3 个引线)
0°, 180°插入
2.5p 90°插入
3 4 4 4
2.5p -90°插入
3 4 4 4
5.0p (2 个引线) 90°, -90°插入
3 4 4 4
a
元
件
5.0p (3 个引线) 90°, -90°插入
3 4 4 4
b 元件
插入顺序
b ⇒ a
2.5p
0°插入
2.5p
180°插入
5.0p (2 个引线)
0°, 180°插入
5.0p (3 个引线)
0°, 180°插入
2.5p 90°插入
3 3 3 3
2.5p -90°插入
5.5 5.5 5.5 5.5
5.0p (2 个引线) 90°, -90°插入
3 3 3 3
a
元
件
5.0p (3 个引线) 90°, -90°插入
3 3 3 3
6.
b 元件
插入顺序
a ⇒ b
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
2.5p 0°插入
5.5 3 3 3
2.5p 180°插入
5.5 3 3 3
5.0p (2 个引线) 0°, 180°插入
5.5 3 3 3
a
元
件
5.0p (3 个引线) 0°, 180°插入
5.5 3 3 3
b 元件
插入顺序
b ⇒ a
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个元件)
90°, -90°插入
2.5p 0°插入
4 4 4 4
2.5p 180°插入
3 3 3 3
5.0p (2 个引线) 0°, 180°插入
4 4 4 4
a
元
件
5.0p (3 个引线) 0°, 180°插入
4 4 4 4
