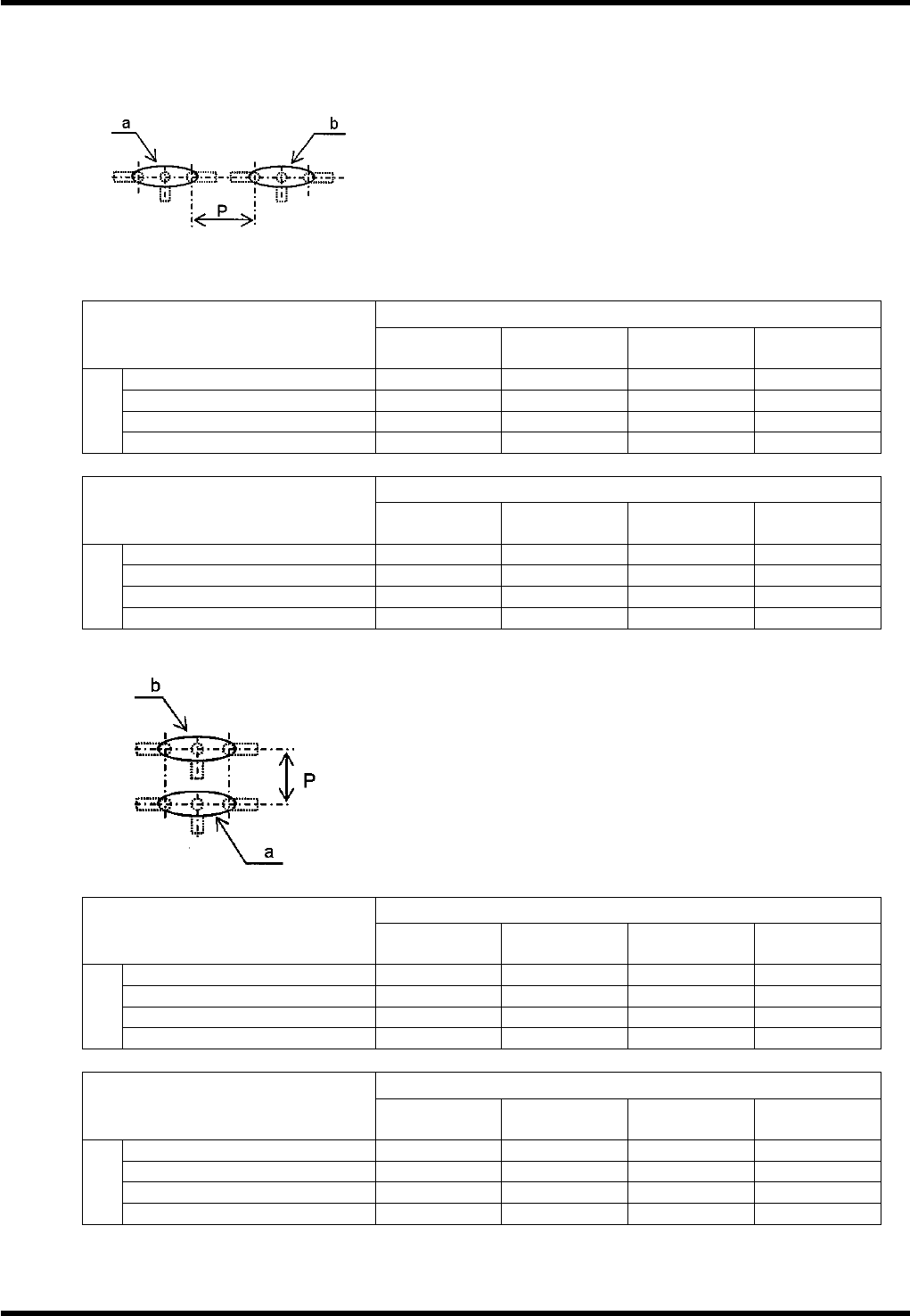

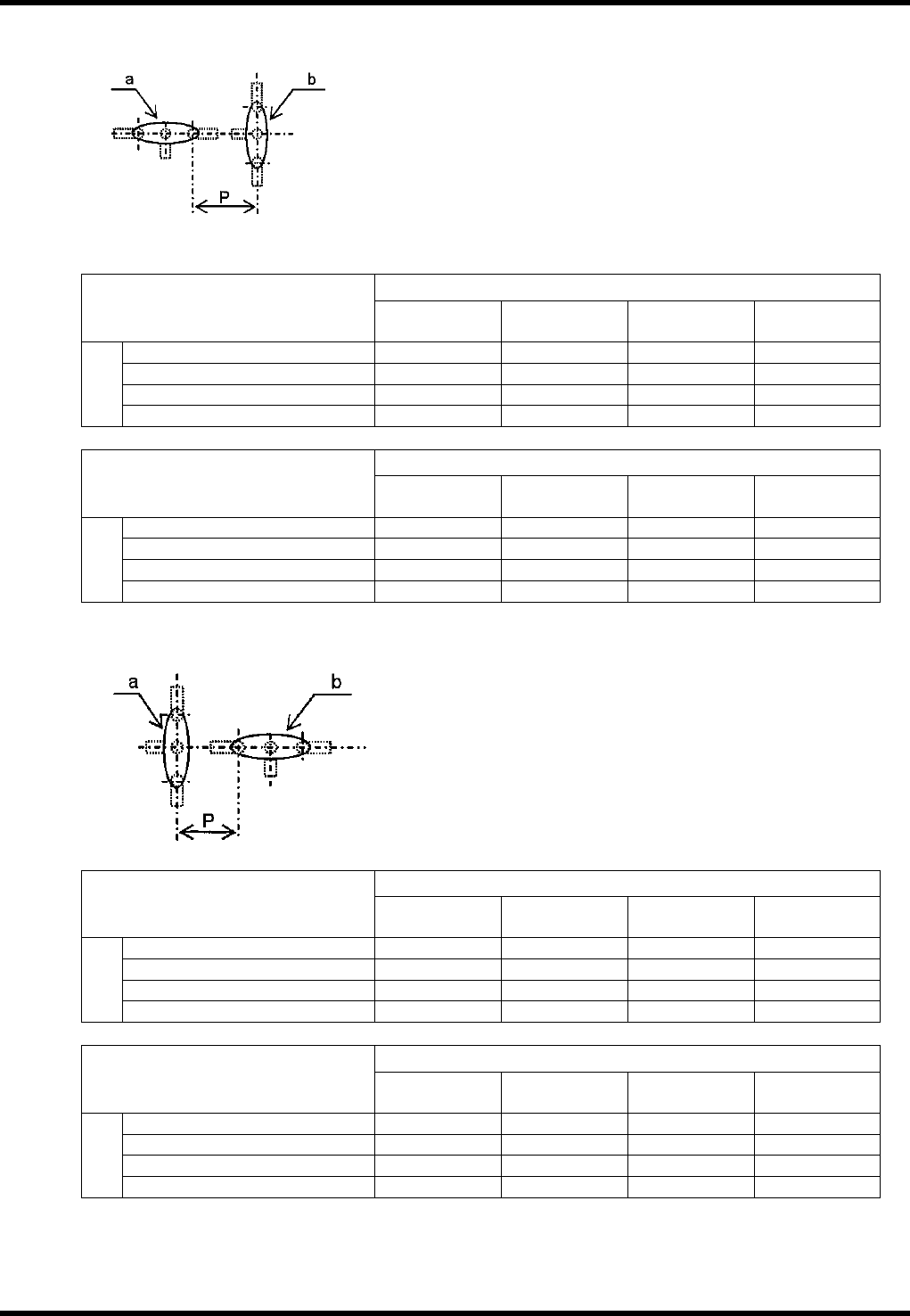

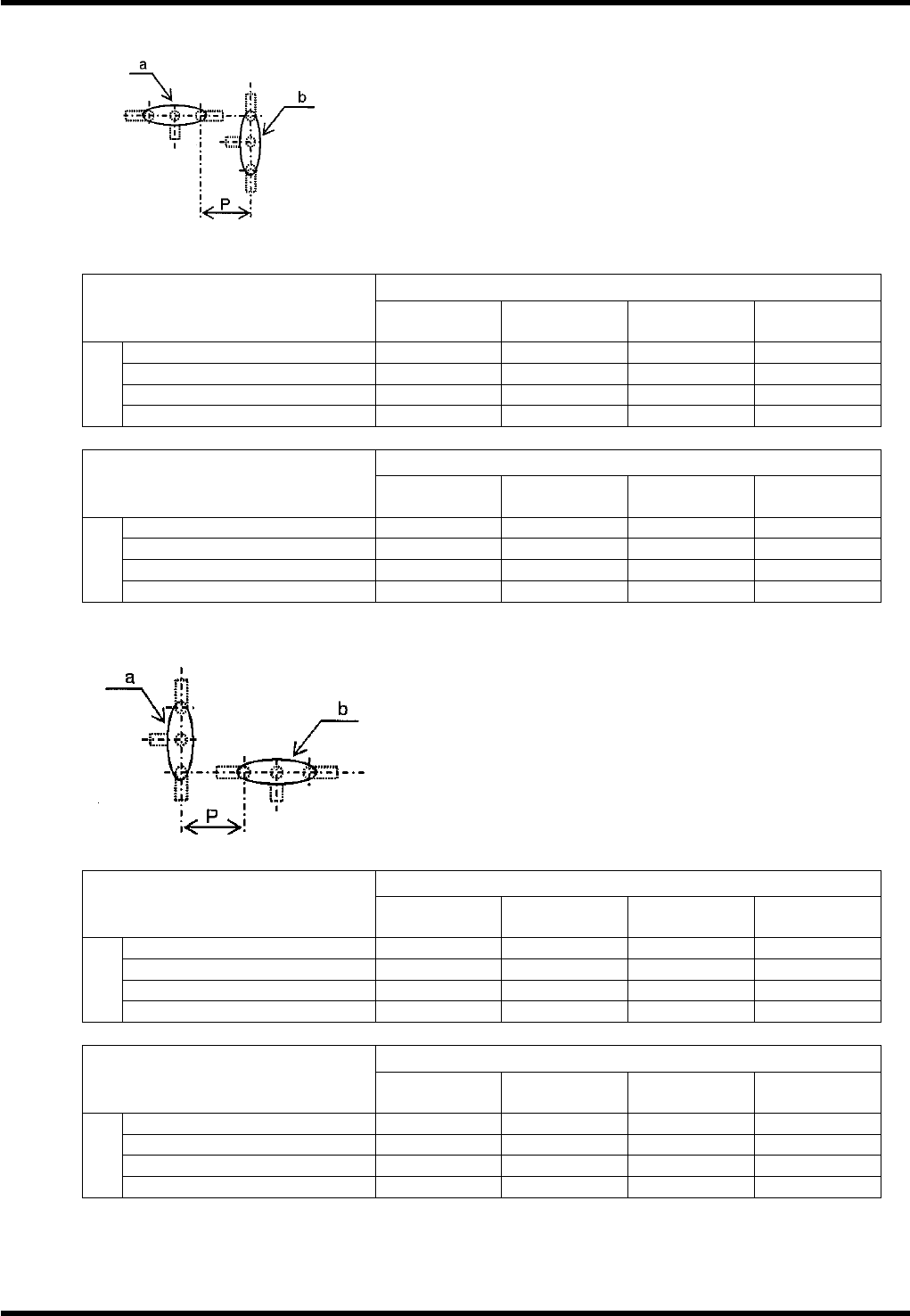

RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-17
元件相邻条件
3.
1.
表内数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 90°插入
3.5 3.5 3.5 3.5
5.0p (3 个引线) - 90°插入
3.5 3.5 3.5 3.5
5.0p (2 个引线) 90°插入
3.5 3.5 3.5 3.5
a
元
件
5.0p (2 个引线) - 90°插入
3.5 3.5 3.5 3.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 90°插入
3.5 3.5 3.5 3.5
5.0p (3 个引线) - 90°插入
3.5 3.5 3.5 3.5
5.0p (2 个引线) 90°插入
3.5 3.5 3.5 3.5
a
元
件
5.0p (2 个引线) - 90°插入
3.5 3.5 3.5 3.5
2.
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 90°插入
4 4.5 4 4.5
5.0p (3 个引线) - 90°插入
5 4.5 5 4.5
5.0p (2 个引线) 90°插入
2.5 4.5 2.5 4.5
a
元
件
5.0p (2 个引线) - 90°插入
2.5 4.5 2.5 4.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 90°插入
4.5 4.5 4.5 4.5
5.0p (3 个引线) - 90°插入
5 4 2.5 2.5
5.0p (2 个引线) 90°插入
4.5 4.5 4.5 4.5
a
元
件
5.0p (2 个引线) - 90°插入
5 4 2.5 2.5
RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-18
3.
表内的数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
5 3 5 3
5.0p (3 个引线) - 90°插入
5 3 5 3
5.0p (2 个引线) 90°插入
5 3 5 3
a
元
件
5.0p (2 个引线) - 90°插入
5 3 5 3
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
3.5 2.5 2.5 2.5
5.0p (3 个引线) -90°插入
3.5 2.5 2.5 2.5
5.0p (2 个引线) 90°插入
3.5 2.5 2.5 2.5
a
元
件
5.0p (2 个引线) -90°插入
3.5 2.5 2.5 2.5
4.
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
2.5 2.5 2.5 2.5
5.0p (3 个引线) 180°插入
3.5 3.5 3.5 3.5
5.0p (2 个引线) 0°插入
2.5 2.5 2.5 2.5
a
元
件
5.0p (2 个引线) 180°插入
2.5 2.5 2.5 2.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
3 3 3 3
5.0p (3 个引线) 180°插入
5 5 5 5
5.0p (2 个引线) 0°插入
3 3 3 3
a
元
件
5.0p (2 个引线) 180°插入
5 5 5 5
RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-19
5.
表内数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
3 4.5 3 4.5
5.0p (3 个引线) -90°插入
3 4.5 3 4.5
5.0p (2 个引线) 90°插入
3 4.5 3 4.5
a
元
件
5.0p (2 个引线) -90°插入
3 4.5 3 4.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
2.5 2.5 2.5 2.5
5.0p (3 个引线) - 90°插入
3.5 2.5 2.5 2.5
5.0p (2 个引线) 90°插入
2.5 2.5 2.5 2.5
a
元
件
5.0p (2 个引线) - 90°插入
3.5 2.5 2.5 2.5
6.
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
2.5 2.5 2.5 2.5
5.0p (3 个引线) 180°插入
3.5 2.5 3.5 2.5
5.0p (2 个引线) 0°插入
2.5 2.5 2.5 2.5
a
元
件
5.0p (2 个引线) 180°插入
2.5 2.5 2.5 2.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
4.5 4.5 4.5 4.5
5.0p (3 个引线) 180°插入
3 3 3 3
5.0p (2 个引线) 0°插入
4.5 4.5 4.5 4.5
a
元
件
5.0p (2 个引线) 180°插入
3 3 3 3
