RL132 参考手册 2.7 插入条件 DA9RCC-12-180-A0 2.7-20 7. 表内数字表示 P 尺寸 。 单位 :mm b 元件 插入顺序 a ⇒ b 5.0p (3 个引线 ) 0° 插入 5.0p (3 个引线 ) 180° 插入 5.0p (2 个引线 ) 0° 插入 5.0p (2 个引线 ) 180° 插入 5.0p (3 个引线 ) 9 0 ° 插入 3 4.5 3 4.5 5.0p (3 个引线 ) - 9…

100%1 / 150
RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-19

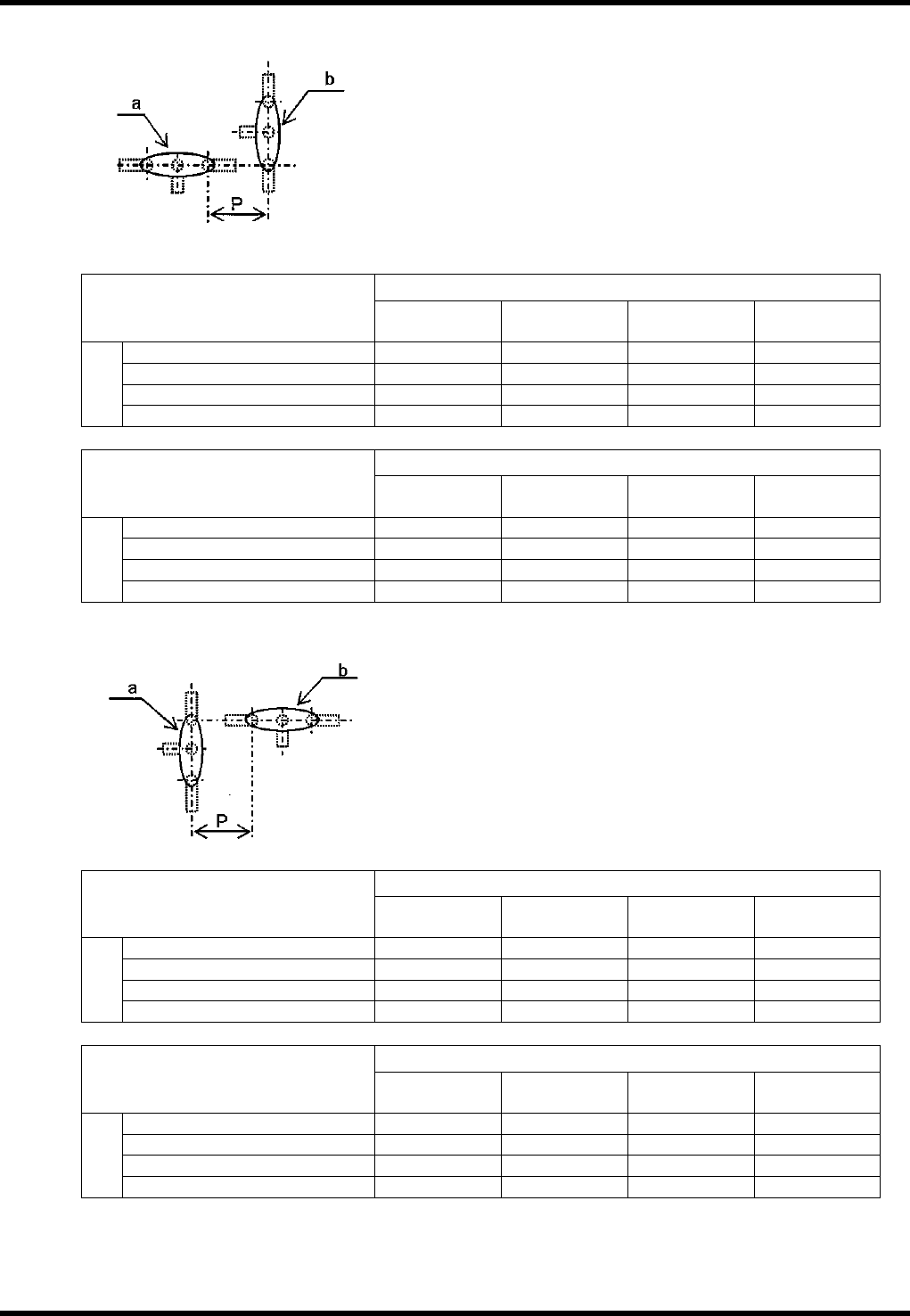

5.
表内数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
3 4.5 3 4.5
5.0p (3 个引线) -90°插入
3 4.5 3 4.5
5.0p (2 个引线) 90°插入
3 4.5 3 4.5
a
元
件
5.0p (2 个引线) -90°插入
3 4.5 3 4.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
2.5 2.5 2.5 2.5
5.0p (3 个引线) - 90°插入
3.5 2.5 2.5 2.5
5.0p (2 个引线) 90°插入
2.5 2.5 2.5 2.5
a
元
件
5.0p (2 个引线) - 90°插入
3.5 2.5 2.5 2.5
6.
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
2.5 2.5 2.5 2.5
5.0p (3 个引线) 180°插入
3.5 2.5 3.5 2.5
5.0p (2 个引线) 0°插入
2.5 2.5 2.5 2.5
a
元
件
5.0p (2 个引线) 180°插入
2.5 2.5 2.5 2.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
4.5 4.5 4.5 4.5
5.0p (3 个引线) 180°插入
3 3 3 3
5.0p (2 个引线) 0°插入
4.5 4.5 4.5 4.5
a
元
件
5.0p (2 个引线) 180°插入
3 3 3 3
RL132
参考手册
2.7 插入条件
DA9RCC-12-180-A0
2.7-20
7.
表内数字表示 P 尺寸。 单位:mm
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
3 4.5 3 4.5
5.0p (3 个引线) - 90°插入
3 4.5 3 4.5
5.0p (2 个引线) 90°插入
3 4.5 3 4.5
a
元
件
5.0p (2 个引线) - 90°插入
3 4.5 3 4.5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
0°插入
5.0p (3 个引线)
180°插入
5.0p (2 个引线)
0°插入
5.0p (2 个引线)
180°插入
5.0p (3 个引线) 90°插入
3.5 2.5 2.5 2.5
5.0p (3 个引线) - 90°插入
2.5 2.5 2.5 2.5
5.0p (2 个引线) 90°插入
3.5 2.5 2.5 2.5
a
元
件
5.0p (2 个引线) - 90°插入
2.5 2.5 2.5 2.5
8.
b 元件
插入顺序
a ⇒ b
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
5 5 5 5
5.0p (3 个引线) 180°插入
5 6 5 6
5.0p (2 个引线) 0°插入
5 5 5 5
a
元
件
5.0p (2 个引线) 180°插入
5 5 5 5
b 元件
插入顺序
b ⇒ a
5.0p (3 个引线)
90°插入
5.0p (3 个引线)
-90°插入
5.0p (2 个引线)
90°插入
5.0p (2 个引线)
-90°插入
5.0p (3 个引线) 0°插入
4.5 4.5 4.5 4.5
5.0p (3 个引线) 180°插入
3 3 3 3
5.0p (2 个引线) 0°插入
4.5 4.5 4.5 4.5
a
元
件
5.0p (2 个引线) 180°插入
3 3 3 3
RL132
参考手册
2.8 包装规格
DA9RCC-12-230-A0
2.8-1

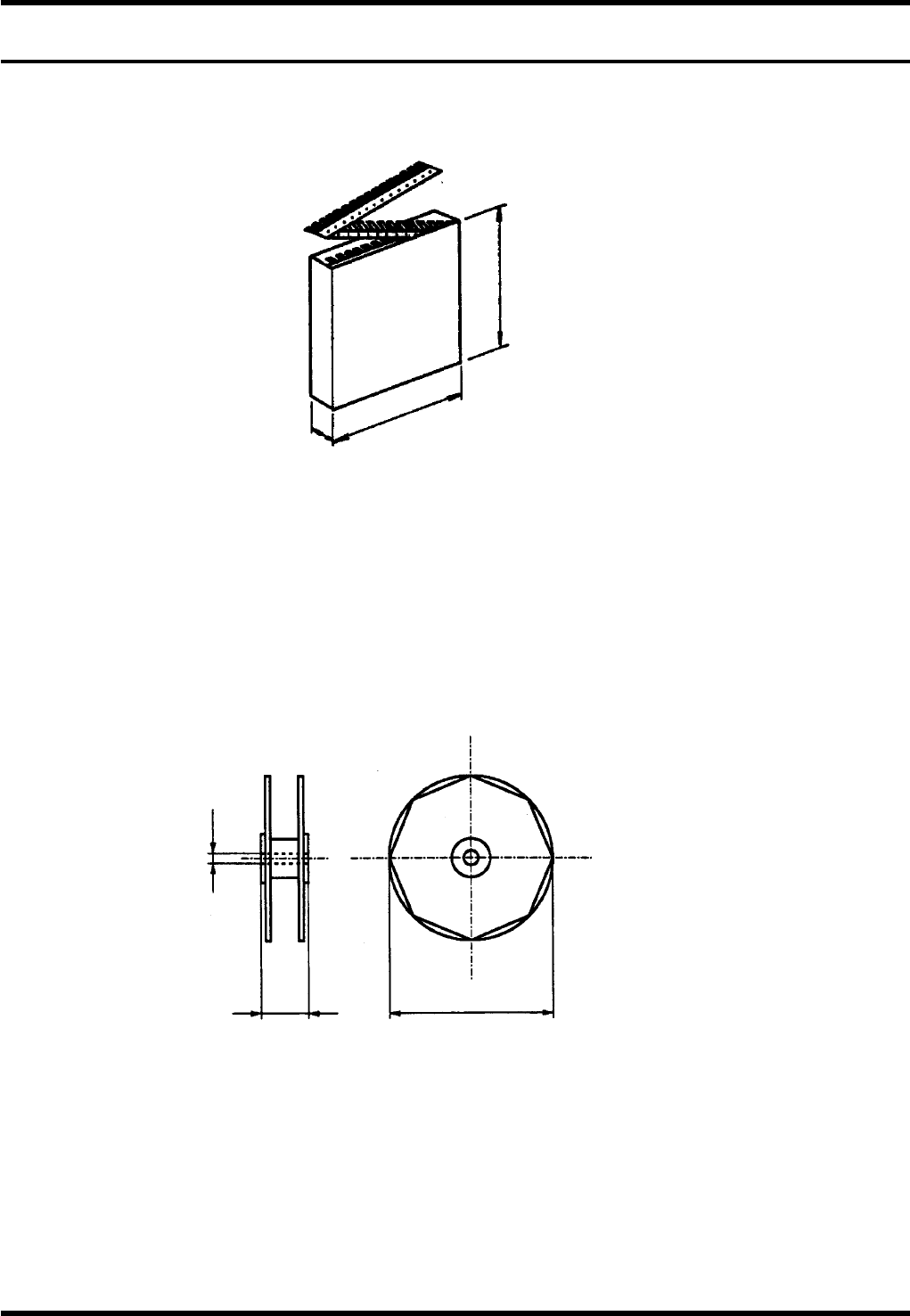

2.8. 包装规格
DA9RCC-12-230-A0
2.8.1 扁平包装
装载位置 : 上段、下段
a (长) : Max.340
b (宽) : Max.62
c (高) : Max.360
元件贮藏数量 : 500 ~ 3,000 个 / 盒
2.8.2 卷盘
*需要另外的安装支架 & 卷盘 : 选购件
装载位置 : 只装在下段
t (宽) : Max.62
d (直径) : φ14 ~ φ20
D (外径) : Max.360
元件贮藏数量 : 1,000 ~ 3,000 个 / 卷
b
a
c
d
t D
