00192188-01 - 第137页
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung Softwareversion 502.xx Ausgabe 10/2000 4.3 Datenmanager 135 I t I I 4.3.4. 6 Ma ß nahmen nach einem Update/Upgrade der LR-Software Um ein e inwandf reies Arbei ten d…
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.3 Datenmanager Softwareversion 502.xx Ausgabe 10/2000
134
I
t I I
4.3.4.5 Konvertieren von einzelnen GF-Dateien
Um einzelne GF-Dateien mit den Einträgen für die Standardbelegungen von Pipetten- und Sensorsystemtypen
zu ergänzen, ist folgende Vorgehensweise erforderlich:
● Datenpartner Stammdaten im Hauptfenster des Datenmanagers (siehe Abb. 4.3.1) mit Doppel-
klick öffnen. Das Hauptfenster des Datenpartners wird am Bildschirm angezeigt (siehe
Abb. 4.3.2).
● Verzeichnis GF-Bibliothek mit Doppelklick öffnen.
● Doppelklick --> Menü im Kommandobereich einstellen.
● GF-Datei xx.gf mit Doppelklick selektieren.

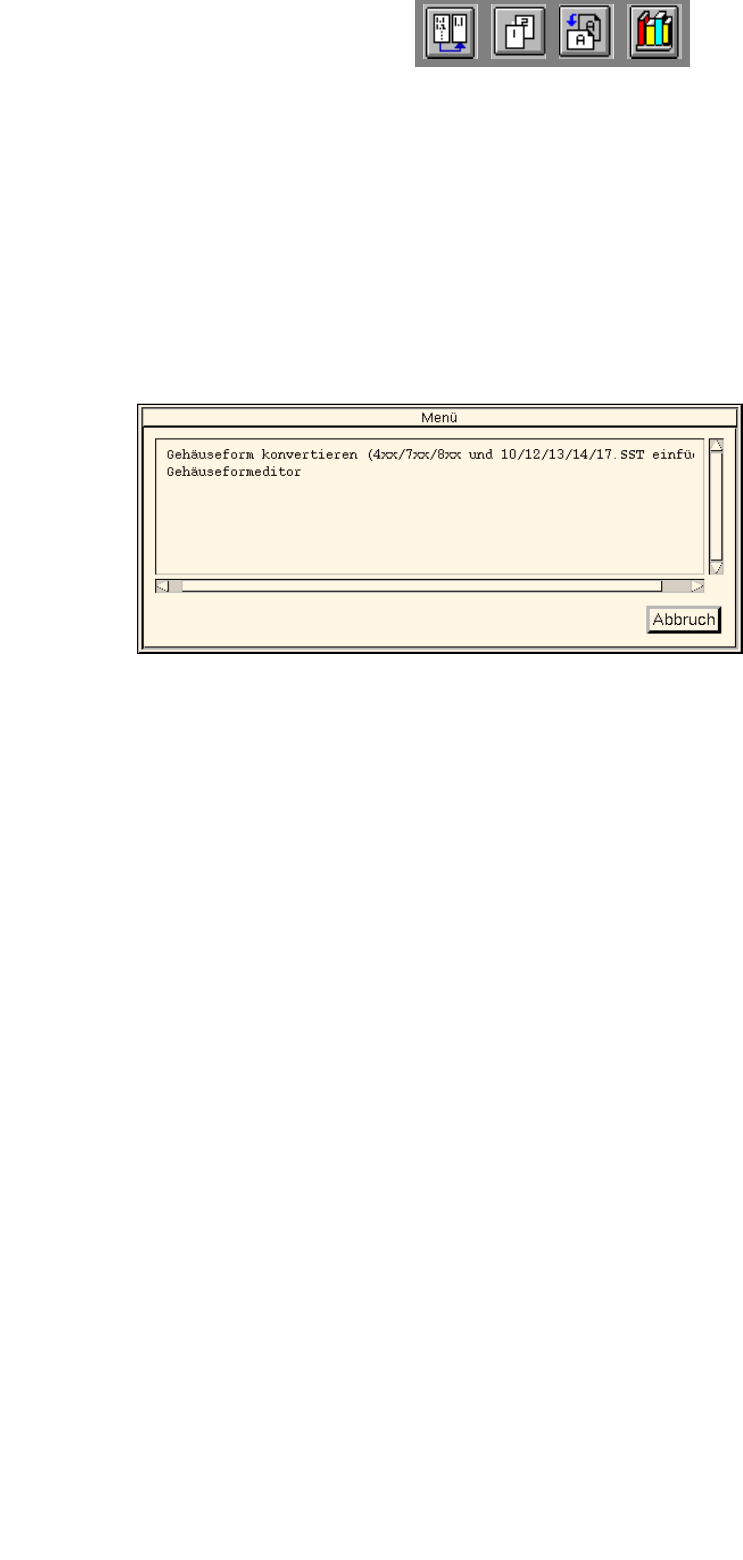

Nachfolgende Dialogbox wird geöffnet.
● Eintrag Gehäuseform konvertieren (4xx/7xx/8xx und 10/12/13/14/17.SST einfügen)
anklicken. Die Konvertierung für die gewählte GF-Datei wird durchgeführt.
Nach erfolgreicher Konvertierung wird eine entsprechende Meldung angezeigt.
● Meldung mit Ok bestätigen.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Softwareversion 502.xx Ausgabe 10/2000 4.3 Datenmanager
135
I
t I I
4.3.4.6 Maßnahmen nach einem Update/Upgrade der LR-Software
Um ein einwandfreies Arbeiten der LR-Software zu gewährleisten, sind nach einem Update/Upgrade (siehe
Kap. 1) die nachfolgend beschriebenen Arbeitsschritte mit Hilfe des Datenmanagers durchzuführen:
Konsistenzprüfung für "Rüstungen"
HINWEIS
Je nach Vorgehensweise kann die Konsistenzprüfung gleich für die gesamte Anlage "xx.ak", für
jede Teilanlage "xx.va" oder für jede einzelne Rüstung "xx.ar" durchgeführt werden. Zu empfehlen
ist der Anstoß der Konsistenzprüfung auf die Teilanlage, siehe nachfolgende Beschreibung.
● Doppelklick --> Standard im Kommandobereich einstellen.
● Die Verzeichnisse Anlagen/xx.ak nacheinander mit Doppelklick öffnen.
● Doppelklick --> Menü im Kommandobereich einstellen.
● Datei xx.va (Teilanlage) mit Doppelklick selektieren.
Nachfolgende Dialogbox wird geöffnet.
● Eintrag Konsistenzprüfer anklicken.
Die Konsistenzprüfung für alle in der gewählten Teilanlage enthaltenen Rüstungen wird durch-
geführt.
Nach erfolgreicher Prüfung wird eine entsprechende Meldung angezeigt.
HINWEIS
Die Konsistenzprüfung muss für alle Rüstungen durchgeführt werden.
● Nach Abschluß der Konsistenzprüfung den Pfeilbutton so lange anklicken, bis das Verzeichnis
"Anlagen" geschlossen ist.
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.3 Datenmanager Softwareversion 502.xx Ausgabe 10/2000
136
I
t I I
4.3.5 Beenden des Datenmanagers
Wird das Hauptfenster des Datenmanagers geschlossen, ist dieser nicht mehr aktiv und kann nur noch über
das Desktop-Menü DATEI durch Anklicken des Menüeintrages Datenmanager reaktiviert werden.
● DATEI --> Ende im Hauptfenster des Datenmanagers anklicken.
Das Hauptfenster und alle
geöffneten Fenster der Datenpartner werden geschlossen.
Bei einem erneuten Start des Datenmanagers werden das Hauptfenster und alle zuletzt ge-
öffneten Fenster der Datenpartner wieder dargestellt.
