Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung Softwareversion 502.xx Ausgabe 10/2000 4.4 Bedienoberfl ä che Druck- und Update-Server 137 I t I I 4.4 Bedienoberfl ä che Druck- und Update-Server Die Bedi enoberfl …
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.3 Datenmanager Softwareversion 502.xx Ausgabe 10/2000
136
I
t I I
4.3.5 Beenden des Datenmanagers
Wird das Hauptfenster des Datenmanagers geschlossen, ist dieser nicht mehr aktiv und kann nur noch über
das Desktop-Menü DATEI durch Anklicken des Menüeintrages Datenmanager reaktiviert werden.
● DATEI --> Ende im Hauptfenster des Datenmanagers anklicken.
Das Hauptfenster und alle
geöffneten Fenster der Datenpartner werden geschlossen.
Bei einem erneuten Start des Datenmanagers werden das Hauptfenster und alle zuletzt ge-
öffneten Fenster der Datenpartner wieder dargestellt.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Softwareversion 502.xx Ausgabe 10/2000 4.4 Bedienoberfläche Druck- und Update-Server
137
I
t I I
4.4 Bedienoberfläche Druck- und Update-Server
Die Bedienoberfläche des Druck- und Update-Servers dient im Wesentlichen zum Anmelden (Aktivieren) und
Abmelden (Deaktivieren) der im LR-System physikalisch vorhandenen Geräte, wie Drucker, Disketten- und
Bandlaufwerke. Außerdem können Datenträger für eine Datensicherung vorbereitet (formatiert) werden.
4.4.1 Druck- und Update-Server starten
● In der Desktop-Menüzeile DIENSTE --> Ausstattung anklicken.
Das Hauptfenster des Druck- und Update-Servers wird geöffnet (siehe
Abb. 4.4.1).
4.4.2 Hauptfenster Druck- und Update-Server
Nachfolgend werden die Bereiche des Hauptfensters und deren Funktion erläutert.

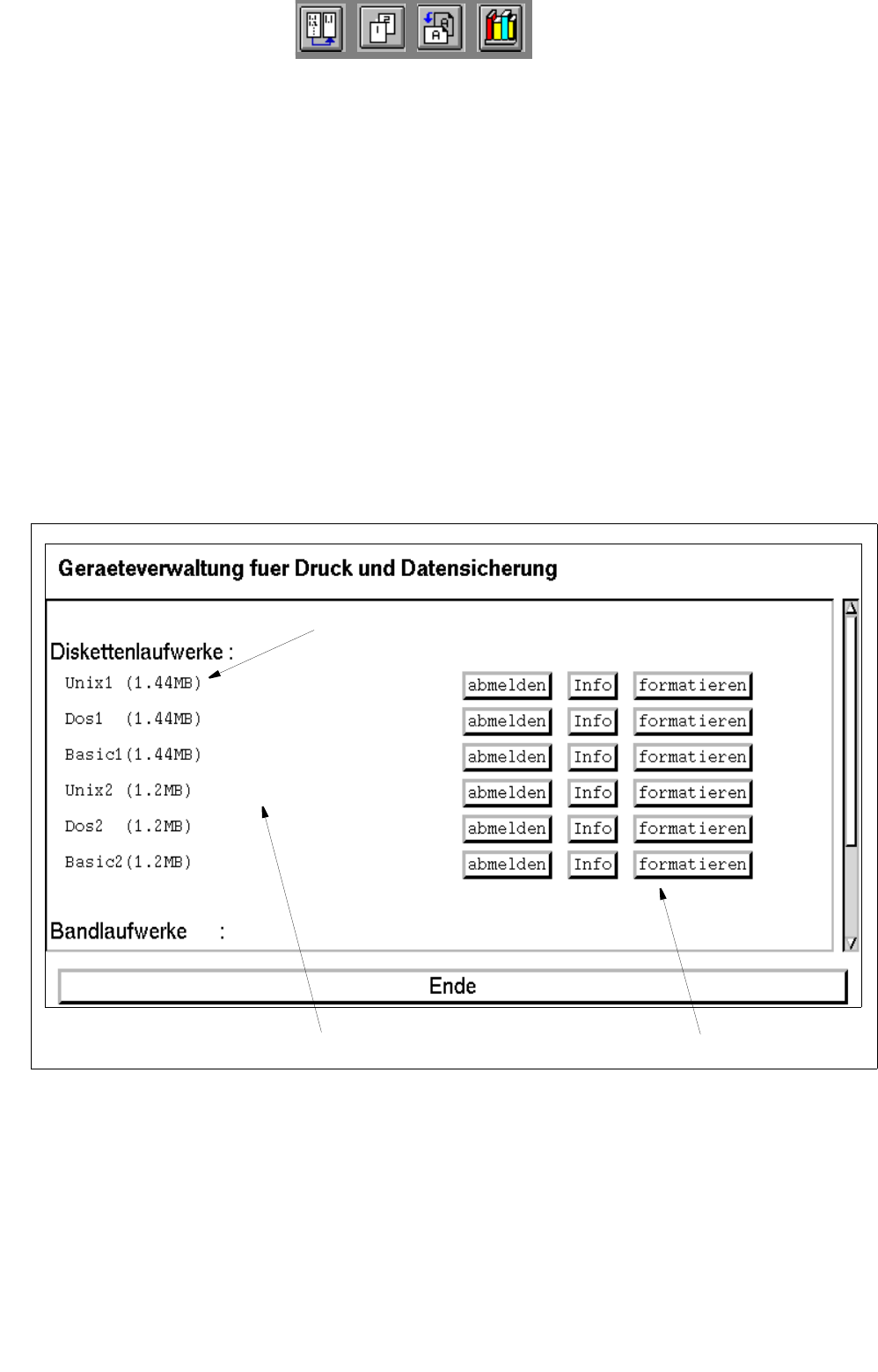

Abb. 4.4.1 Hauptfenster "Druck- und Update-Server"
Das Hauptfenster ist folgendermaßen unterteilt:
- Anzeigebereich
- Kommandobereich
Gerätename
Kommandobereich
Anzeigebereich
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.4 Bedienoberfläche Druck- und Update-Server Softwareversion 502.xx Ausgabe 10/2000
138
I
t I I
Anzeigebereich
Hier werden alle im LR-System physikalisch vorhandenen Drucker, Disketten- und Bandlaufwerke mit ihrem
Gerätenamen und ihrem Zustand (angemeldet oder abgemeldet) angezeigt.
Die Bedeutung der Gerätenamen ist in Abschn. 4.4.2.1 beschrieben.
Kommandobereich
Im Kommandobereich befinden sich neben jedem Gerätenamen mehrere Buttons, mit deren Hilfe das
entsprechende Gerät im Anwender-System angemeldet (aktiviert) oder abgemeldet (deaktiviert) werden kann,
Informationen über das Gerät abgerufen werden können und die Formatierung eines Datenträgers in dem
entsprechenden Laufwerk angestoßen werden kann.
Die Funktion und Ausführung der Kommandos ist in
Abschn. 4.4.2.2 beschrieben.
4.4.2.1 Anzeigebereich
HINWEIS
Voraussetzung für die Anzeige der Gerätenamen ist, dass die Geräte in der Konfigurationsdatei des Druck-
bzw. Update-Servers eingetragen und im UNIX-System angemeldet sind.
Nachfolgend wird die Bedeutung der angezeigten Gerätenamen erläutert:
Diskettenlaufwerke
Unix1 (1.44MB) => 3
1
/
2
"-Diskettenlaufwerk
für 3
1
/
2
"-HD-Disketten, die im UNIX-Format formatiert werden sollen
Dos1 (1.44MB) => 3
1
/
2
"-Diskettenlaufwerk
für 3
1
/
2
"-HD-Disketten, die im DOS-Format formatiert werden sollen
Basic1 (1.44MB) => 3
1
/
2
"-Diskettenlaufwerk
für 3
1
/
2
"-HD-Disketten, die im BASIC-Format (DOS-kompatibel) formatiert
werden sollen
HINWEIS
Bei einem "Pentium"-Rechner ist kein 5
1
/
4
"- Laufwerk installiert (siehe Kap. 1). Deshalb gilt
die Beschreibung der drei nachfolgend aufgeführten Gerätenamen nur für den Rechner-Typ
"SIPLACE 486/66 DX2".
Unix2 (1.2MB) => 5
1
/
4
"-Diskettenlaufwerk
für 5
1
/
4
"-HD-Disketten, die im UNIX-Format formatiert werden sollen
