Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Softwareversion 502.xx Ausgabe 10/2000 4.5 Dateianzeige
151
I
t I I
Im Menü "DIENSTE" sind außer "Suchen/Ersetzen" noch folgende Menüpunkte enthalten, mit deren Hilfe die
entsprechenden Editoren gestartet werden können. Mit Ausnahme des Menüpunktes "Förderer-Editor" sind
sie nur aktiv, wenn eine Zeichenfolge im Anzeigebereich markiert wird.
- Bauelemente-Editor
- Gehäuseform-Editor
- Leiterplatten-Editor
- Umrüstgenerator
- Dosiermuster-Editor
- Förderer-Editor
Beispiel: Starten des Leiterplatten-Editors
● Im Anzeigebereich eine Zeichenfolge mit dem Cursor markieren und dann DIENSTE --> Leiter-
platten-Editor auswählen.
Der Leiterplatten-Editor wird gestartet. Die markierte Zeichenfolge wird als Name der Leiterplatte
in den Editor übernommen.
HINWEIS
Wurde der Name einer bereits bestehenden Leiterplatte markiert (mit oder ohne Suffix), werden
im Leiterplatten-Editor die Daten der gewählten Leiterplatte angezeigt, ansonsten wird eine neue
Leiterplatte erzeugt, deren Name der markierten Zeichenfolge entspricht. Das Suffix ".la" wird
automatisch hinzugefügt.
HINWEIS
Die oben beschriebene Vorgehensweise gilt auch für den Bauelemente-Editor, Gehäuseform-Editor und
Umrüstgenerator. Um den Umrüstgenerator zu starten, muss die komplette Zeichenfolge für den Pfad
markiert werden, in dem sich die Rüst-Datei befindet (z.B. Anlagen/Linie.ak/Teil.va/rüstung1.ar).
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.5 Dateianzeige Softwareversion 502.xx Ausgabe 10/2000
152
I
t I I
4.5.2.3 Menü OPTIONEN
- Datenart
Mit Hilfe dieses Menüpunktes kann aus einer Anzahl von mehreren festgelegten Filtern ein Filter
ausgewählt werden, der bei Anwahl "DATEI --> Öffnen..." in der FSB als Voreinstellung erscheint.

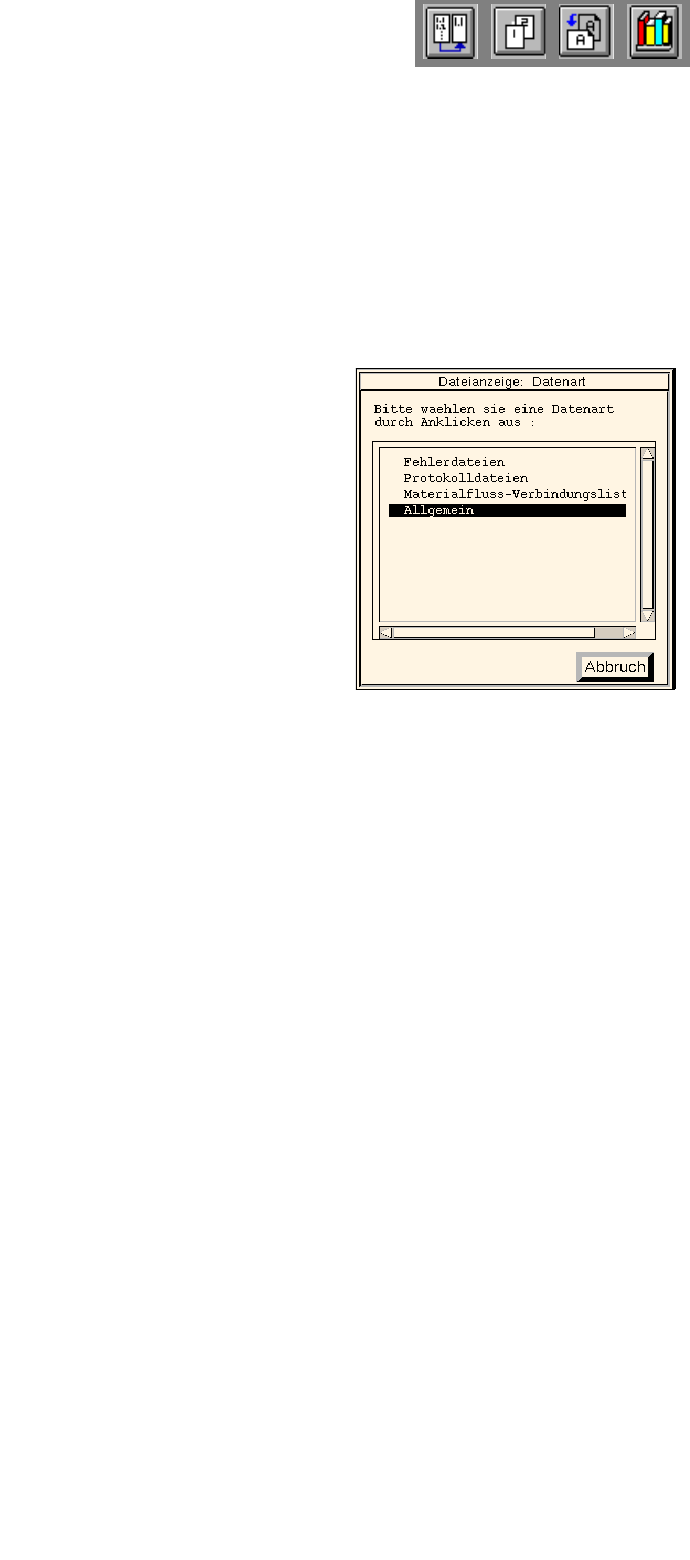

● OPTIONEN --> Datenart wählen.
Die Dialogbox mit der Auswahl der festgelegten Filter wird geöffnet.
● Gewünschte Datenart, z.B. Fehlerdateien, anklicken (oder Abbruch, wenn die Dialogbox ohne
Auswahl eines Filters geschlossen werden soll).
Die Dialogbox wird geschlossen.
- Druckerauswahl
Mit Hilfe dieses Menüpunktes kann ein installierter Drucker ausgewählt werden.
● OPTIONEN --> Druckerauswahl anklicken.
Das Fenster zur Druckerauswahl wird geöffnet.
● Gewünschten Druckertyp selektieren und die Auswahl mit OK bestätigen.
- Zustand sichern
Hiermit kann die unter Optionen gewählte Datenart und die Druckerauswahl gesichert werden, so
dass diese Voreinstellungen bei einem Neustart der Dateianzeige sofort zur Verfügung stehen.
● OPTIONEN --> Zustand sichern anklicken.
Die aktuell eingestellten Optionen für die Datenart und die Druckerauswahl werden als Default-
Einstellung gesichert.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Softwareversion 502.xx Ausgabe 10/2000 4.6 CAD-Import
153
I
t I I
4.6 CAD-Import
Mit Hilfe der Bedienoberfläche des Programms "CAD-Import" können extern erstellte Bestückdateien (z.B. auf
CAD-Systemen, auf PPS-Systemen, in Datenbanken, usw.) auf einfache Weise an das SIPLACE-Format
angepasst werden.
Im Programm "CAD-Import" wird zwischen zwei Modis unterschieden:
- Konvertiermodus (voreingestellter Modus)
Die Übernahme der Daten erfolgt im Konvertiermodus auf der Grundlage von Filtern.
- Filtereditiermodus
Die Filter, die zur Ermittlung der erforderlichen Bestückdaten aus den zu konvertierenden Dateien
benötigt werden, können im Filtereditiermodus erstellt bzw. modifiziert werden.
Bei der Konvertierung der Bestückdaten wird aus den jeweils äußerst liegenden Bestückpositionen eine
Nutzengröße errechnet. Diese Nutzengröße kann in einem eigenen Fenster des CAD-Imports auf seine
tatsächliche Größe geändert werden. Zusätzlich hierzu kann auch das eingestellte Koordinatensystem in ein
anderes geändert werden.
Zur Darstellung der Leiterplattenstruktur, die aus den konvertierten und modifizierten Bestückdaten erzeugt
wurde, dient die Grafik-Funktion in der Bedienoberfläche des CAD-Imports.
4.6.1 Voraussetzungen/Vorbereitungen für den Import einer extern erstellten
Bestückdatei
-
Die Bestückdatei (CAD-Datei) muss im ASCII-Format vorliegen.
- Der Name der Datei muss mit dem Suffix .cad enden.
- Die Datei muss in das Verzeichnis Stammdaten/CAD-Bibliothek kopiert werden (siehe Abschnitt
4.3.4.1
).
- Folgende BP-Daten müssen mindestens in einer Datenzeile für eine Bestückposition enthalten sein:
der BE-Name,
die x- und y-Koordinaten
der Bestückwinkel
