4 Datenverwaltung Betriebsanleitung Linienrechner UNIX 4.6 CAD-Import Softwareversion 502.xx Ausgabe 10/2000 154 I t I I 4.6.2 CA D-Import starten Die Bedi enoberfl ä c he des CA D-Imports wi rd je na ch Betr iebsart ent…
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Softwareversion 502.xx Ausgabe 10/2000 4.6 CAD-Import
153
I
t I I
4.6 CAD-Import
Mit Hilfe der Bedienoberfläche des Programms "CAD-Import" können extern erstellte Bestückdateien (z.B. auf
CAD-Systemen, auf PPS-Systemen, in Datenbanken, usw.) auf einfache Weise an das SIPLACE-Format
angepasst werden.
Im Programm "CAD-Import" wird zwischen zwei Modis unterschieden:
- Konvertiermodus (voreingestellter Modus)
Die Übernahme der Daten erfolgt im Konvertiermodus auf der Grundlage von Filtern.
- Filtereditiermodus
Die Filter, die zur Ermittlung der erforderlichen Bestückdaten aus den zu konvertierenden Dateien
benötigt werden, können im Filtereditiermodus erstellt bzw. modifiziert werden.
Bei der Konvertierung der Bestückdaten wird aus den jeweils äußerst liegenden Bestückpositionen eine
Nutzengröße errechnet. Diese Nutzengröße kann in einem eigenen Fenster des CAD-Imports auf seine
tatsächliche Größe geändert werden. Zusätzlich hierzu kann auch das eingestellte Koordinatensystem in ein
anderes geändert werden.
Zur Darstellung der Leiterplattenstruktur, die aus den konvertierten und modifizierten Bestückdaten erzeugt
wurde, dient die Grafik-Funktion in der Bedienoberfläche des CAD-Imports.
4.6.1 Voraussetzungen/Vorbereitungen für den Import einer extern erstellten
Bestückdatei
-
Die Bestückdatei (CAD-Datei) muss im ASCII-Format vorliegen.
- Der Name der Datei muss mit dem Suffix .cad enden.
- Die Datei muss in das Verzeichnis Stammdaten/CAD-Bibliothek kopiert werden (siehe Abschnitt
4.3.4.1
).
- Folgende BP-Daten müssen mindestens in einer Datenzeile für eine Bestückposition enthalten sein:
der BE-Name,
die x- und y-Koordinaten
der Bestückwinkel
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.6 CAD-Import Softwareversion 502.xx Ausgabe 10/2000
154
I
t I I
4.6.2 CAD-Import starten
Die Bedienoberfläche des CAD-Imports wird je nach Betriebsart entweder durch Auswahl der Option CAD-
Import im Desktop-Menü "PRODUKT" oder durch Anklicken der Ikone CAD-Import im Bereich "Produkte"
geöffnet.
Außerdem kann die Bedienoberfläche des CAD-Imports auch über den Datenmanager durch Anklicken einer
Datei mit dem Suffix .cad im Verzeichnis Stammdaten/CAD-Bibliothek geöffnet werden.

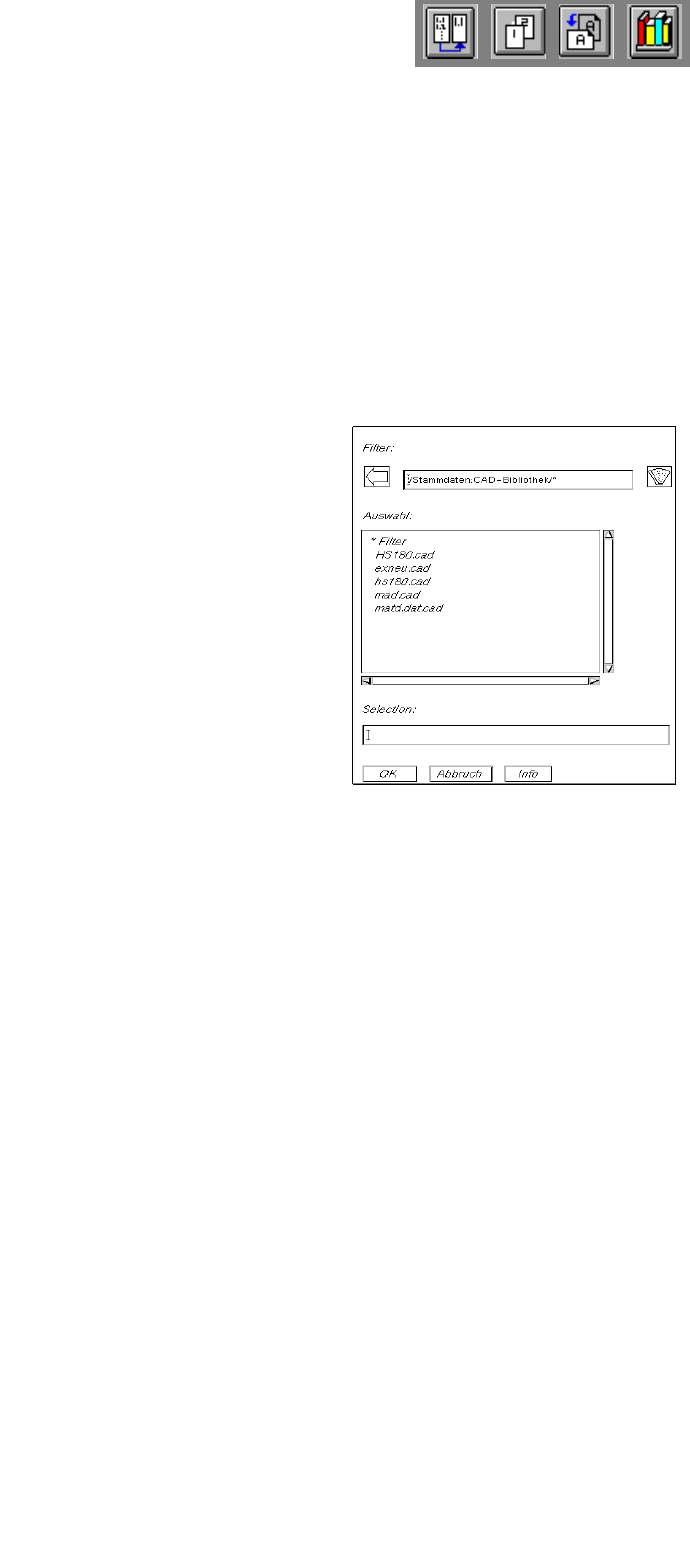

● Ikone CAD-Import im Desktop (oder den Menüeintrag "CAD-Import" im Menü "PRODUKT")
anklicken. Die FSB mit der Liste aller zur Verfügung stehenden ".cad"-Dateien wird geöffnet.
● Namen "xxx.cad" der gewünschten Datei mit Doppelklick selektieren.
Das Hauptfenster des CAD-Imports (siehe
Abb. 4.6.1) wird geöffnet.
Im Anzeigebereich wird der Inhalt der selektierten Datei dargestellt.
Über dem Anzeigebereich ist der Name des zuletzt benutzten Filters neben dem Filterauswahl-
Button eingetragen.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Softwareversion 502.xx Ausgabe 10/2000 4.6 CAD-Import
155
I
t I I

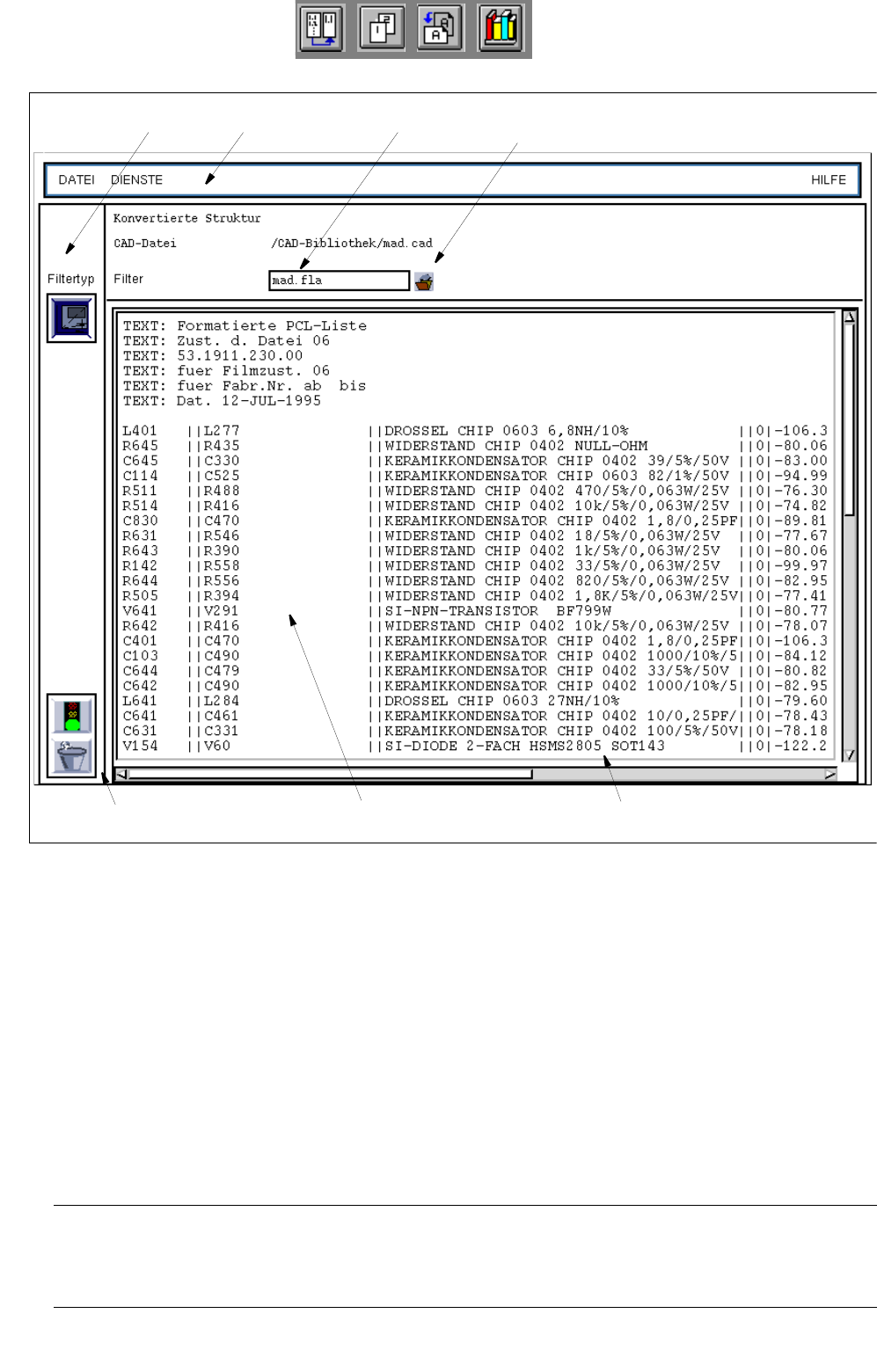

Abb. 4.6.1 Hauptfenster "CAD-Import" (Anzeige der CAD-Daten)
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Auswahlbereich "Filtertyp" (in dieser SW-Version ohne Funktion)
- Filterauswahl-Button
- Anzeigebereich
- Kommandobereich
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "DIENSTE" und "HILFE".
Einige Menüpunkte des Menüs "DATEI" werden in
Abschn. 4.6.2.1 erläutert.
Das Menü "DIENSTE" ist in
Abschn. 4.6.2.2 beschrieben.
HINWEIS
Da das Menü "HILFE" in der Funktion und Bedienung gleich wie in anderen Anwendungsprogrammen
des Linienrechners ist, wird es umfassend in Kap. 2 beschrieben.
Menüzeile
Kommandobereich
CAD-Daten
Filterauswahl-
Anzeigebereich
Auswahlbereich
"Filtertyp"
Filtername
button
