Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Softwareversion 502.xx Ausgabe 10/2000 6.1 Gehäuseform-Editor (GF-Editor)
179
I
t I I
6 Produkt / Gehäuseform
6.1 Gehäuseform-Editor (GF-Editor)
Mit Hilfe des Gehäuseform-Editors wird dem Anwender die Möglichkeit gegeben, Bauelemente in ihren
geometrischen Eigenschaften vollständig zu beschreiben.
Im GF-Editor kann eine bereits definierte Gehäuseform für einen BE-Typ editiert oder eine neue Gehäuseform
für einen BE-Typ erzeugt werden. Jede Gehäuseform wird durch ihre GF-Nummer (Name) identifiziert (z.B. Nr.
"960" für Bauform "QFP100").
6.1.1 GF-Editor starten
- Der GF-Editor wird im "Programmierbetrieb" durch Anklicken der Ikone Gehäuseform im Desktop
oder über den Datenmanager (siehe Kap. 4) aktiviert.
- Wurde das LR-Programm für den "Steuerbetrieb" installiert, kann der GF-Editor über das Desktop-
Menü "PRODUKT" oder über den Datenmanager gestartet werden.
● Ikone Gehäuseform im Desktop (oder den Menüeintrag "Gehäuseformeditor" im Menü "PRODUKT")
anklicken.
Die FSB mit der Dateiauswahl aller bereits definierten Gehäuseformen wird geöffnet.
● Nummer (Name) "xxx.gf" der gewünschten Gehäuseform mit Doppelklick selektieren, oder neue
Nummer bzw. Namen über die Tastatur eingeben und mit OK bestätigen. Das Hauptfenster des
GF-Editors (siehe
Abb. 6.1.1) wird geöffnet.
HINWEIS
Für die Vergabe von GF-Nummern ist der Bereich 1 bis 32767 vorgesehen. Die Nummern 1 bis 1499
sind für Gehäuseformen reserviert, die von SIEMENS PL EA V bereits festgelegt sind oder noch fest-
gelegt werden. Der Bereich 1500 bis 32767 kann für die Vergabe einer neuen GF-Nummer verwen-
det werden. Wird ein Name für die Gehäuseform vergeben, darf dieser max.
20 Zeichen enthalten, ein-
schließlich des Suffixes ".gf". Einige Zeichen dürfen bei der Namensvergabe nicht verwendet werden,
siehe dazu Kap. 2, Abschn. 2.5).
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Softwareversion 502.xx Ausgabe 10/2000
180
I
t I I
HINWEIS

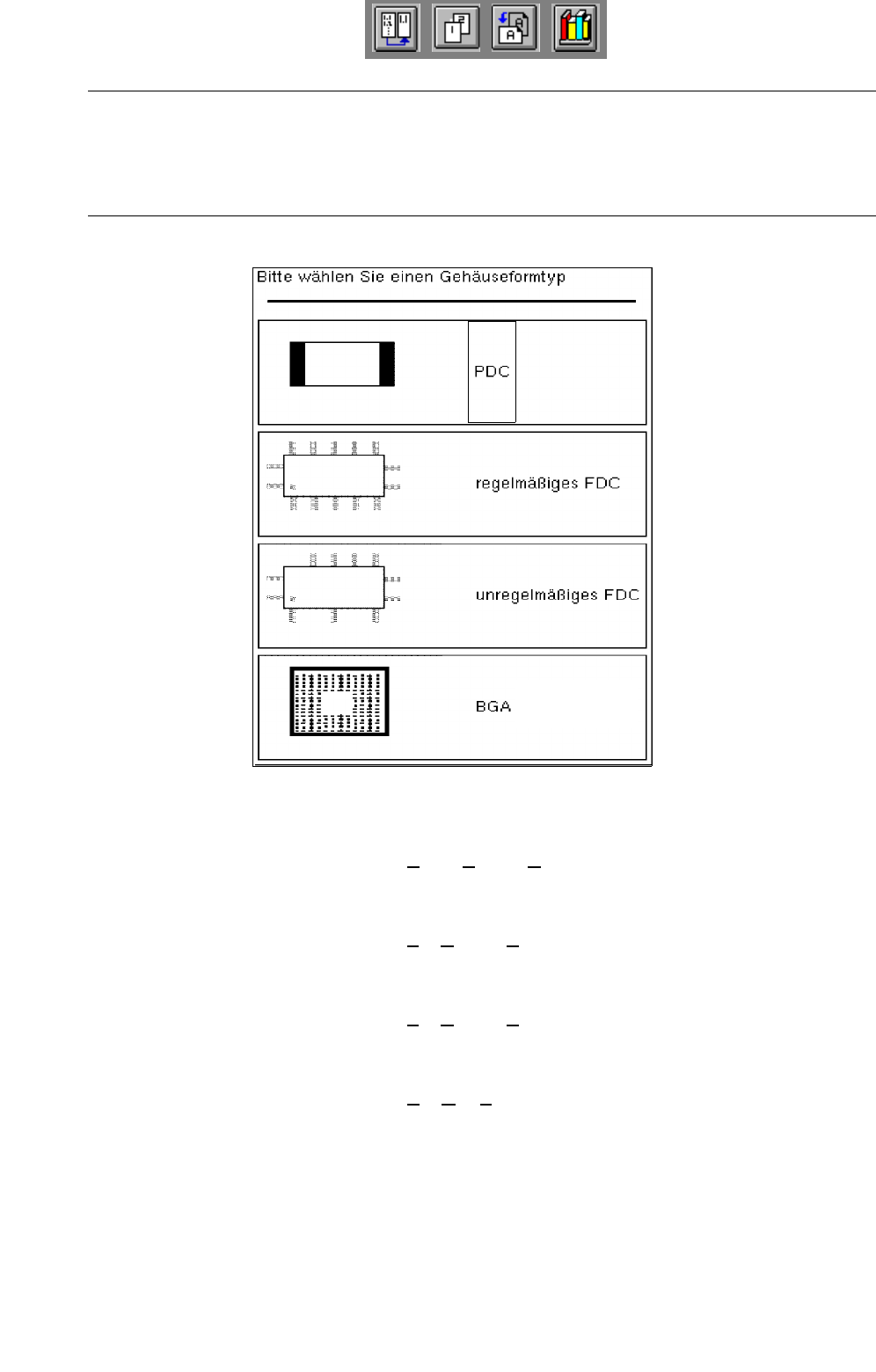

Wurde eine neue GF-Nummer eingegeben, so wird über dem Hauptfenster des GF-Editors zuerst
das Auswahlfenster zur Selektion des gewünschten Gehäuseform-Typs aufgeblendet (siehe unten).
Als Default-Typ ist ein "PDC" selektiert.
Auswahlmöglichkeiten "Gehäuseform-Typ" bei Neudefinition einer Gehäuseform
- PDC Ein Partial Defined Component (BE ohne Beinchen, z.B. Chip
oder Melf) soll beschrieben werden.
- regelmäßiges FDC Ein Full Defined Component (z.B. FlatPack) mit regelmäßiger
Bauform soll beschrieben werden.
- unregelmäßiges FDC Ein Full Defined Component mit unregelmäßiger Bauform soll
beschrieben werden.
- BGA Ein Ball Grid Array soll beschrieben werden.
● Gewünschten Gehäuseform-Typ anklicken.
Das Auswahlfenster schließt sich, und das Hauptfenster des GF-Editors wird mit dem gewählten
Gehäuseform-Typ dargestellt.
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Softwareversion 502.xx Ausgabe 10/2000 6.1 Gehäuseform-Editor (GF-Editor)
181
I
t I I
6.1.2 Hauptfenster GF-Editor
Je nachdem, ob Vision- oder Bearbeitungsdaten editiert werden sollen, wird durch Anwahl der gewünschten
Option im Einstellbereich (siehe Abschn. 6.1.2.2) der Aufbau des Hauptfensters bestimmt.
HINWEIS
Das Hauptfenster des GF-Editors wird immer zuerst mit der Ansicht der Visiondaten geöffnet.
● Visiondaten bzw. Bearbeitungsdaten anklicken.
Das Hauptfenster wird entsprechend aufgebaut (siehe
Abb. 6.1.1 bis Abb. 6.1.4).

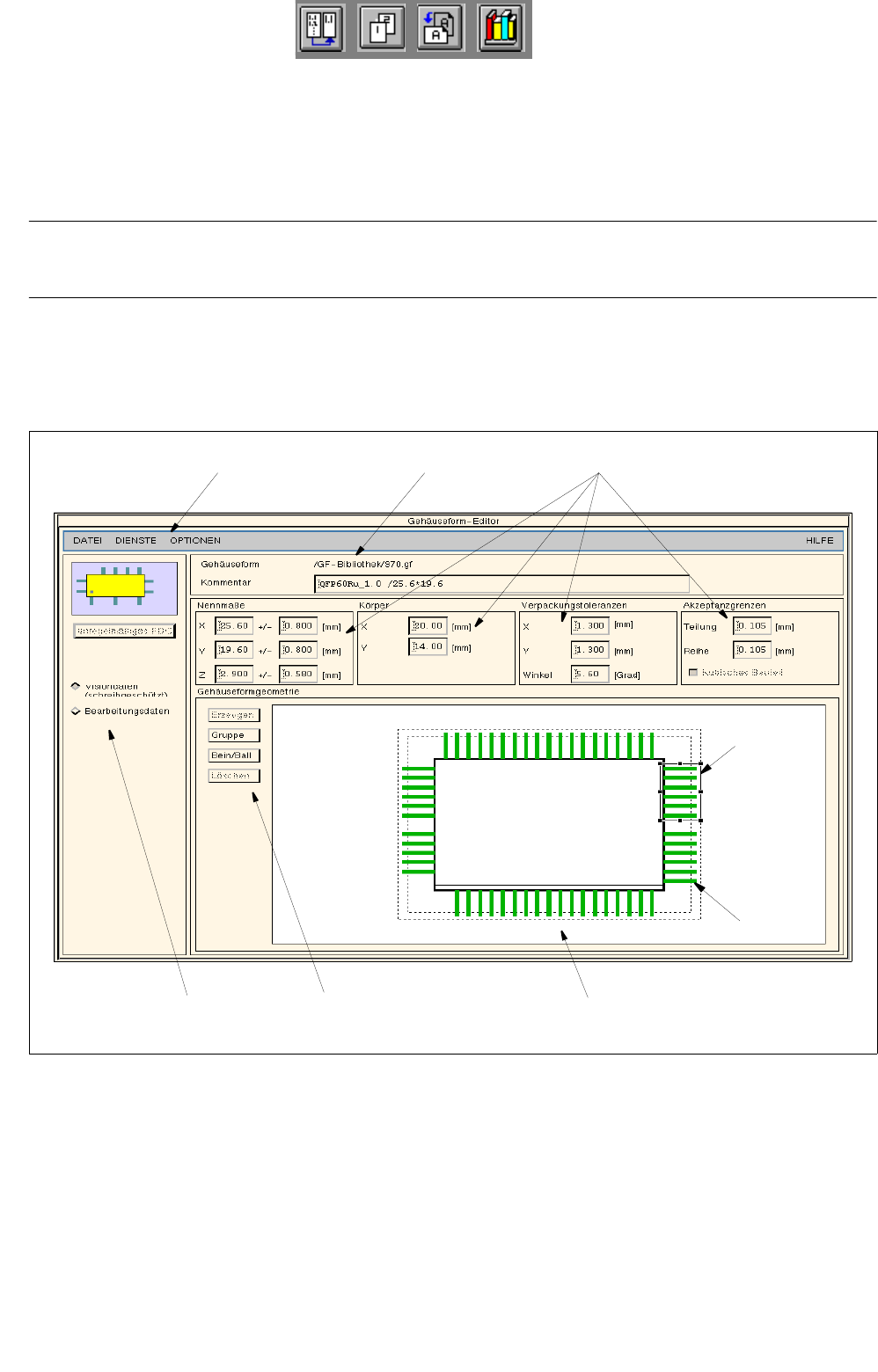

Abb. 6.1.1 Hauptfenster "GF-Editor" (Ansicht Visiondaten - unregelmäßiges FDC)
Bereich für allgemeine Kommandobereich Anzeigebereich
Menüzeile Titelzeile Editierbereiche
selektierte
Beinchengruppe
Beinchen
Einstellungen
