8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Softwareversion 502.xx Ausgabe 10/2000
238
I
t I I
8.1.1.4 LP-Koordinatensystem
- Jede Leiterplatte ist hierarchisch strukturiert. Jedem Strukturelement (LP-Typ) ist ein eigenes Koordinaten-
system zugeordnet. Es liegt jeweils achsparallel zu den Außenkanten des Strukturelements.
- Die Koordinatensysteme der einzelnen Struktukturelemente (LP-Typen) sind in der Ebene verschoben und
gedreht.
Sie sind jeweils durch einen Vektor (siehe
Abb. 8.1.2) miteinander verbunden.
Ein Winkel gibt die Drehlage der Koordinatensysteme zueinander an.
- Das äußere Koordinatensystem der gesamten Leiterplatte liegt achsparallel zum Maschinen-Koordinaten-
system.
- Der Winkel zwischen dem Maschinen-Koordinatensystem und dem LP-Koordinatensystem kann 0°, 90°,
180° oder 270° betragen.
- Der Winkel zwischen Koordinatensystemen der weiteren LP-Unterstrukturen ist beliebig. Er wird in 1/100°
angegeben.
- Der Drehwinkel wird gegen den Uhrzeigersinn (siehe Abb. 8.1.2) angegeben. Dies gilt für alle Winkel-
angaben!

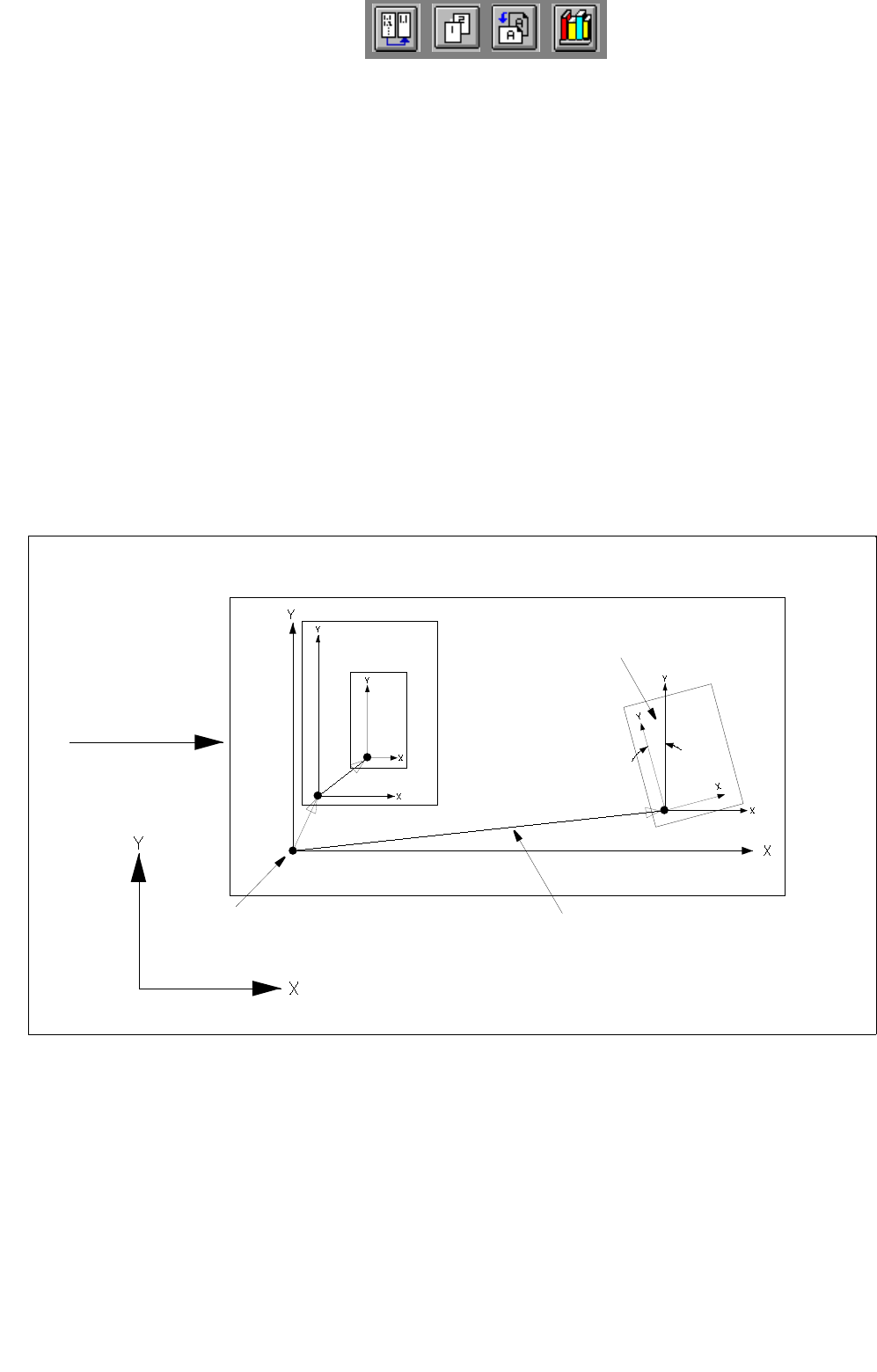

Abb. 8.1.2 Beispiel "LP-Koordinatensystem" (LP-Lage in der Maschine = 0° )"
Nullpunkt der Leiterplatte
Maschinen-Koordinatensystem
LP-Transportrichtung
Vektor
Drehwinkel
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 502.xx Ausgabe 10/2000 8.1 Leiterplatten-Editor
239
I
t I I
- Die Vektoren für Bestückpositionen, Passmarken und Inkpunkte gehen vom Nullpunkt des jeweiligen
LP-Typs aus.
- Die Vektoren für Passmarken der Bestückpositionen gehen von der Bestückposition aus.

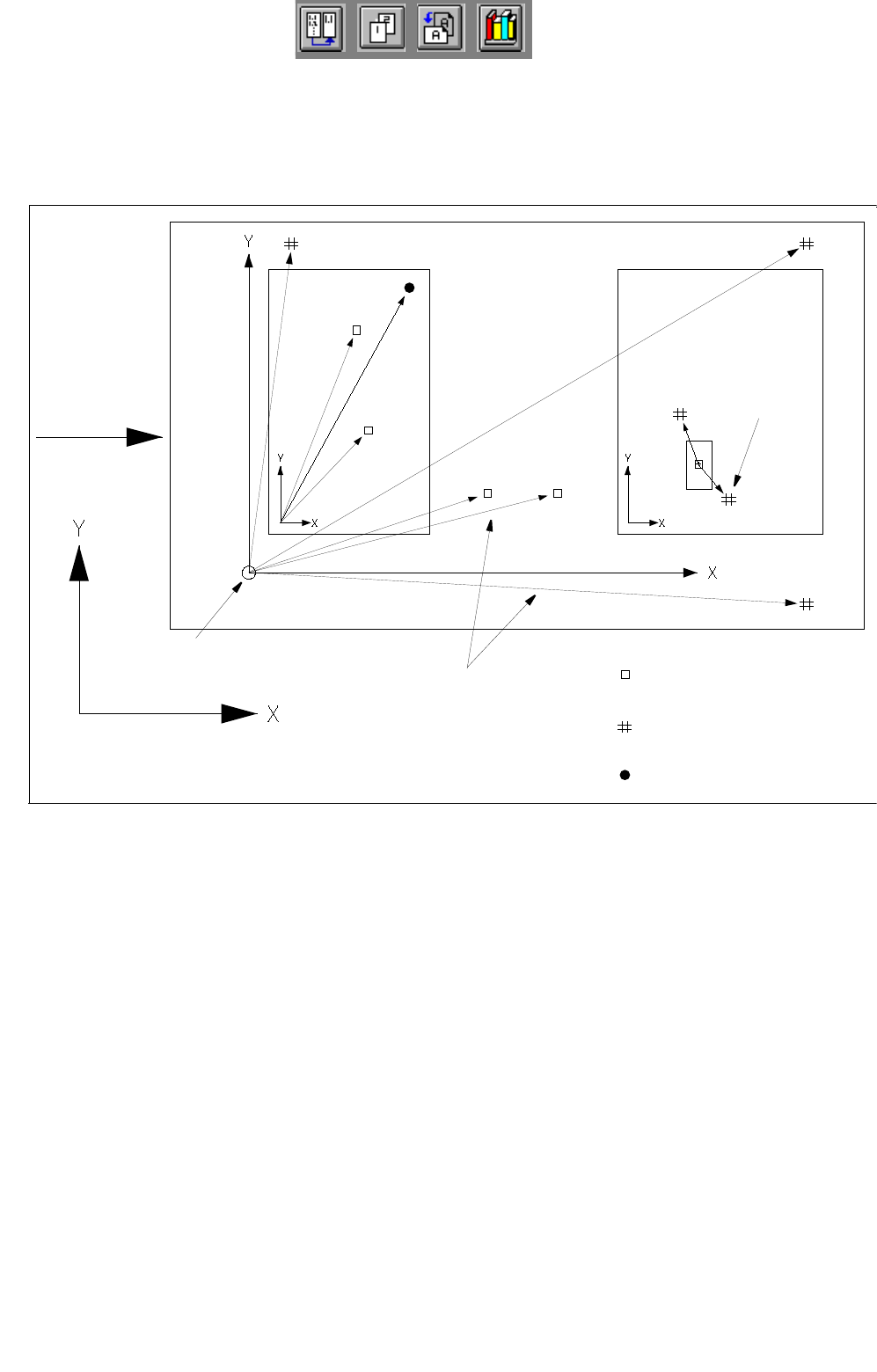

Abb. 8.1.3 Beispiel "Koordinaten für Bestückpositionen, Passmarken und Inkpunkte"
Bestückposition
Passmarke (PM)
Inkpunkt
Vektoren
LP-Transport-
Maschinen-Koordinatensystem
PM für BP-
Lageerkennung
Nullpunkt der Leiterplatte
richtung
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Softwareversion 502.xx Ausgabe 10/2000
240
I
t I I
8.1.2 Leiterplatten-Editor starten
- Der LP-Editor wird im "Programmierbetrieb" durch Anklicken der Ikone Leiterplatte im Desktop oder
über den Datenmanager (siehe Kap. 4) aktiviert.
- Wurde das LR-Programm für den "Steuerbetrieb" installiert, kann der LP-Editor über das Desktop-
Menü "PRODUKT" oder über den Datenmanager gestartet werden.
● Ikone Leiterplatte im Desktop (oder den Menüeintrag "Leiterplatteneditor" im Menü "PRODUKT")
anklicken. Die FSB mit der Dateiauswahl aller bereits definierten Leiterplatten wird geöffnet.
● Namen "xxx.la" der gewünschten Leiterplatte mit Doppelklick selektieren, oder neuen
Namen über die Tastatur eingeben und mit OK bestätigen. Das Hauptfenster des LP-Editors,
der sog. Struktur-Editor (siehe
Abb. 8.1.4) wird geöffnet.
HINWEIS
Der LP-Name darf max.
20 Zeichen enthalten, einschließlich des Suffixes ".la". Einige Zeichen
dürfen bei der Namensvergabe nicht verwendet werden, siehe dazu Kap. 2, Abschn. 2.3.
