8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX 8.1 Leiterplatten-Editor Softwareversion 502.xx Ausgabe 10/2000 240 I t I I 8.1.2 Leiter platten-Edit or starte n - Der LP-E ditor wird im "Progr ammierb…
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 502.xx Ausgabe 10/2000 8.1 Leiterplatten-Editor
239
I
t I I
- Die Vektoren für Bestückpositionen, Passmarken und Inkpunkte gehen vom Nullpunkt des jeweiligen
LP-Typs aus.
- Die Vektoren für Passmarken der Bestückpositionen gehen von der Bestückposition aus.
Abb. 8.1.3 Beispiel "Koordinaten für Bestückpositionen, Passmarken und Inkpunkte"
Bestückposition
Passmarke (PM)
Inkpunkt
Vektoren
LP-Transport-
Maschinen-Koordinatensystem
PM für BP-
Lageerkennung
Nullpunkt der Leiterplatte
richtung
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Softwareversion 502.xx Ausgabe 10/2000
240
I
t I I
8.1.2 Leiterplatten-Editor starten
- Der LP-Editor wird im "Programmierbetrieb" durch Anklicken der Ikone Leiterplatte im Desktop oder
über den Datenmanager (siehe Kap. 4) aktiviert.
- Wurde das LR-Programm für den "Steuerbetrieb" installiert, kann der LP-Editor über das Desktop-
Menü "PRODUKT" oder über den Datenmanager gestartet werden.
● Ikone Leiterplatte im Desktop (oder den Menüeintrag "Leiterplatteneditor" im Menü "PRODUKT")
anklicken. Die FSB mit der Dateiauswahl aller bereits definierten Leiterplatten wird geöffnet.
● Namen "xxx.la" der gewünschten Leiterplatte mit Doppelklick selektieren, oder neuen
Namen über die Tastatur eingeben und mit OK bestätigen. Das Hauptfenster des LP-Editors,
der sog. Struktur-Editor (siehe
Abb. 8.1.4) wird geöffnet.
HINWEIS
Der LP-Name darf max.
20 Zeichen enthalten, einschließlich des Suffixes ".la". Einige Zeichen
dürfen bei der Namensvergabe nicht verwendet werden, siehe dazu Kap. 2, Abschn. 2.3.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 502.xx Ausgabe 10/2000 8.1 Leiterplatten-Editor
241
I
t I I
8.1.3 Hauptfenster Struktur-Editor
Nachfolgend werden die Bereiche des Hauptfensters und deren Funktion erläutert.

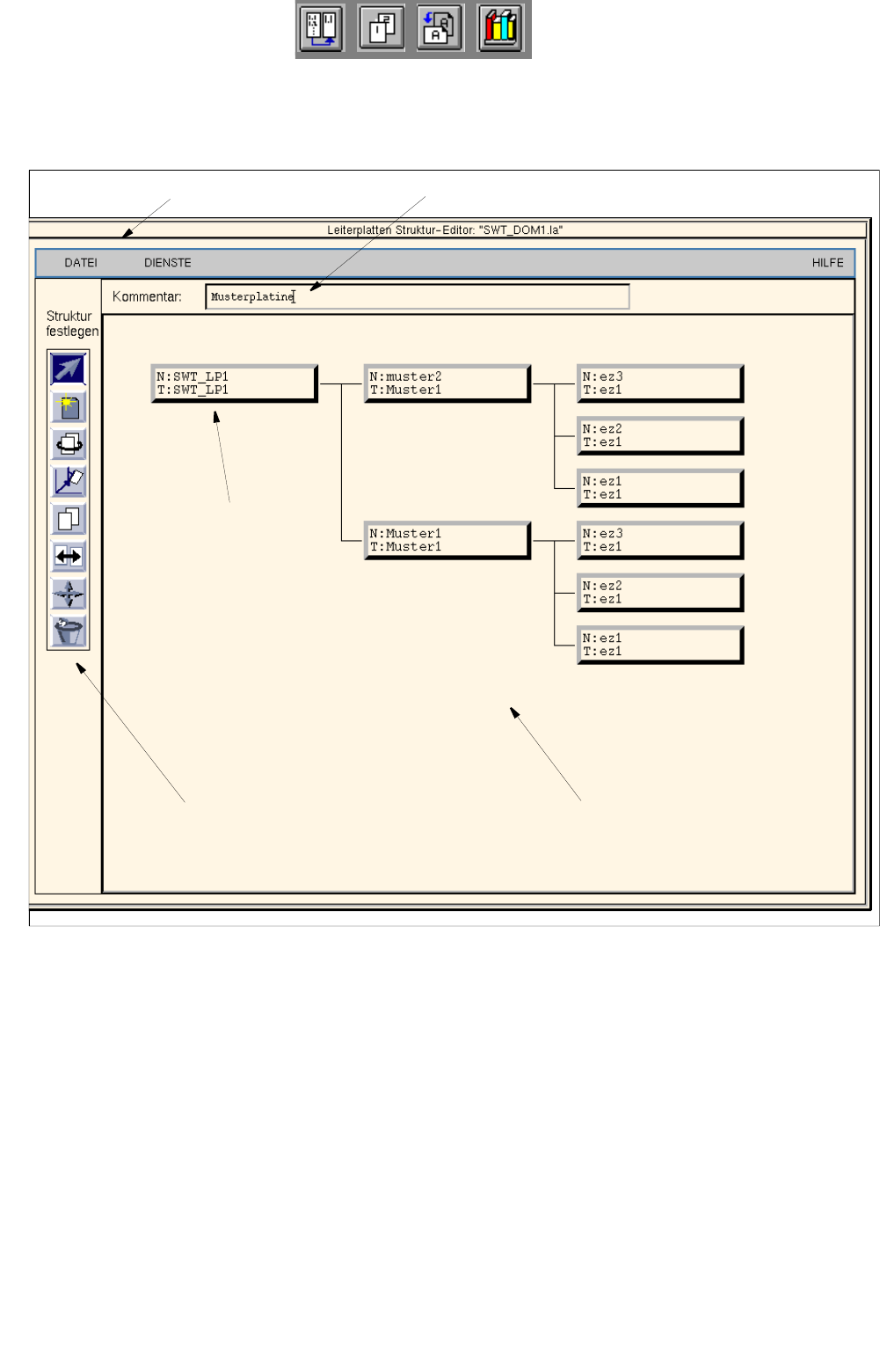

Abb. 8.1.4 Hauptfenster "Struktur-Editor" (Anzeige "Struktur-Mode")
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Editierfeld
- Anzeigebereich
- Kommandobereich (nur im Struktur-Mode)
- Einstellbereich (nur im Grafik-Mode, siehe Abb. 8.1.6)
Menüzeile
Anzeigebereich
Kommandobereich
oberste Teilstruktur
Editierfeld
