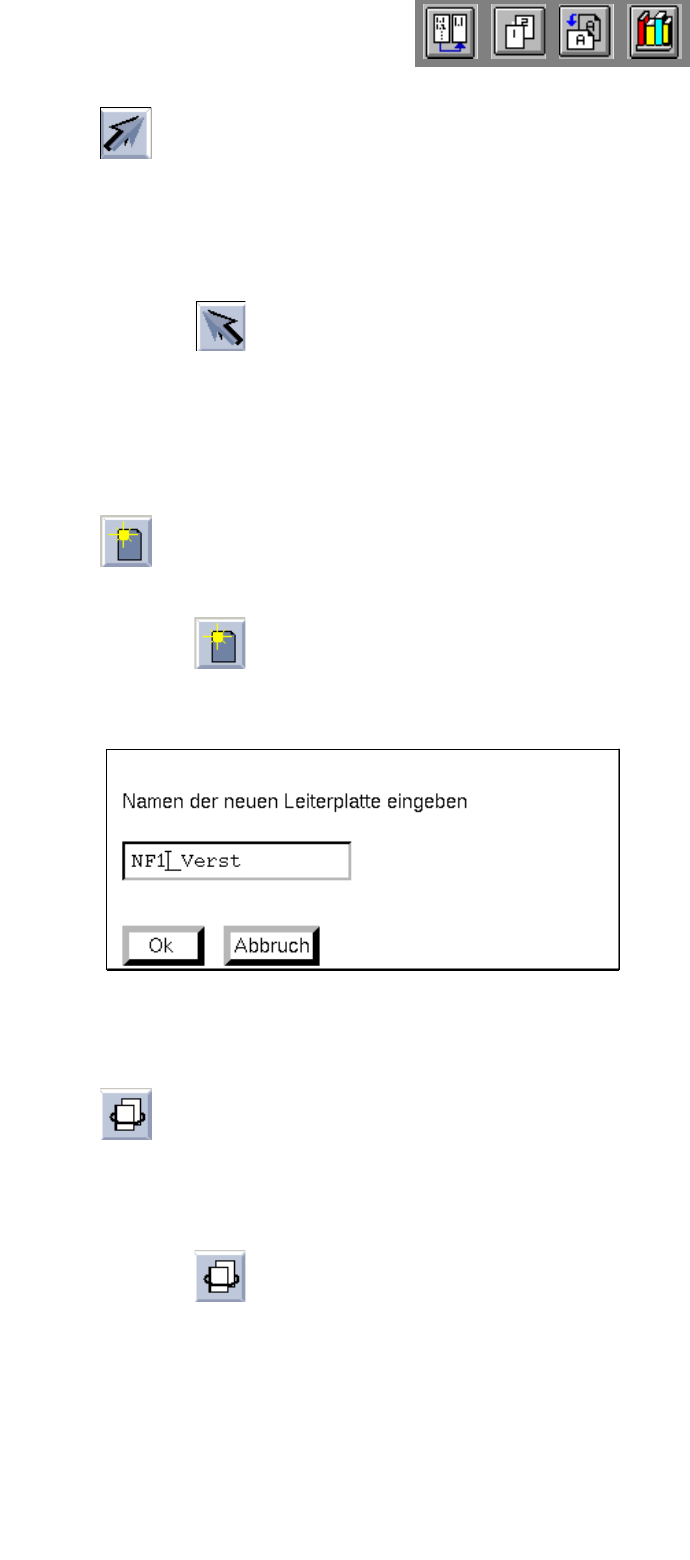

- Selektieren
Ist diese Ikone aktiv (invers dargestellt, mit Pfeil von links unten nach rechts oben), kann für die nach-
folgend selektierte LP-Teilstruktur der BP- oder NU-Editor aufgerufen werden. Ist die oberste LP-Teil-
struktur selektiert, kann die aktuelle Leiterplatte mit Hilfe der Menüfunktion "Kopiere Leiterplatte"
vervielfältigt werden.
● Ikone aktivieren.
● LP-Teilstruktur im Anzeigebereich durch Mausklick selektieren.
Die selektierte Teilstruktur ist hellgrün markiert. Alle mit ihr verlinkten Teilstrukturen sind dunkel-
grün markiert.
● Gewünschte Menüfunktion (z.B. DIENSTE --> NU-Editor...) auswählen.
- Erzeugen einer neuen LP-Teilstruktur mit einem zugehörigen neuen LP-Typ
Damit kann eine neue Teilstruktur mit dem Verweis auf einen neuen LP-Typ erzeugt werden.
● Ikone aktivieren.
● LP-Typ selektieren.
Die nachfolgende Dialogbox wird geöffnet:
● Den Namen eingeben und mit Ok bestätigen.
Der neue LP-Typ wird an den selektierten angehängt im Anzeigebereich dargestellt.
- Duplizieren einer LP-Teilstruktur
Von einer LP-Teilstruktur kann ein schon vorhandener Verweis auf einen LP-Typ dupliziert und damit
eine neue Teilstruktur erzeugt werden.
Die Daten der duplizierten LP-Teilstruktur sind bis auf die Koordinaten identisch.
● Ikone aktivieren.
● LP-Teilstruktur selektieren.
Es erscheint die Dialogbox für die Eingabe des Namens.
● Den Namen eingeben und mit Ok bestätigen.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 502.xx Ausgabe 10/2000 8.1 Leiterplatten-Editor
247
I
t I I

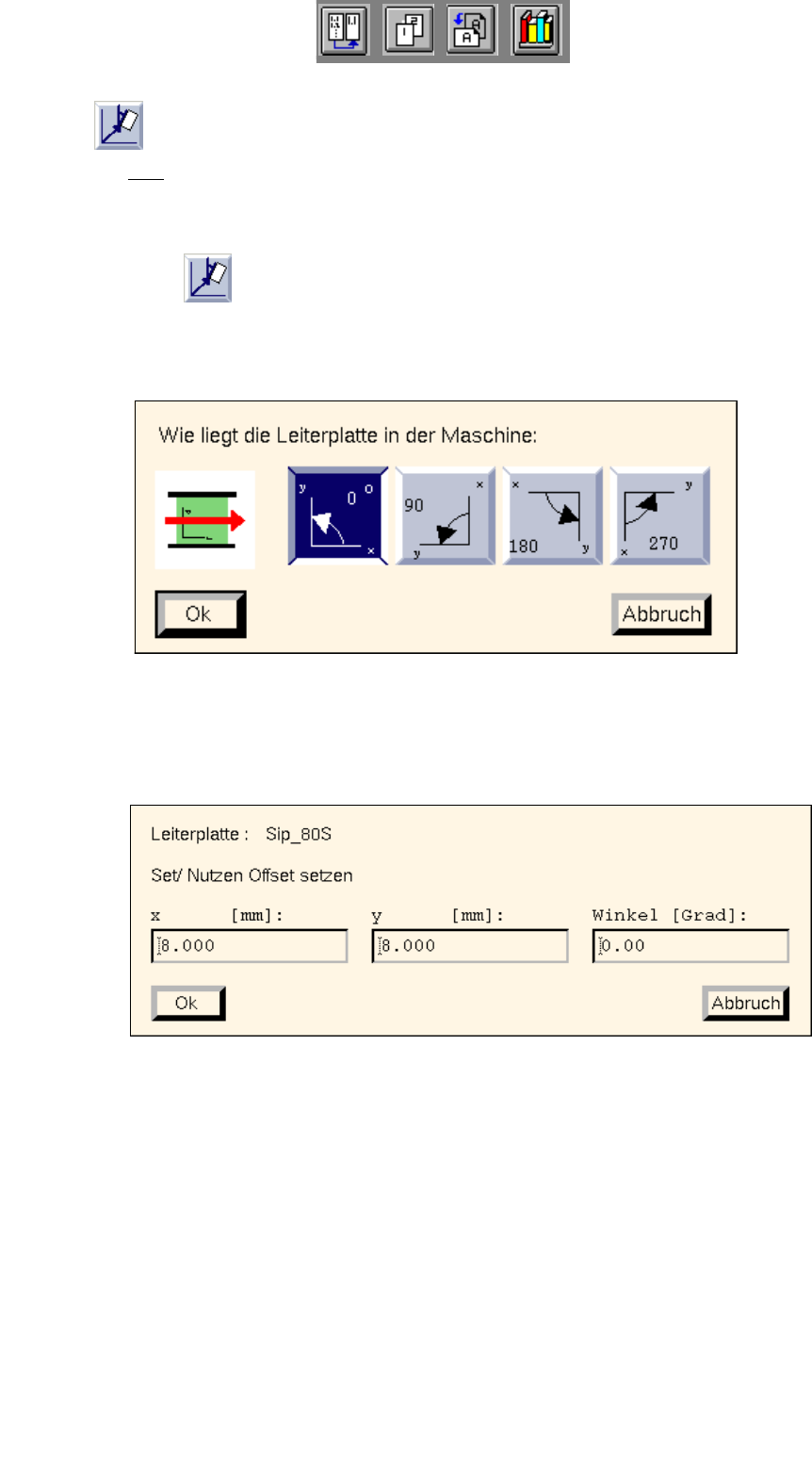

- Nutzen-Offset setzen
Für jede Teilstruktur muss ein Nutzen-Offset eingegeben werden. Durch die Eingabe des Nutzen-
Offsets wird dem LP-Typ ein Koordinaten-Offset beigefügt und somit eine LP-Teilstruktur vollständig
beschrieben.
● Ikone aktivieren.
● Um die Lage der Leiterplatte (gesamter Nutzen) in der Maschine zu definieren, zuerst die in der
LP-Struktur oberste LP-Teilstruktur anklicken.
Es erscheint die nachfolgende Dialogbox:
● Lage 0°, 90°, 180° oder 270° durch Anklicken in der Dialogbox wählen.
● Mit Ok bestätigen.
● LP-Teilstruktur aus der LP-Struktur anklicken.
Die folgende Dialogbox wird geöffnet:
● X-, y-Koordinaten und Winkel zur oberen LP-Teilstruktur (Nutzen), in dem die selektierte untere
Teilstruktur enthalten ist, eintragen (siehe
Abb. 8.1.2).
● Mit Ok bestätigen.
● Vorgang mit allen in der geladenen LP-Struktur vorhandenen LP-Teilstrukturen wiederholen.
