8.1.6 Fenster BP-Editor
Für jeden erzeugten LP-Typ kann ein BP-Editor geöffnet werden (siehe Beschreibung Seite 8 - 244).
Nachfolgend werden die Bereiche des BP-Editor-Fensters und deren Funktion erläutert.

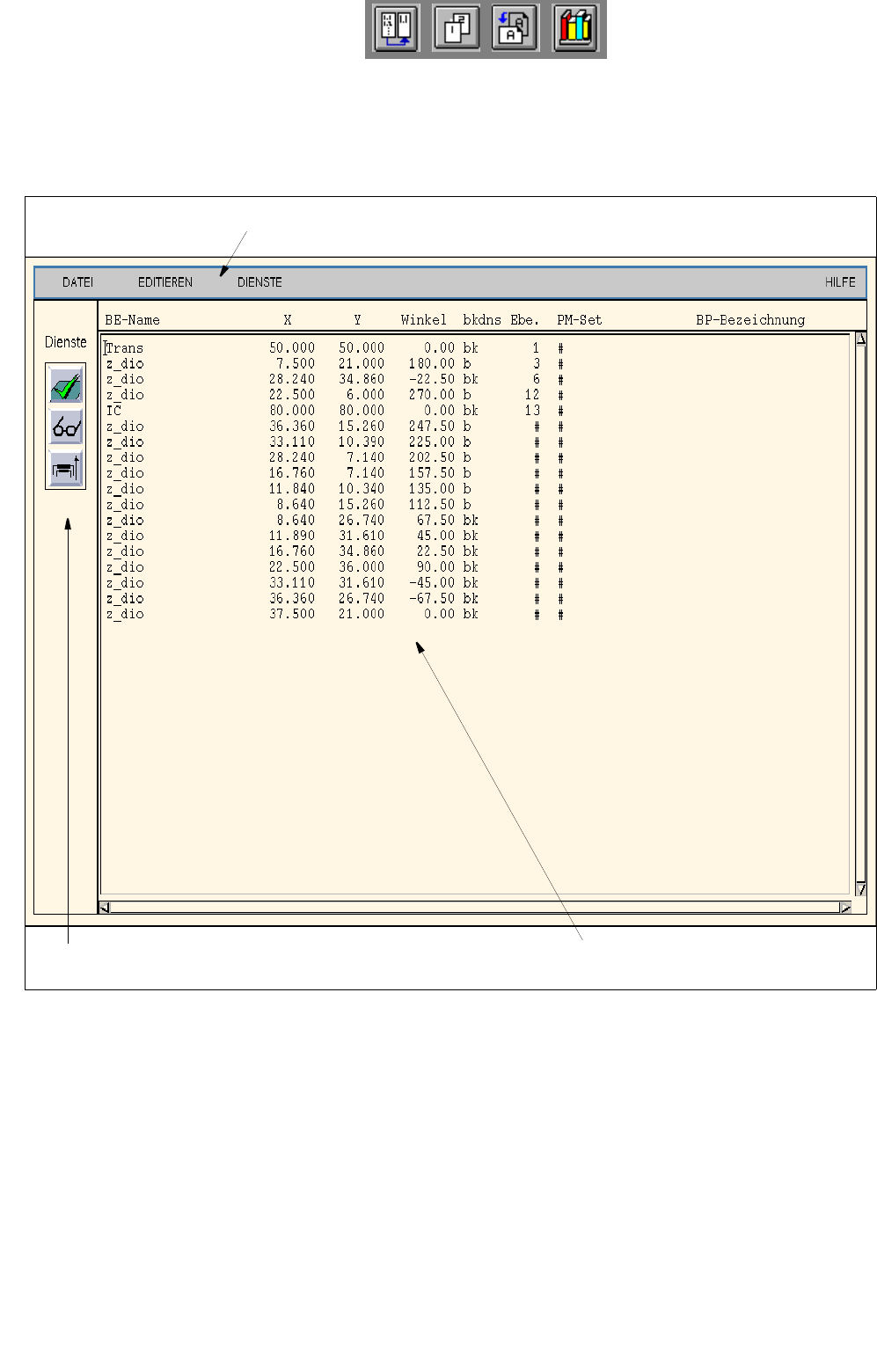

Abb. 8.1.11 Fenster "BP-Editor"
Das Fenster ist folgendermaßen unterteilt:
- Menüzeile
- Editierbereich
- Kommandobereich
Menüzeile
Editierbereich
Kommandobereich
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 502.xx Ausgabe 10/2000 8.1 Leiterplatten-Editor
271
I
t I I
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", EDITIEREN", "DIENSTE" und "HILFE".
Das Menü "EDITIEREN" ist in Abschn. 8.1.6.1 vollständig beschrieben und das Menü "DIENSTE" in Abschn.
8.1.6.2
.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Editierbereich (siehe
Abschn. 8.1.6.3)
Im Editierbereich des BP-Editor-Fensters (siehe
Abb. 8.1.11) kann für jeden im Struktur-Editor selektierten
Leiterplatten-Typ ein Bestückprogramm erstellt werden. Es enthält die Positionen der zu bestückenden Bauteile
(bezogen auf den LP-Nullpunkt, siehe Abb. 8.1.3) und die eventuell für eine BE-Lageerkennung erforderlichen
Passmarken-Sets.
Ein fertiges Bestückprogramm kann auch von einem anderen LP-Typ übernommen und ggf. modifiziert werden.
Es ist außerdem möglich, nur die Teile aus einem Bestückprogramm zu kopieren, die für einen anderen LP-
Typ erforderlich sind.
Kommandobereich (siehe
Abschn. 8.1.6.4)
In diesem Bereich befinden sich die Ikonen für die Kommandos "BP-Daten prüfen", "Suchen/Ersetzen" und
"Sortieren". Mit ihrer Hilfe können die eingegebenen BP-Daten überprüft, gesucht/ersetzt oder ggf. nach Ebenen
sortiert werden.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Softwareversion 502.xx Ausgabe 10/2000
272
I
t I I
8.1.6.1 Menü EDITIEREN
- Zurücksetzen der BP-Daten
Die für den entsprechenden LP-Typ schon vorhandenen Eintragungen können aus dem Editierbe-
reich gelöscht werden.
● EDITIEREN --> Reset BP anklicken.
Alle
Eintragungen werden aus dem Editierbereich gelöscht, und es können neue Eintragungen
vorgenommen werden.
HINWEIS
Wird der LP-Editor ohne "Sichern" (im Struktur-Editor) beendet, werden bei einem erneuten Aufrufen
des (LP)BP-Editors die alten Daten wieder angezeigt.
- BP laden von einem vorhandenen LP-Typ
Mit dieser Funktion kann ein Bestückprogramm von einem anderen LP-Typ in den BP-Editor des
aktuellen LP-Typs geladen werden.
● Ikone im Kommandobereich des aktuellen Struktur-Editors aktivieren.
● LP-Teilstruktur (Ziel) selektieren.
● DIENSTE --> BP-Editor... anklicken.
Der BP-Editor wird geöffnet.
● DATEI --> Öffnen... anklicken.
Die FSB zur Auswahl der (Quell)Leiterplatte wird geöffnet (siehe
Seite 8 - 240).
● Leiterplatte mit Doppelklick auswählen.
Das Hauptfenster des neuen Struktur-Editors wird geöffnet.
● LP-Teilstruktur, welche die zu kopierenden BP-Daten enthält, anklicken (Quelle).
● EDITIEREN --> BP laden von im aktuellen BP-Editor (Ziel) aktivieren.
Es erscheint folgende Dialogbox:
● Dialogbox mit Ok bestätigen.
Das geladene Bestückprogramm wird im Fenster des BP-Editors angezeigt.
HINWEIS
Waren bereits Daten im Editierbereich eingetragen, werden diese durch die kopierten Daten ersetzt.
