Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 502.xx Ausgabe 10/2000 8.1 Leiterplatten-Editor
271
I
t I I
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", EDITIEREN", "DIENSTE" und "HILFE".
Das Menü "EDITIEREN" ist in Abschn. 8.1.6.1 vollständig beschrieben und das Menü "DIENSTE" in Abschn.
8.1.6.2
.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Editierbereich (siehe
Abschn. 8.1.6.3)
Im Editierbereich des BP-Editor-Fensters (siehe
Abb. 8.1.11) kann für jeden im Struktur-Editor selektierten
Leiterplatten-Typ ein Bestückprogramm erstellt werden. Es enthält die Positionen der zu bestückenden Bauteile
(bezogen auf den LP-Nullpunkt, siehe Abb. 8.1.3) und die eventuell für eine BE-Lageerkennung erforderlichen
Passmarken-Sets.
Ein fertiges Bestückprogramm kann auch von einem anderen LP-Typ übernommen und ggf. modifiziert werden.
Es ist außerdem möglich, nur die Teile aus einem Bestückprogramm zu kopieren, die für einen anderen LP-
Typ erforderlich sind.
Kommandobereich (siehe
Abschn. 8.1.6.4)
In diesem Bereich befinden sich die Ikonen für die Kommandos "BP-Daten prüfen", "Suchen/Ersetzen" und
"Sortieren". Mit ihrer Hilfe können die eingegebenen BP-Daten überprüft, gesucht/ersetzt oder ggf. nach Ebenen
sortiert werden.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Softwareversion 502.xx Ausgabe 10/2000
272
I
t I I
8.1.6.1 Menü EDITIEREN
- Zurücksetzen der BP-Daten
Die für den entsprechenden LP-Typ schon vorhandenen Eintragungen können aus dem Editierbe-
reich gelöscht werden.
● EDITIEREN --> Reset BP anklicken.
Alle
Eintragungen werden aus dem Editierbereich gelöscht, und es können neue Eintragungen
vorgenommen werden.
HINWEIS
Wird der LP-Editor ohne "Sichern" (im Struktur-Editor) beendet, werden bei einem erneuten Aufrufen
des (LP)BP-Editors die alten Daten wieder angezeigt.
- BP laden von einem vorhandenen LP-Typ
Mit dieser Funktion kann ein Bestückprogramm von einem anderen LP-Typ in den BP-Editor des
aktuellen LP-Typs geladen werden.
● Ikone im Kommandobereich des aktuellen Struktur-Editors aktivieren.
● LP-Teilstruktur (Ziel) selektieren.
● DIENSTE --> BP-Editor... anklicken.
Der BP-Editor wird geöffnet.
● DATEI --> Öffnen... anklicken.
Die FSB zur Auswahl der (Quell)Leiterplatte wird geöffnet (siehe
Seite 8 - 240).
● Leiterplatte mit Doppelklick auswählen.
Das Hauptfenster des neuen Struktur-Editors wird geöffnet.
● LP-Teilstruktur, welche die zu kopierenden BP-Daten enthält, anklicken (Quelle).
● EDITIEREN --> BP laden von im aktuellen BP-Editor (Ziel) aktivieren.

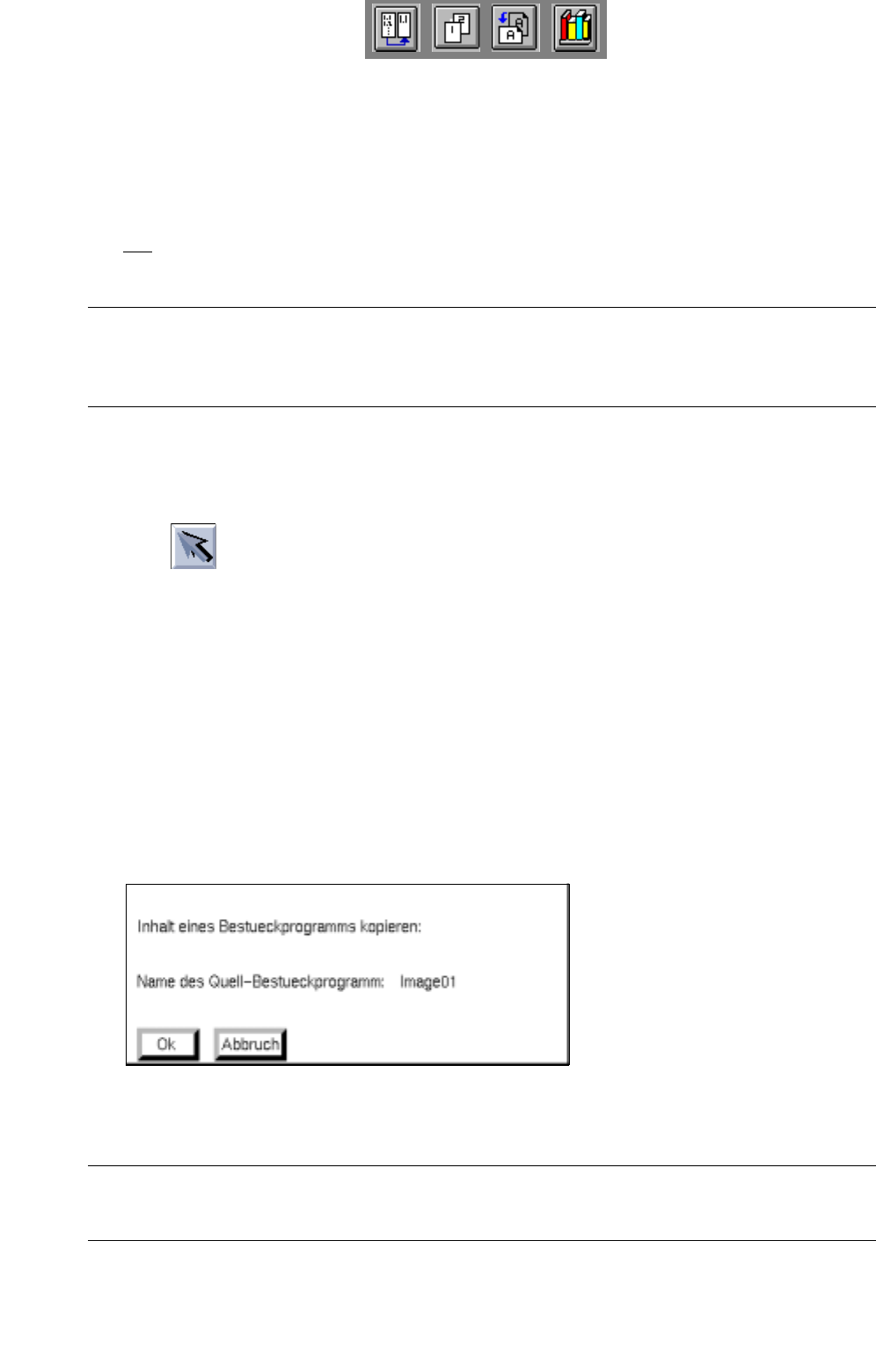

Es erscheint folgende Dialogbox:
● Dialogbox mit Ok bestätigen.
Das geladene Bestückprogramm wird im Fenster des BP-Editors angezeigt.
HINWEIS
Waren bereits Daten im Editierbereich eingetragen, werden diese durch die kopierten Daten ersetzt.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 502.xx Ausgabe 10/2000 8.1 Leiterplatten-Editor
273
I
t I I
- BP-Positionen an der x-Achse spiegeln
Alle im Editierbereich unter "Y" eingetragenen Werte (Bestückposition in y-Richtung) werden in ihrem
Vorzeichen invertiert.
● EDITIEREN --> BP-Positionen Spiegeln an X-Achse anklicken.
Alle (vor dem Anklicken) unter "Y" eingetragenen Plus-Werte werden jetzt mit einem Minus-
zeichen vor ihrem Eintrag angezeigt, alle vorherigen Minus-Werte werden als Plus-Werte angezeigt.
- BP-Positionen an der y-Achse spiegeln
Alle im Editierbereich unter "X" eingetragenen Werte (Bestückposition in x-Richtung) werden in ihrem
Vorzeichen invertiert.
● EDITIEREN --> BP-Positionen Spiegeln an Y-Achse anklicken.
8.1.6.2 Menü DIENSTE
- NU-Editor öffnen
● DIENSTE --> NU-Editor... anklicken.
Das Fenster des NU-Editors wird geöffnet (siehe
Abb. 8.1.8).
8.1.6.3 Editierbereich BP-Editor
Eingabemöglichkeiten:
- BE-Name Name des Bauteils (max. 17 Zeichen)
- X, Y Bestückposition in x- und y-Richtung (bezogen auf den LP-Nullpunkt);
möglich sind 3 Vorkomma- und 3 Nachkomma-Stellen.
- Winkel BE-Aufsetzwinkel bei der Bestückung (-360° bis +360°) bezogen auf
das LP-Koordinatensystem; möglich sind 3 Vorkomma- und 2 Nach-
komma- Stellen.
- bkdns Vorgabe des Bearbeitungsablaufes (Ablaufdaten);
b = bestücken, k = kleben, d = dispensen (Lotpastendosierung),
n = nachbearbeiten (muss in Kombination mit "b", "k" oder "d" einge-
tragen werden, darf aber nicht in Kombination mit "s" eingetragen werden),
s = sperren (muss in Kombination mit "b", "k" oder "d" eingetragen werden,
darf aber nicht in Kombination mit "n" eingetragen werden)
