9.1.3 Hauptfenster Förderer-Editor
Nachfolgend werden die Bereiche des Hauptfensters und deren Funktion erläutert.

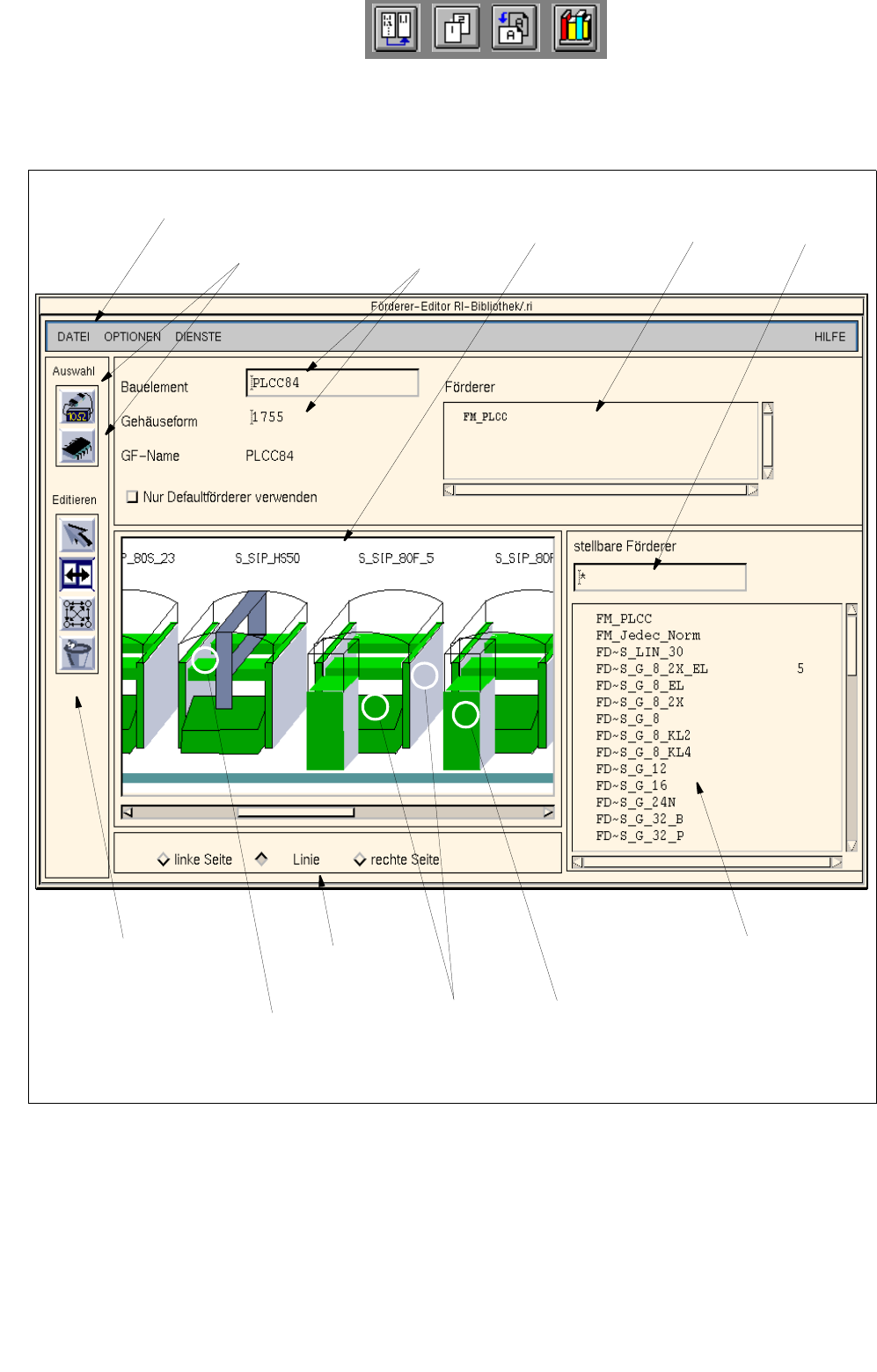

Abb. 9.1.2 Hauptfenster "Förderer-Editor" (Zuordnung des BE’s "PLCC84" mit der Gehäuseform "1755")
Auswahlfeld
"stellbare Förderer"
Einstellbereich
Kommandobereich
Selektion:
Waffle-Pack-Wechsler
Selektion:
gesamter
Selektion:
Förderbereich auf
der rechten
Maschinenseite
Menüzeile Editierfelder
"Bauelement/
"Gehäuseform"
Auswahlfeld
"Förderer"
Filterfeld
Auswahlbereich
"Bauelement/
Gehäuseform"
Anzeige-
bereich
Maschinentyp (SIPLACE 80F)
Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Softwareversion 502.xx Ausgabe 10/2000 9.1 Förderer-Editor
281
I
t I I
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Auswahlbereich
- Editierfelder
- Anzeigebereich
- Auswahlfelder
- Filterfeld
- Einstellbereich
- Kommandobereich
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "OPTIONEN", "DIENSTE" und "HILFE".
Das Menü "DIENSTE" ist in
Abschn. 9.1.3.1 beschrieben.
HINWEIS
Da die Menüs "DATEI", "OPTIONEN" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen
Anwendungsprogrammen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Auswahlbereich "Gehäuseform/Bauelement"
In diesem Bereich werden Gehäuseform und Bauelement durch zwei Ikonen symbolisiert, mit deren Hilfe die
entsprechende FSB zur Auswahl einer neuen Gehäuseform bzw. eines neuen BE's geöffnet werden kann. Die
Vorgehensweise ist in
Abschn. 9.1.3.2 beschrieben.
Editierfelder und Einstellbutton
Editierfeld "Bauelement"
In dieses Feld kann der Name des gewünschten BE's eingetragen werden, wenn noch keine Gehäu-
seform-Nr. im Editierfeld "Gehäuseform" eingetragen ist.
Editierfeld "Gehäuseform"
In dieses Feld kann die GF-Nummer der gewünschten Gehäuseform eingegeben werden, wenn noch
kein BE-Name im Editierfeld "Bauelement" eingetragen ist.
Feld "GF-Name"
In diesem Feld wird ein evtl. vorhandener Kommentar angezeigt. Dieser Kommentar kann im GF-Editor
eingegeben werden und wird vom Förderer-Editor eingelesen. Der Kommentar dient im allgemeinen
dazu, der Gehäuseform einen Klartextnamen (z.B. Name der Bauform) zu geben.
Button "Nur Defaultförderer verwenden"
Ist dieser Button aktiviert, wird für das aktuelle Bauelement nur der Default-Förderer verwendet. Ein
evtl. festgelegter Alternativ-Förderer (siehe
Abschn. 9.1.3.4) wird bei der Rüstoptimierung nicht
berücksichtigt.
Anzeigebereich
Im Anzeigebereich werden alle Stations-Typen symbolisch dargestellt, die in einer der Materialflusslisten aller
in den Stammdaten enthaltenen Anlagen vorkommen.
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Softwareversion 502.xx Ausgabe 10/2000
282
I
t I I
HINWEIS
Ist eine Station nicht konfiguriert, die in einer der Materialflusslisten vorkommt, werden alle Stations-Typen
aus der ST-Bibliothek angezeigt und der Anwender erhält einen entsprechenden Hinweis in einer Dialog-
box.
Die Station kann mit Hilfe des Konfigurations-Editors (siehe Kap. 12) konfiguriert werden. Damit die nach-
konfigurierte Station im Förderer-Editor miteinbezogen wird, ist ein Neustart des LR-Programms (LR-Ende/
LR-Start) erforderlich.
Werden Elemente im Anzeigebereich mit der Maus selektiert, verändern sie ihre Farbe und sind somit
gekennzeichnet.
HINWEIS
Je nachdem, an welcher Stelle z.B. ein Maschinentyp angeklickt wird, kann der gesamte Maschinentyp
oder nur ein Förderbereich ausgewählt werden (siehe Abb. 9.1.2).
Auswahlfelder
Auswahlfeld "Förderer"
In diesem Feld werden alle Förderer angezeigt, die zugeordnet wurden.
Auswahlfeld "stellbare Förderer"
In diesem Feld werden alle Fördermittel (Förderer/Flächenmagazine) angezeigt, die in dem im Anzeigebe-
reich selektierten Förderbereich stellbar sind. Außerdem werden auch "Firmen-Typen" angezeigt, die
basierend auf "SIEMENS-Typen" erzeugt wurden und auf dem selektierten Stellort stellbar sind. Die Firmen-
Typen enthalten kundenspezifische Daten.
Filterfeld
Durch Eingabe von Zeichenfolgen kann die Liste der Förderer im Auswahlfeld "stellbare Förderer" einge-
schränkt werden.
Beispiel: *LIN* Nur Linearförderer werden angezeigt.
* Alle stellbaren Förderer werden angezeigt.
Einstellbereich
Mit Hilfe der Buttons dieses Bereiches (siehe
Abschn. 9.1.3.3) können folgende Optionen eingestellt werden:
rechte Seite --> Nachfolgend vorgenommene Zuordnungen gelten für die rechte Seite
(siehe Abb. 9.1.1) unabhängig vom Maschinentyp.
linke Seite --> Nachfolgend vorgenommene Zuordnungen gelten für die linke Seite
(siehe Abb. 9.1.1) unabhängig vom Maschinentyp.
Linie --> Nachfolgend vorgenommene Zuordnungen gelten ohne Einschränkung un-
abhängig vom Maschinentyp (Standard).
