Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / F ö rderer Softwareversion 502.xx Ausgabe 10/2000 9.1 F ö rderer-Editor 295 I t I I 3. Firmen-Typ FM_PLCC ohne Einschr ä nkung zuordnen ● Ikone im Ko mmando bere…
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Softwareversion 502.xx Ausgabe 10/2000
294
I
t I I
Flächenmagazindaten editieren:
● Editierfeld Name anklicken und FM_PLCC für den Firmen-Typnamen eingeben.
● Editierfeld N anklicken und 10 eingeben.
● Editierfeld M anklicken und 5 eingeben.
● Editierfeld X anklicken und 145 eingeben.
● Editierfeld Y anklicken und -27 eingeben.
● Editierfeld Z anklicken und 6 eingeben.
● Editierfeld dx anklicken und 186.3 eingeben.
● Editierfeld dy anklicken und -80.6 eingeben.
● Editierfeld Winkel anklicken und 0 eingeben.
HINWEIS
Um evtl. fehlerhafte Eingaben gleich erkennen zu können, sollte nach jeder
Eingabe die RETURN-
Taste betätigt werden. Falls die gerade vorgenommene Eingabe fehlerhaft ist, wird das entsprechende
Editierfeld rot umrandet dargestellt.

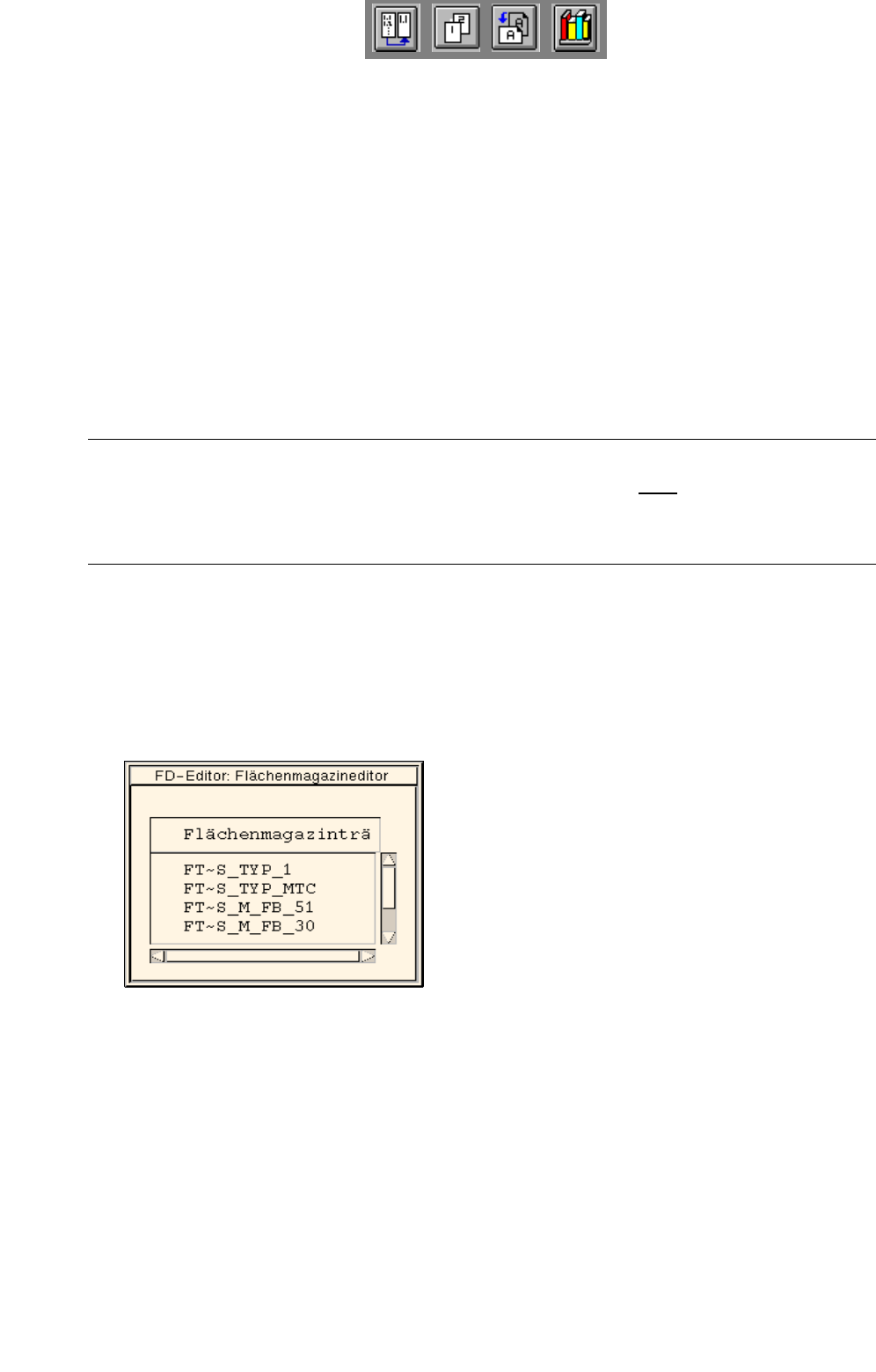

Flächenmagazinträger (FMT) auswählen:
● Button Auswahl anklicken.
Die Auswahlbox mit der Liste der verfügbaren FMT's wird geöffnet.
● Flächenmagazinträger FT~S_Typ_1 selektieren.
Die Auswahlbox wird geschlossen und der Name des gewählten FMT's wird im Feld "Träger"
angezeigt.
● Ok zur Übernahme der Daten anklicken.
Der Teileditor "Flächenmagazindaten" wird geschlossen.
Im Auswahlfeld "stellbare Förderer" wird der Name des erzeugten Firmen-Typs angezeigt.
Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Softwareversion 502.xx Ausgabe 10/2000 9.1 Förderer-Editor
295
I
t I I
3. Firmen-Typ FM_PLCC ohne Einschränkung zuordnen
● Ikone im Kommandobereich aktivieren (falls sich der Förderer-Editor noch im "Selektions-
modus" befindet).
Der Button "Linie" im Einstellbereich wird automatisch aktiviert. Alle Maschinentypen sind selektiert.
● Eintrag FM~PLCC für den Firmen-Typ "FM_PLCC" im Auswahlfeld "stellbare Förderer" aus-
wählen. Im Auswahlfeld "Förderer" wird folgender Eintrag angezeigt:
FM~PLCC
Beispiel "B" für Bauelement "BESO20" in der Gehäuseform "541"
Vorgaben:
1. Das BE soll auf dem Maschinentyp "SIPLACE 80F
4
" und "SIPLACE 80S" mit dem Firmen-Typ "FD_VSO20"
(basierend auf dem 8mm-Gurtförderer elektrisch) nur
auf der linken Maschinenseite (in Transportrichtung
gesehen) gefördert werden können.
2. Das BE soll zusätzlich auf dem Maschinentyp "SIPLACE 80F
4
" mit dem 9,5mm-Linearförderer gerüstet
werden können.
3. Das BE soll zusätzlich auf dem Maschinentyp "SIPLACE 80S" mit dem 12mm-Gurtförderer gerüstet
werden können.
Arbeitsschritte:
1. Förderer-Editor zur Bearbeitung des BE's "BESO20" einstellen
● Das Editierfeld "Bauelement" anklicken, den BE-Namen BESO20 eingeben und die Eingabe mit
RETURN abschließen.
Im Editierfeld "Gehäuseform" wird die Nummer der dem BE "BESO20" zugeordneten Gehäuse-
form ("541") und im Feld GF-Name der im GF-Editor eingegebene Kommentar ("VSO20") an-
gezeigt.
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Softwareversion 502.xx Ausgabe 10/2000
296
I
t I I
2. Firmen-Typ "FD_VSO20" erzeugen und Fördererdaten editieren
● Ikone oder Ikone im Kommandobereich aktivieren.
● Eintrag FD~S_8_EL für 8mm-Gurtförderer elektrisch im Auswahlfeld "stellbare Förderer" mit
Doppelklick selektieren. Der Teileditor "Fördererdaten" zur Definition des Firmen-Typs (Name,
Korrekturwerte für den Verpackungsoffset, Rüttelzeit) wird geöffnet.

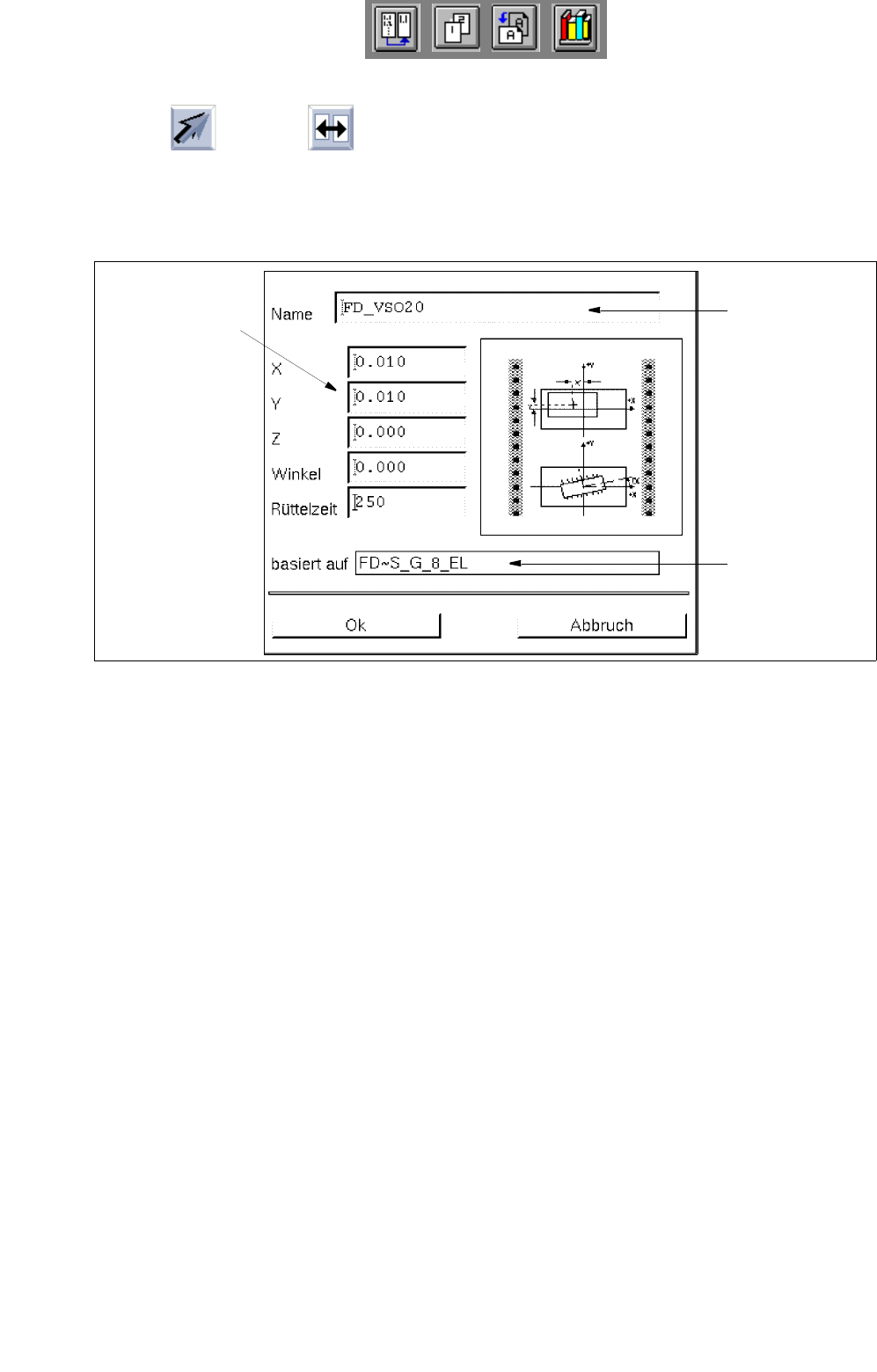

Abb. 9.1.4 Teileditor "Fördererdaten"
Bedeutung der Editierfelder (siehe auch Kap. 13)
- Name
Name des Firmen-Typs
- X [mm]
Versatz BE-Mitte zum Förderer-Fach in x-Richtung
- Y [mm]
Versatz BE-Mitte zum Förderer-Fach in y-Richtung
- Z [mm]
Korrekturwert in z-Richtung für die Abholhöhe des BE's aus dem Förderer-Fach
(Im Normalfall muss hier kein Wert eingetragen werden, da die Abholhöhe in den MA-Daten vor-
gegeben ist).
- Winkel [Grad]
Abholwinkel des BE's im Förderer-Fach (aufgrund der Verpackung vorgegeben)
- Rüttelzeit [ms]
Rüttelzeit des gewählten Förderer-Typs
(Die Rüttelzeit gilt für beide Fächer des Förderers gleichzeitig).
Editierfeld
"Name"
Name des
SIEMENS-Typs
(Default-Typ)
Editierfelder
"Verpackungsoffset
und Rüttelzeit"
