12.1.2.2 Farben und ihre Bedeutung im Anzeigebereich des Struktur-Editors
Im Anzeigebereich des Struktur-Editors werden die Schaltflächen, die die einzelnen Komponenten-Arten
repräsentieren, je nach Status ohne oder mit Umrandung (dreimensional) und unterschiedlichem farbigen
Hintergrund und dargestellt.
Bedeutung der Schaltflächen-Darstellung:
- hellblau, ohne Umrandung Die Komponente ist fester Bestandteil der Station.
Sie kann nicht entfernt werden.
- hellblau, dreidimensional Die Komponente ist Bestandteil der Station.
Sie kann wieder entfernt werden.
- weiß, dreidimensional Die Komponente ist noch nicht Bestandteil der Station.
Sie kann zugeordnet werden.
- violett Selektierte, bereits zugeordnete oder feste Komponente
- grün Selektierte, nicht zugeordnete Komponente
12.1.2.3 Zuordnen und Löschen von Komponenten
-
Zuordnen
So werden Komponenten einem Stellort zugeordnet:
● Nicht zugeordnete Komponente (dreidimensionale weiße Schaltfläche) mit Doppelklick selektie-
ren. Die Komponente ist jetzt in der Station konfiguriert. Sie wird als dreidimensionale hellblaue
Schaltfläche dargestellt.
ACHTUNG
Um eine Komponente einem Stellort zuordnen zu können, müssen alle dieser Komponente übergeordne-
ten (höherliegenden) Komponenten bereits gestellt sein.
Beispiel: Der RV-Pipettenwechsler kann nur zugeordnet werden, wenn der in der Struktur übergeordnete
RV-Kopf bereits gestellt ist.
HINWEIS
Um einen Waffle-Pack-Wechsler (WPW) oder Matrix-Tray-Changer (MTC) in der Station zu konfigurieren,
muss zuerst die Schaltfläche für den entsprechenden Förderbereich bzw. Stellplatz angeklickt und dann
der Förderbereichs-Editor über das Menü "Dienste" geöffnet werden (siehe Abschn. 12.1.2.5).
Im Förderbereichs-Editor kann der WPW und MTC über die Optionen-Liste zugeordnet werden (siehe
Kap. 13, Abschn. 13.1.3.2).
Ist der WPW oder MTC im Förderbereich gestellt, wird er sofort im Struktur-Editor in der grafischen Dar-
stellung der Station angezeigt (siehe Abb. 12.1.1).
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Softwareversion 502.xx Ausgabe 10/2000 12.1 Konfigurations-Editor
359
I
t I I
- Löschen
So werden gestellte Komponenten aus dem Stellort gelöscht:
● Zugeordnete Komponente (dreidimensionale hellblaue Schaltfläche) mit Doppelklick selektieren.
Die gewählte Komponente ist jetzt nicht mehr in der Station konfiguriert. Sie wird wieder als
dreidimensionale weiße Schaltfläche dargestellt.
ACHTUNG
Wird eine in der Struktur übergeordnete (höherliegende) Komponente gelöscht, werden automatisch auch
die in der Struktur tieferliegenden Komponenten gelöscht.
Beispiel: Wird der RV-Kopf aus dem Stellort gelöscht, ist auch der zugehörige RV-Pipettenwechsler nicht
mehr zugeordnet.
12.1.2.4 Menü DATEI
-
Struktur-Editor aufrufen
Hiermit kann der Anwender eine neue Station laden oder erzeugen.
● DATEI --> Öffnen... anwählen.
Die FSB mit dem Verzeichnis "Stammdaten:Stationen" wird geöffnet.
● Die weitere Vorgehensweise ist wie in Abschn. 12.1.1 beschrieben.

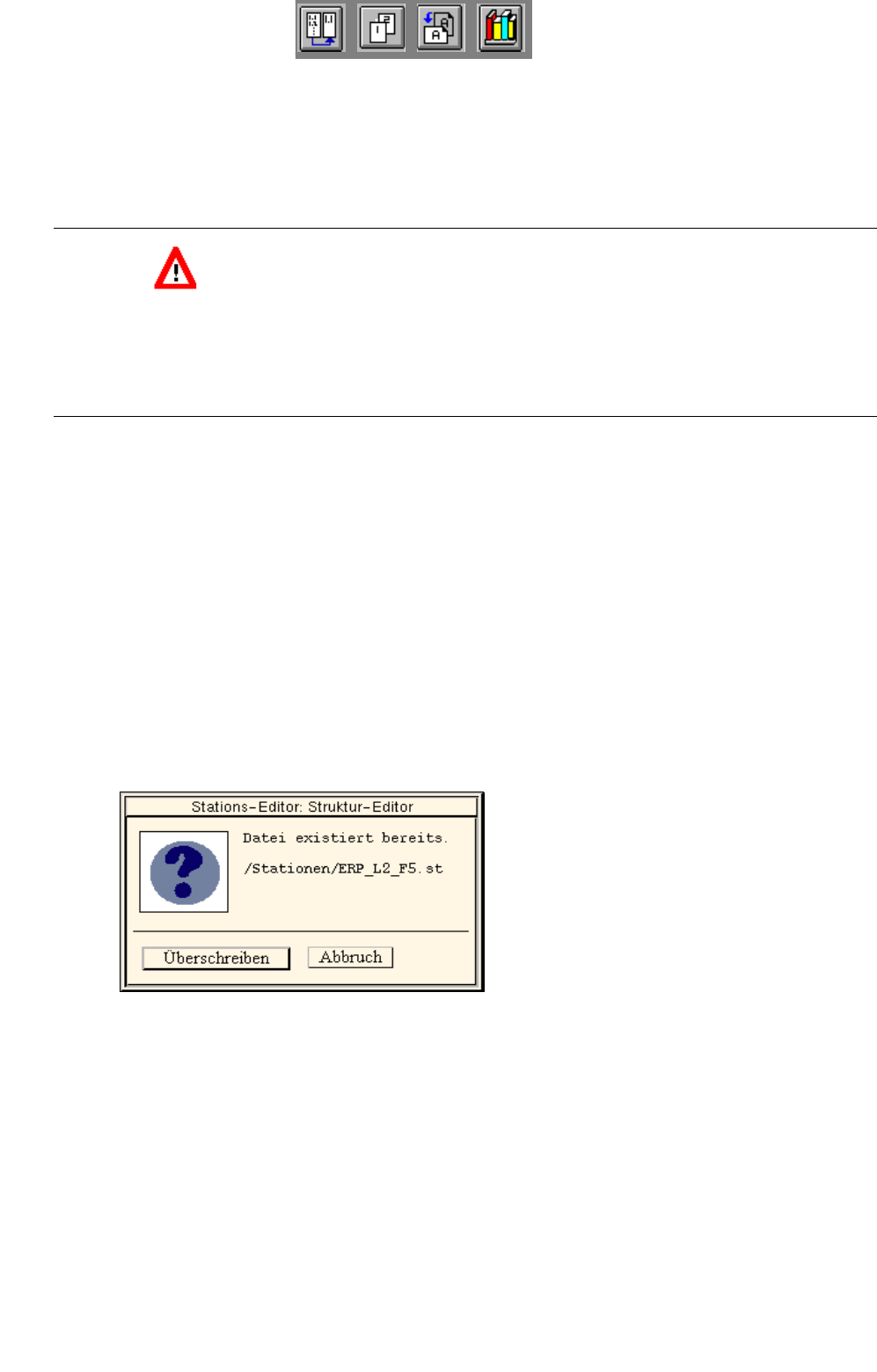

- Sichern der aktuellen Konfiguration
● Menüpunkt DATEI --> Sichern anwählen.
Es erscheint nachfolgende Dialogbox:
● Überschreiben anklicken.
Die aktuelle Konfiguration wird gesichert.
- Drucken der Stations-Konfigurationsdaten
Die aktuellen Daten der Station können auf einem angeschlossenen Drucker ausgegeben werden.
● Menüpunkt DATEI --> Drucken anwählen. Die Daten werden auf dem Drucker ausgegeben.
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Softwareversion 502.xx Ausgabe 10/2000
360
I
t I I

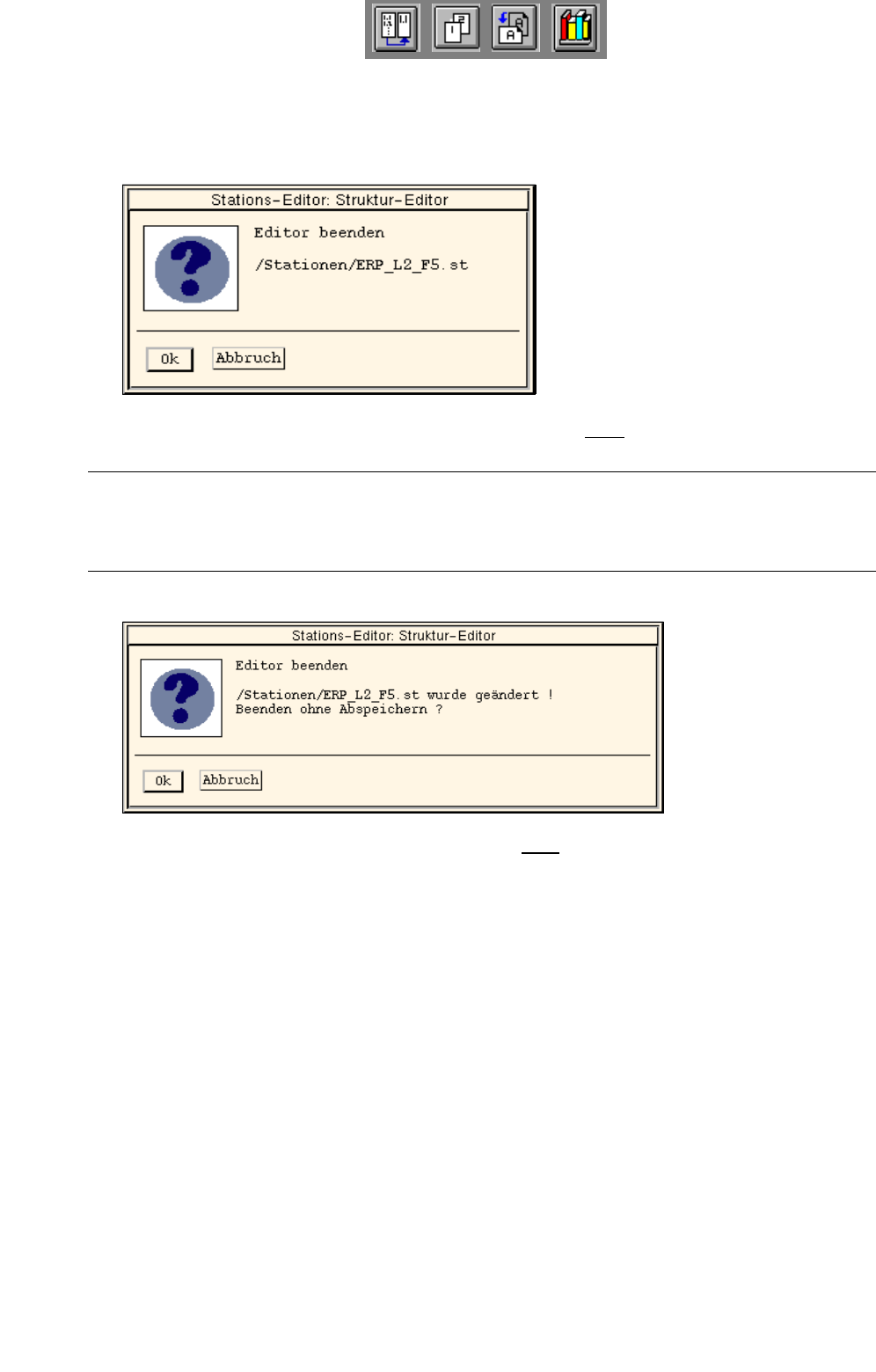

- Ende des Konfigurations(Struktur)-Editors
● Menüpunkt DATEI --> Ende anwählen.
Es wird eine Dialogbox mit folgendem Hinweis angezeigt:
● Beenden mit Ok bestätigen. Der Konfigurations-Editor wird ohne Sichern der Daten beendet.
HINWEIS
Wurden vorgenommene Änderungen noch nicht gesichert, wird darauf ebenfalls in der Dialogbox
hingewiesen (siehe nachfolgendes Beispiel).
.
● Beenden mit Ok bestätigen, wenn die Änderungen nicht gesichert werden sollen.
● Abbruch anklicken, wenn vor dem Beenden des Editors noch gesichert werden soll.
