Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Softwareversion 502.xx Ausgabe 10/2000 12.2 Anlagen-Editor
379
I
t I I
12.2.3 Cluster konfigurieren
Innerhalb einer Teilanlage können Stationen des gleichen Maschinentyps (z.B. S20 und S23) zu Clustern
zusammengefasst werden. Diese werden durch die Clustergrenzen definiert. Stationen bis zur ersten Cluster-
grenze in einer Teilanlage bzw. zwischen zwei Clustergrenzen in einer Teilanlage gehören zu einem Cluster.
- In einem Cluster können jeweils die Stationstypen HS50 oder 80S15/S20/S23 oder 80F/F4/F5 oder G2
(Kleberstation) stehen.
- Innerhalb eines Clusters muss die Konfiguration und Rüstung der Stationen identisch sein.
- Auf jeder Station innerhalb eines Clusters wird der gleiche Anteil (Bestückinhalt) eines Leiterplattentyps
bestückt.
- Die Leiterplatten werden innerhalb eines Clusters nur von einer Station bestückt. Diese wird nicht vom
Linienrechner vorgegeben, sondern jeweils von "Liftautomaten" bestimmt, die zwischen den Stationen
eines Clusters stehen.
- Die bestückten Leiterplatten werden über ein zusätzlich in der jeweiligen Station integriertes Transport-
band zum nächsten Cluster transportiert.
HINWEISE
Die Eigenschaft "Whispering down the Line" wird in konfigurierten Clustern nicht unterstützt und muss des-
halb im Komponenten-Editor (siehe Abschn. 12.1.3) deaktiviert werden.
Außerdem müssen die Aufträge stets mit der Losart "U" (Unendlich) in der Auftragssteuerung vorgegeben
werden (siehe Kap. 14, Abschn. 14.2.3.7).

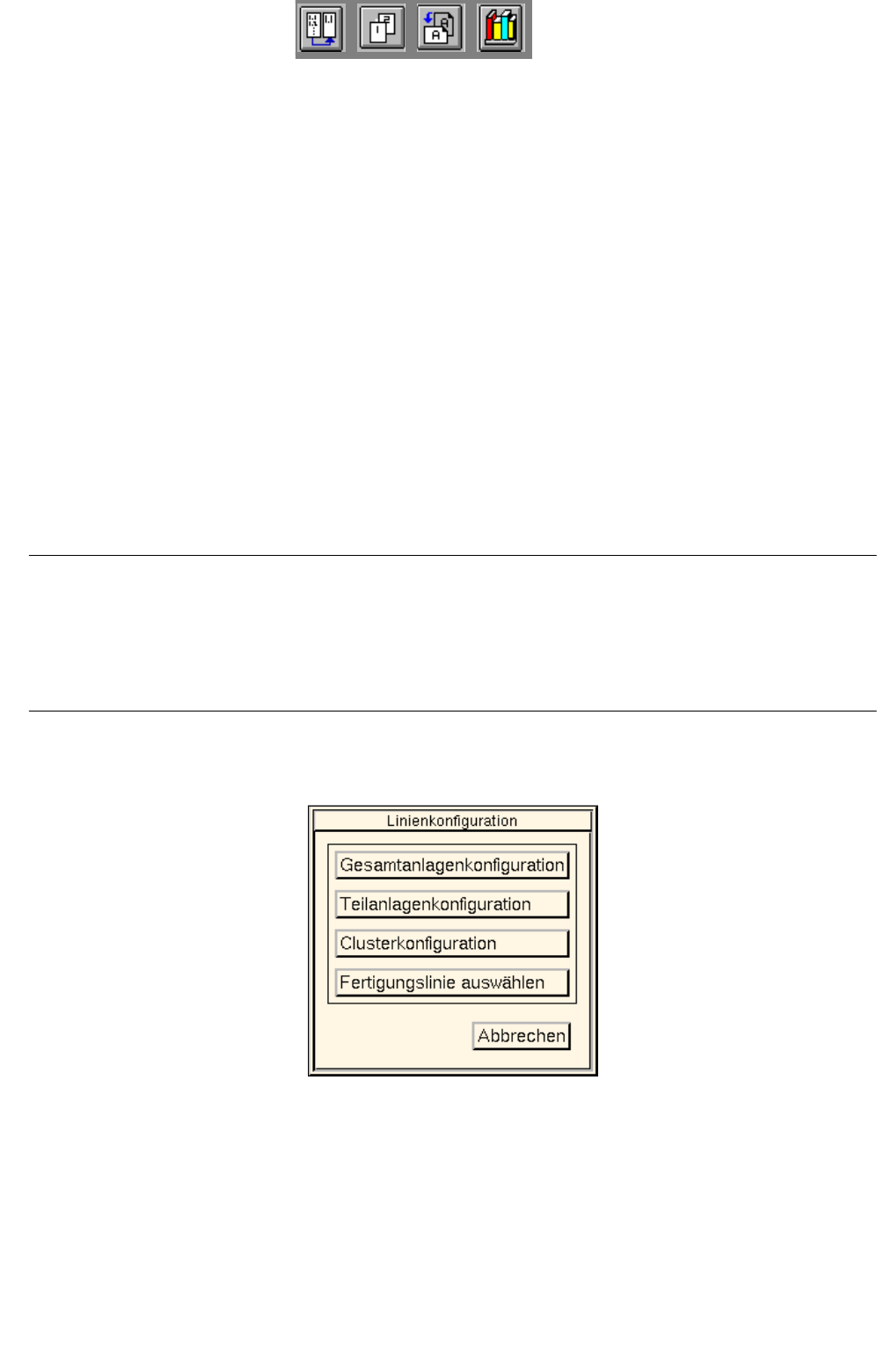

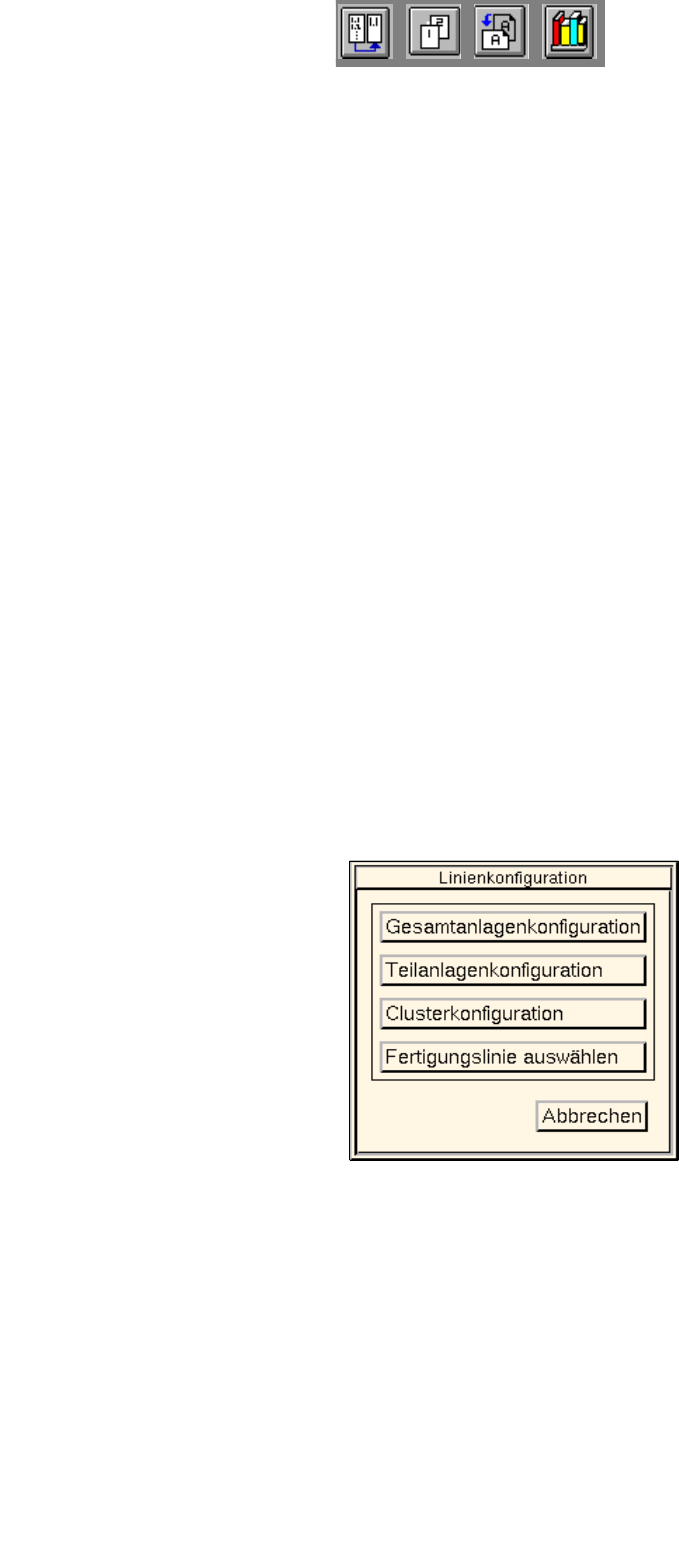

In der Desktop-Menüzeile DIENSTE --> Linienkonfiguration anklicken.
Das Auswahlfenster "Linienkonfiguration" wird geöffnet.
Die Schaltfläche Clusterkonfiguration anklicken.
Die FSB mit dem Verzeichnis "Stammdaten: Anlagen" wird geöffnet.
Gewünschte Gesamtanlage "xx.ak" mit Doppelklick auswählen.
In der FSB werden jetzt alle in der Gesamtanlage enthaltenen Teilanlagen angezeigt.
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.2 Anlagen-Editor Softwareversion 502.xx Ausgabe 10/2000
380
I
t I I
Teilanlage "xx.va" selektieren und mit OK bestätigen (oder Teilanlage gleich mit Doppelklick aus-
wählen). Das Fenster "Clusterkonfiguration" wird geöffnet (siehe
Abb. 12.2.3).
Im Anzeigebereich sind die Namen aller Stationen aufgelistet, die in der Teilanlage konfiguriert sind.
Wurden bereits Cluster definiert, werden in der Liste die Clustergrenzen als gestrichelte Linien
dargestellt.

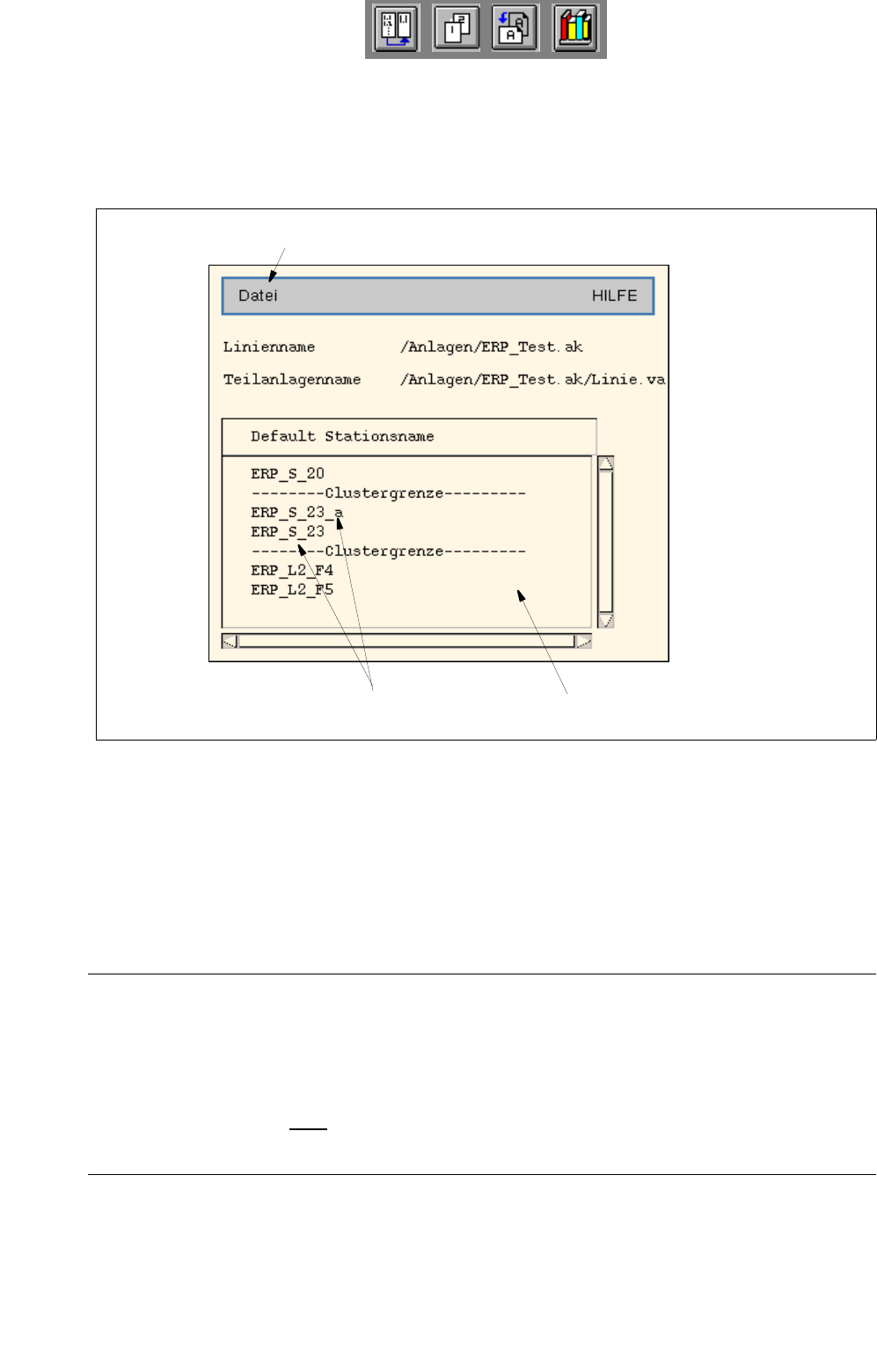

Abb. 12.2.3 Fenster "Clusterkonfiguration"
Clustergrenze(n) festlegen:
Namenseintrag der gewünschten Station mit Doppelklick auswählen.
Die Kennzeichnung für die Clustergrenze wird unterhalb des Namenseintrags der selektierten
Station angezeigt.
Vorgang bei Bedarf wiederholen.
HINWEISE
Wird nur eine Clustergrenze innerhalb der Teilanlage erzeugt, beginnt der Cluster mit der ersten Sta-
tion der Teilanlage und endet mit der Station, nach welcher die Clustergrenze festgelegt wurde.
Sollen die letzten Stationen der Teilanlage ein Cluster bilden, muss eine Clustergrenze für den
Beginn des Clusters und nach
der letzten Station eine Clustergrenze für das Ende des Clusters
erzeugt werden.
Clustergrenze(n) wieder entfernen:
Namenseintrag einer Station, nach welcher eine Clustergrenze definiert wurde, mit Doppelklick
auswählen. Die Kennzeichnung für die Clustergrenze wird nicht mehr dargestellt.
Vorgang bei Bedarf wiederholen.
Menüzeile
Stationen innerhalb des Clusters
Anzeigebereich
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Softwareversion 502.xx Ausgabe 10/2000 12.2 Anlagen-Editor
381
I
t I I
Sichern der Konfiguration:
In der Menüzeile die Funktion Datei --> Speichern anwählen.
Die Clusterkonfiguration wird gesichert.
In der Menüzeile die Funktion Datei --> Ende anwählen.
Das Fenster "Clusterkonfiguration" wird geschlossen.
Im Anzeigebereich des Desktop sind in der grafischen Darstellung der entsprechenden Linien-
konfiguration die definierten Clustergrenzen durch rote Linien gekennzeichnet (siehe
Kap. 3,
Abb. 3.1.5) .
12.2.4 Fertigungslinie auswählen
Es kann immer nur jeweils eine Gesamtanlage vom Linienrechner gesteuert werden. Diese Gesamtanlage wird
als Fertigungslinie bezeichnet. Sind mehrere Gesamtanlagen konfiguriert, besteht die Möglichkeit, eine andere
Gesamtanlage als Fertigungslinie zu definieren. Dazu müssen alle Stationen zurückgesetzt und der Linien-
rechner beendet und neu gestartet werden.
Neue Fertigungslinie auswählen:
In der Desktop-Menüzeile DIENSTE --> Linienkonfiguration anklicken.
Das Auswahlfenster "Linienkonfiguration" wird geöffnet.
Die Schaltfläche Fertigungslinie auswählen anklicken.
Die FSB mit dem Verzeichnis "Stammdaten: Anlagen" wird geöffnet.
In der Auswahlliste werden alle konfigurierten Gesamtanlagen angezeigt.
