13 Produktionsmittel / Rüstung
13.1 Rüst-Editor (Förderbereichs- und
WPW/MTC-Editor)
Mit Hilfe des Rüst-Editors können neue Rüstungen manuell erstellt und bestehende Rüstungen manuell
verändert werden. Dabei werden den einzelnen Förderbereichen die Förderer und Flächenmagazine aus der
Förderer-Liste zugeordnet. Den einzelnen Fächern der Förderer und Flächenmagazine werden die Bauele-
mente zugeordnet.
Mit der Option "RI-Datei" wird auf vordefinierte Zuordnungen von Bauelementen und Gehäuseformen auf
Förderer und Flächenmagazine zugegriffen. Diese Option ermöglicht eine effektive und fehlerfreie Rüstungs-
erstellung und sollte vorzugsweise zum Einsatz kommen.
Mit der Option "Verpackungsbox" können Flächenmagazine definiert und Korrekturwerte für die Abholposition
des Bauelementes im Fach sowie die Rüttelzeit eingegeben werden.
Mit der Option "Pipettenwechsler" kann der Pipettenwechsler konfiguriert werden.
Die Optionen-Liste enthält alle Optionen, die für eine Linie möglich sind. Die einzelnen Optionen werden bei
der Stationskonfiguration den Förderbereichen zugeordnet. Der Waffle-Pack-Wechsler (WPW), der Matrix-
Tray-Changer (MTC) und das BE-Entsorgungsband können bei Bedarf auch über die Optionen-Liste im
Förderbereichs-Editor zugeordnet werden.
Der Rüst-Editor wird für die Förderbereiche der Stationen und den Waffle-Pack-Wechsler bzw. Matrix Tray
Changer getrennt aufgerufen. Die beiden Editoren - Förderbereichs-Editor und WPW/MTC-Editor - sind in ihrer
Funktion gleich, unterscheiden sich aber im Aufbau des Anzeigebereichs. Sie werden in den folgenden
Abschnitten getrennt beschrieben.
Die Virtuelle Ebene einer HS180 wird in einem eigenen Abschnitt beschrieben.
13.1.1 Förderbereichs-Editor
Der Förderbereichs-Editor dient zur Erstellung von Rüstungen auf den Bestückstationen. Er muss für jede
einzelne Station getrennt aufgerufen werden.
13.1.1.1 Förderbereichs-Editor starten
Der Förderbereichs-Editor wird vom Desktop aus aufgerufen. Die Förderbereiche der einzelnen Stationen sind
in der Darstellung der Linienkonfiguration grün markiert. Durch Anklicken dieser grünen Flächen wird der
Förderbereichs-Editor geöffnet (siehe Abb. 13.1.1).
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor) Softwareversion 502.xx Ausgabe 10/2000
384
I
t I I

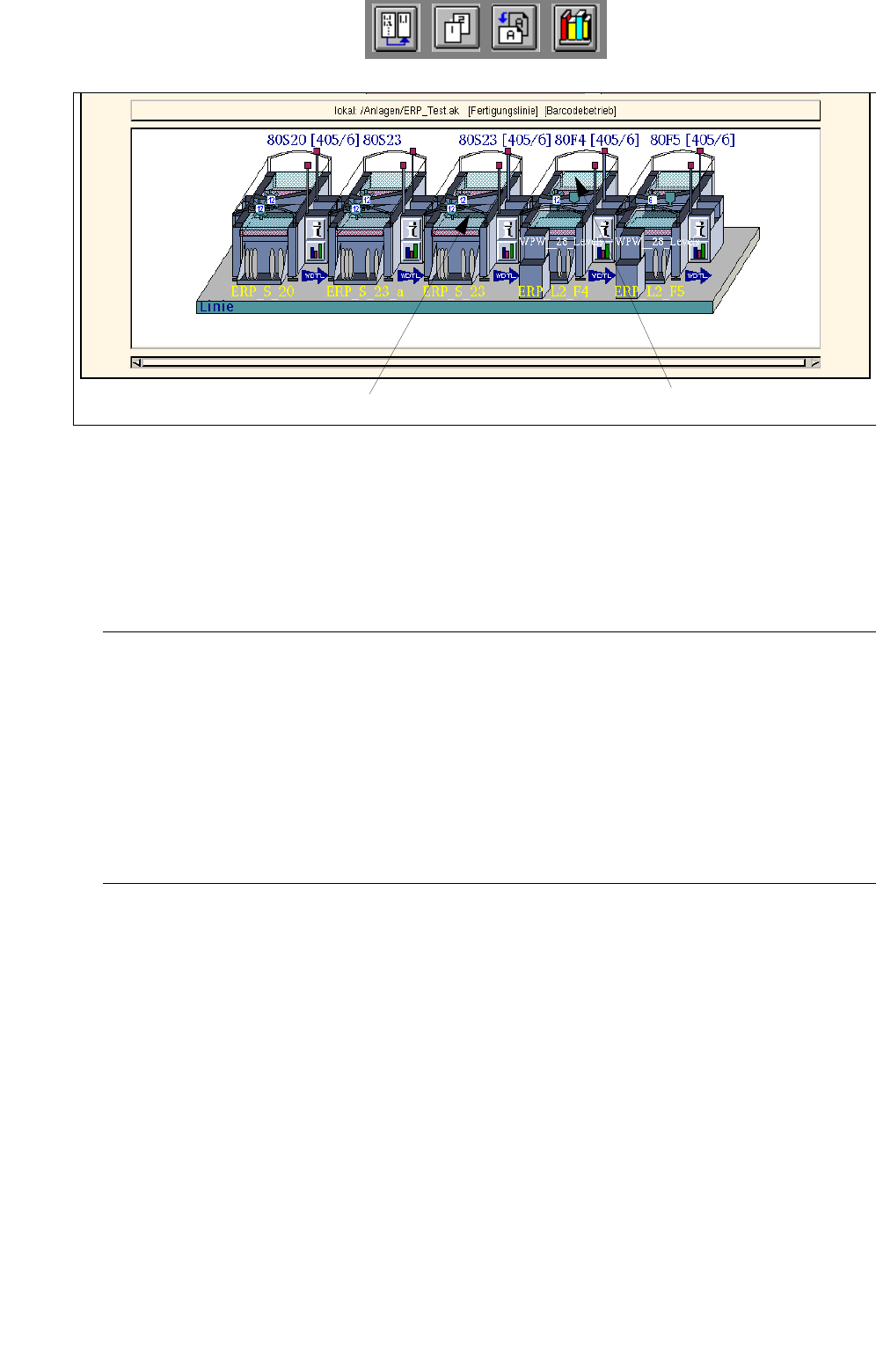

Abb. 13.1.1 Starten des Förderbereichs-Editors
● Einen grün markierten Förderbereich auf der Station anklicken.
Die FSB mit der Dateiauswahl "Rüstungsauswahl" wird geöffnet.
● Eine Rüstung aus der Liste selektieren oder einen Namen (xx.ar) eingeben, OK anklicken.
Der Förderbereichs-Editor wird geöffnet.
HINWEIS
Der Förderbereichs-Editor wird für die angewählte Station geöffnet, und zwar für den Förderbe-
reich, der angeklickt wurde. Ein Umschalten zwischen den Förderbereichen einer Station ist mög-
lich.
Um die Förderbereiche einer anderen Station einer Linie zu bearbeiten, muss für diese erneut der
Förderbereichs-Editor geöffnet werden.
Es können mehrere Linien gleichzeitig bearbeitet werden.
War für die ausgewählte Station bereits der Förderbereichs-Editor geöffnet, so wird dieser ange-
zeigt, gegebenenfalls wird auf den entsprechenden Förderbereich gewechselt.
13.1.1.2 Hauptfenster Förderbereichs-Editor
Der Förderbereichs-Editor wird für den Förderbereich einer Station geöffnet, der beim Starten angeklickt wurde.
Ist bereits eine Rüstung definiert, werden die Förderer auf ihren definierten Spuren und die Flächenmagazine
auf den Flächenmagazin-Trägern dargestellt (siehe Abb. 13.1.2). Ist keine Rüstung definiert, sind nur die leeren
Spuren dargestellt.
Rüstungen, die im Rüst-Editor definiert wurden, können im Rüst-Editor jederzeit verändert werden.
Wenn jedoch Festrüstungen bei der Stationskonfiguration konfiguriert wurden, können diese im Rüst-Editor
nicht verändert werden. Diese können nur in der Stationskonfiguration verändert werden (siehe
Kap. 12). Dies
sollte jedoch nur in Ausnahmefällen geschehen.
Förderbereich rechts Förderbereich links
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Softwareversion 502.xx Ausgabe 10/2000 13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor)
385
I
t I I

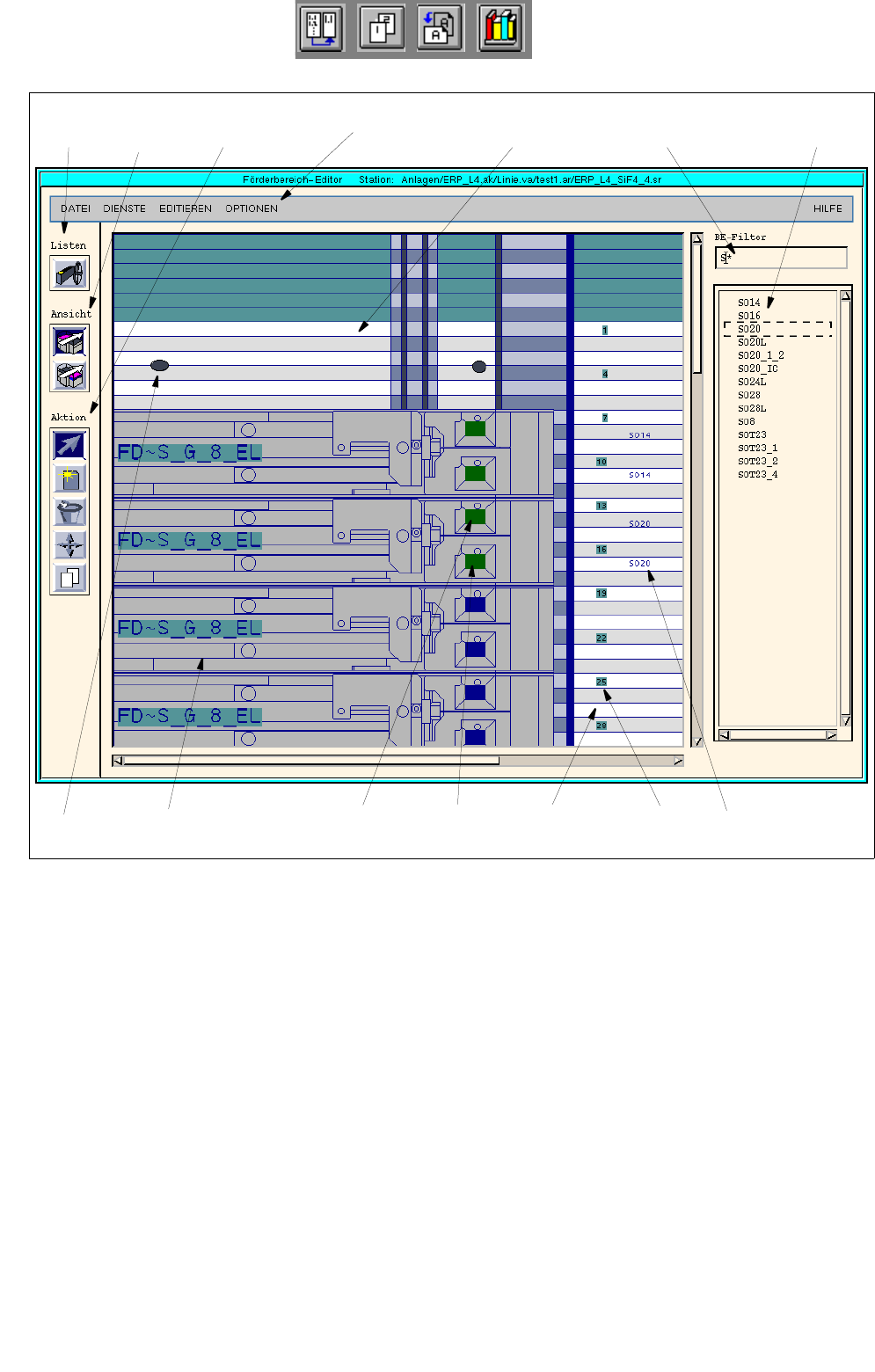

Abb. 13.1.2 Hauptfenster Förderbereichs-Editor
Das Hauptfenster des Förderbereichs-Editors ist in folgende Bereiche gegliedert:
- Menüzeile
- Kommandobereich "Listen"
- Kommandobereich "Ansicht"
- Kommandobereich "Aktion"
- Anzeigebereich
- Filterfeld "BE-Filter"
- Auswahlfeld "Bauelemente"
Filterfeld Auswahlfeld
"Bauelemente"
Menüzeile
Kalotte Spur
Förderer
(8mm Gurtförd. elektr.)
Fach 2Fach 1
Kommandobereiche
"Listen", "Ansicht", "Aktion"
Anzeige-
bereich
Spurnummer
Name des gerüsteten
Bauelementes
"BE-Filter"
