13 Produktionsmittel / R ü stung Betriebsanleitung Linienrechner UNIX 13.1 R ü st-Editor (F ö rderb ereichs- und WPW/MTC-Editor) Softwareversion 502.xx Ausgabe 10/2000 388 I t I I 13.1.2.1 WPW/MTC-Editor s tarten Der WPW…
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Softwareversion 502.xx Ausgabe 10/2000 13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor)
387
I
t I I
Anzeigebereich
Im Anzeigebereich ist ein Förderbereich einer Station mit den einzelnen Spuren symbolisch dargestellt (siehe
Abb. 13.1.2).
Wenn für den dargestellten Förderbereich bereits Förderer oder Flächenmagazine definiert sind, werden diese
beim Öffnen des Förderbereichs-Editors auf ihrer Spur dargestellt.
Die Spuren sind in grau-weiß dargestellt. Die schwarzen Punkte symbolisieren die Kalotten des Förderbereichs.
Am rechten Rand des Förderbereichs steht die Spurnummer.
Die Förderer sind grau dargestellt mit blauen Konturen. Die Fächer sind als Kästchen dargestellt.
Sind bereits Bauelemente definiert, wird der Name der Bauelemente am rechten Rand angezeigt.
Am oberen und unteren Rand des Förderbereichs sind jeweils sechs Spuren grün markiert; sie liegen außerhalb
des normalen Förderbereichs. Dieser Bereich kann ausschließlich bei einer HS180 belegt werden, und zwar
nur mit der Bauelementekamera.
Filterfeld "BE-Filter"
Im Filterfeld "BE-Filter" kann die Liste der Bauelemente im Auswahlfeld "Bauelemente" eingeschränkt werden.
Dies kann bei der Suche nach einem bestimmten Bauelement hilfreich sein. Dazu wird eine Zeichenfolge
eingegeben und anschließend die Eingabetaste gedrückt. Das Zeichen "*" dient dabei als Platzhalter für
beliebige andere Zeichen.
Beispiele: *6 Nur Bauelemente mit dem letzten Zeichen 6 werden angezeigt.
13* Nur Bauelemente mit den ersten Zeichen 13 werden angezeigt.
* Alle Bauelemente werden angezeigt.
Wurde ein Filter eingegeben, der die Auswahl zu sehr einschränkt, kann das Ergebnis auch eine leere Liste
sein. Dem eingegebenen Filter müssen dann Zeichen hinzugefügt werden.
Auswahlfeld "Bauelemente"
Im Auswahlfeld "Bauelemente" sind alle definierten Bauelemente aufgelistet. Durch Verschieben des Rollbal-
kens können die Bauelemente angezeigt werden, die weiter unten in der Liste stehen. Mit Hilfe des BE-Filters
kann die Anzeige auf bestimmte Bauelemente beschränkt werden.
Wenn die Bauelemente-Bibliothek im Datenmanager bei geöffnetem Rüst-Editor verändert wurde, werden
diese Änderungen nicht automatisch in dem geöffneten Rüst-Editor übernommen. Erst wenn der Editor
geschlossen und neu gestartet wird, werden die Änderungen übernommen.
13.1.2 WPW/MTC-Editor
Der WPW/MTC-Editor dient zur Erstellung von Rüstungen für einen Waffle-Pack-Wechsler oder Matrix-Tray-
Changer.
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor) Softwareversion 502.xx Ausgabe 10/2000
388
I
t I I
13.1.2.1 WPW/MTC-Editor starten
Der WPW/MTC-Editor kann vom Desktop aus durch Anklicken eines Waffle-Pack-Wechslers bzw. Matrix-Tray-
Changers geöffnet werden (siehe Abb. 13.1.3).
HINWEIS
Wurde kein Waffle-Pack-Wechsler bzw. Matrix-Tray-Changer in der Konfiguration der Station gestellt, kann er
nachträglich über die "Optionen-Liste" im Förderbereichs-Editor zugeordnet werden

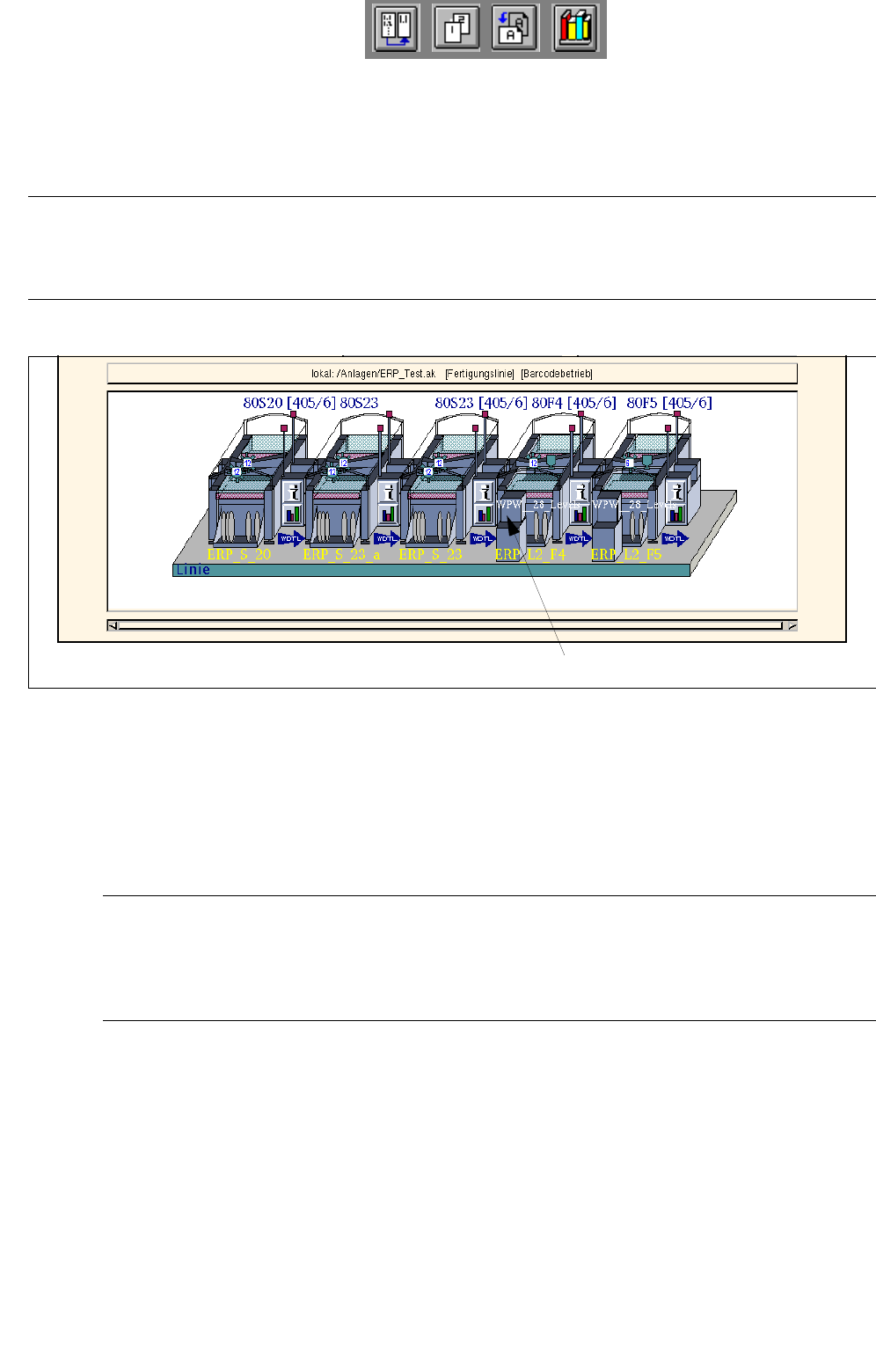

Abb. 13.1.3 Starten des WPW/MTC-Editors
● Den Waffle-Pack-Wechsler bzw. Matrix-Tray-Changer anklicken.
Die FSB mit der Dateiauswahl "Rüstungsauswahl" wird geöffnet.
● Eine Rüstung aus der Liste selektieren oder einen Namen (xx.ar) eingeben, OK anklicken.
Der WPW/MTC-Editor wird geöffnet.
HINWEIS
Der WPW/MTC-Editor wird für den angewählten Waffle-Pack-Wechsler bzw. Matrix-Tray-Changer
geöffnet. Um die Rüstung eines anderen Waffle-Pack-Wechslers bzw. Matrix-Tray-Changers in
der Linie zu bearbeiten, muss für diesen ebenfalls der WPW/MTC-Editor geöffnet werden.
13.1.2.2 Hauptfenster WPW/MTC-Editor
Beim Öffnen des WPW/MTC-Editors wird immer die erste Ebene angezeigt.
Sind bereits Flächenmagazine definiert, werden diese bei den einzelnen Ebenen im Anzeigebereich "Ebenen" an-
gezeigt. Durch Anklicken der einzelnen Ebenen werden sie im Anzeigebereich "WPW/MTC" angezeigt (siehe Abb.
13.1.4
).
Waffle-Pack-Wechsler
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Softwareversion 502.xx Ausgabe 10/2000 13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor)
389
I
t I I

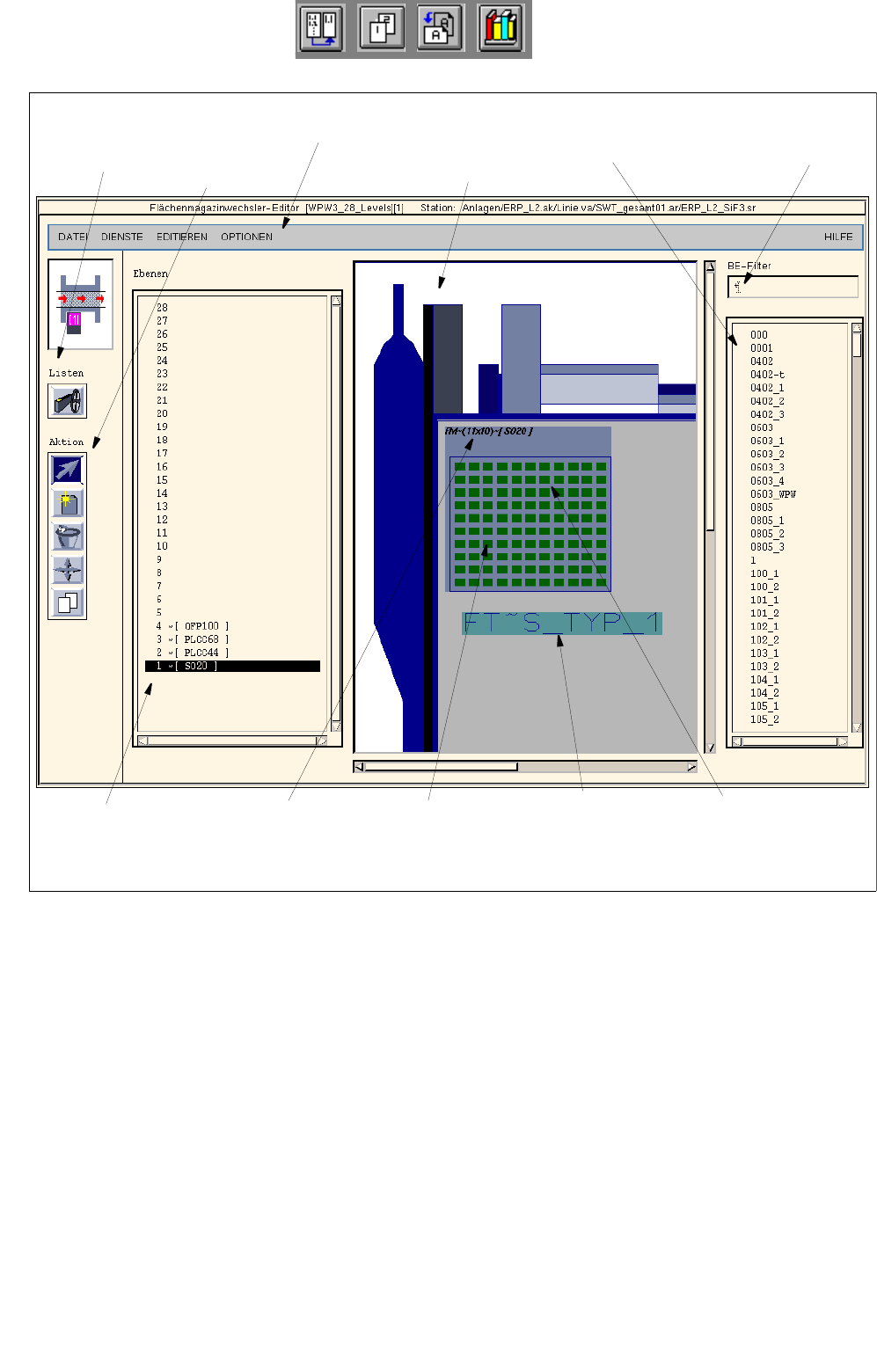

Abb. 13.1.4 Hauptfenster WPW/MTC-Editor
Das Hauptfenster des WPW/MTC-Editors ist in folgende Bereiche gegliedert:
- Menüzeile
- Kommandobereich "Listen"
- Kommandobereich "Aktion"
- Anzeigebereich "Ebenen"
- Anzeigebereich "WPW/MTC"
- Filterfeld "BE-Filter"
- Auswahlfeld "Bauelemente"
Auswahlfeld
"Bauelemente"
Filterfeld
"BE-Filter"
MenüzeileKommando-
bereich "Listen"
Kommando-
bereich
"Aktion"
Anzeigebereich
"Ebenen"
Fach des
Flächenmagazins
Flächenmagazin-
Träger
Flächenmagazin
Anzeigebereich
WPW/MTC
(Ebene 1)
Angabe von Teilung
(hier: 11x10) und
Bauelement
(hier: SO20)
