Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Softwareversion 502.xx Ausgabe 10/2000 13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor)
393
I
t I I
Abb. 13.1.6 Hauptfenster des WPW-Editors für die Virtuelle Ebene
Der Aufbau und die Bedienung des WPW-Editors für die Virtuelle Ebene und den Waffle-Pack-Wechsler sind
identisch und sind ausführlich in Abschn. 13.1.2.2 beschrieben.
Wenn eine Virtuelle Ebene vorhanden ist, wird sie beim Öffnen des Förderbereichs-Editors angezeigt. Die
darauf definierten Flächenmagazine werden jedoch nicht dargestellt (siehe Abb. 13.1.7).
Es können jedoch keine Flächenmagazine zugeordnet werden. Eine Zuordnung kann nur im WPW-Editor
vorgenommen werden.
Flächenmagazin-Träger FlächenmagazinAnzeigebereich "Ebenen"
(nur eine Ebene)
Angabe von Teilung
(hier:24x2) und
Bauelement
(hier: TSOP24)
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor) Softwareversion 502.xx Ausgabe 10/2000
394
I
t I I
Abb. 13.1.7 Virtuelle Ebene im Förderbereichs-Editor
13.1.3 Menü DIENSTE
Das Menü DIENSTE in der Menüzeile beider Editoren enthält folgende Optionen:
- Förderer-Liste (siehe Abschn. 13.1.3.1)
- Optionen-Liste (siehe Abschn. 13.1.3.2)
- Verpackungsbox (siehe Abschn. 13.1.3.3)
- Pipettenwechsler (siehe Abschn. 13.1.3.6)
- Pipettenkonfig. RV-Kopf (siehe Abschn. 13.1.3.7)
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Softwareversion 502.xx Ausgabe 10/2000 13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor)
395
I
t I I
13.1.3.1 Förderer-Liste
In der Förderer-Liste sind alle Werkstypen von Förderern, Modulen, Flächenmagazinen und Flächenmagazin-
Trägern enthalten. Sie können einzeln ausgewählt und den Spuren bzw. Ebenen im Anzeigebereich der Haupt-
fenster zugeordnet werden.
Durch Anklicken der Option "Förderer-Liste" im Menü DIENSTE wird das Fenster "Fördererliste" geöffnet (siehe
Abb. 13.1.8). Die Förderer-Liste kann außerdem durch Anklicken der Ikone "Förderer-Liste" im Kommandobe-
reich geöffnet werden.

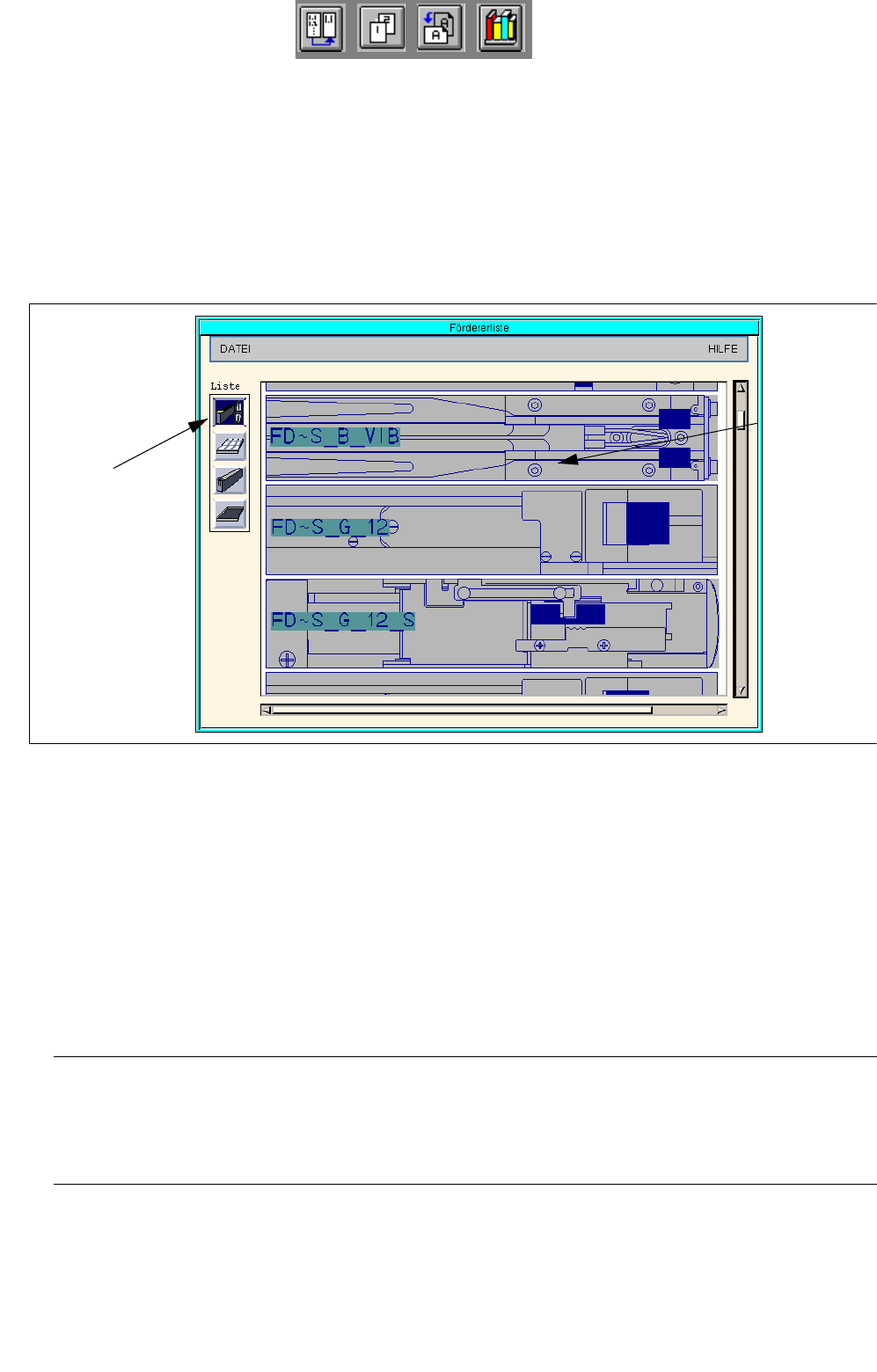

Abb. 13.1.8 Förderer-Liste
Das Fenster "Förderer-Liste" ist in folgende Bereiche gegliedert:
- Menüzeile
- Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
- Anzeigefeld "Förderer-Liste"
Menüzeile
Die Menüzeile enthält die Menüs "DATEI" und "HILFE".
HINWEIS
Die Menüs "DATEI" und "HILFE" sind in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners und sind umfassend in Kap. 2 "Allgemeine Programmbedienung"
beschrieben.
Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
In diesem Kommandobereich sind die Ikonen für die Förderer, Flächenmagazine, Module und Flächenmagazin-
träger dargestellt. Durch Anklicken der Ikonen werden die entsprechenden Listen geöffnet und im Anzeigebe-
reich "Förderer-Liste" angezeigt.
"Förderer-
Anzeigefeld
Kommandobereich
magazine/Module/
FM-Träger"
"Förderer/Flächen-
Liste"
