- Flächenmagazin-Träger
Durch Anklicken der Ikone "Flächenmagazin-Träger" wird im Auswahlfeld eine Liste aller Flächenma-
gazin-Träger und manueller Trays mit ihrer Bezeichnung dargestellt.
Beispiel für die Bezeichnung der Flächenmagazin-Träger:
FT~S_M_FB_51 FT : Flächenmagazin-Träger
S_M_FB_51: Typbezeichnung
Anzeigefeld "Förderer-Liste"
Im Anzeigefeld werden die Listen der Förderer, Flächenmagazine, Module oder Flächenmagazin-Träger
dargestellt, die mit den entsprechenden Ikonen angewählt wurden.
Die Komponenten der Förderer-Liste sind mit den wichtigsten Merkmalen und ihrer Bezeichnung dargestellt.
Die Komponenten sind in grau dargestellt, die Fächer der Förderer und Flächenmagazine sind dunkelblau
markiert.
13.1.3.2 Optionen-Liste
Durch Anklicken der Option "Optionen-Liste" im Menü DIENSTE wird die Optionen-Liste geöffnet
(siehe Abb. 13.1.9).
Die Optionen-Liste enthält die Optionen, die für eine Linie definiert werden können. Diese Optionen sind WPW,
MTC, Bauelemente-Zentrierung, Koplanaritätsmodul, BE-Entsorgungsband und Pipettenwechsler. Sie werden
in der Stationskonfiguration den Förderbereichen zugeordnet. Der WPW, der MTC und das BE-Entsorgungs-
band können bei Bedarf auch im Förderbereichs-Editor bestimmten Maschinentypen zugeordnet werden. Sie
sind dann allerdings nur in der gerade aktuellen Rüstung definiert.
.

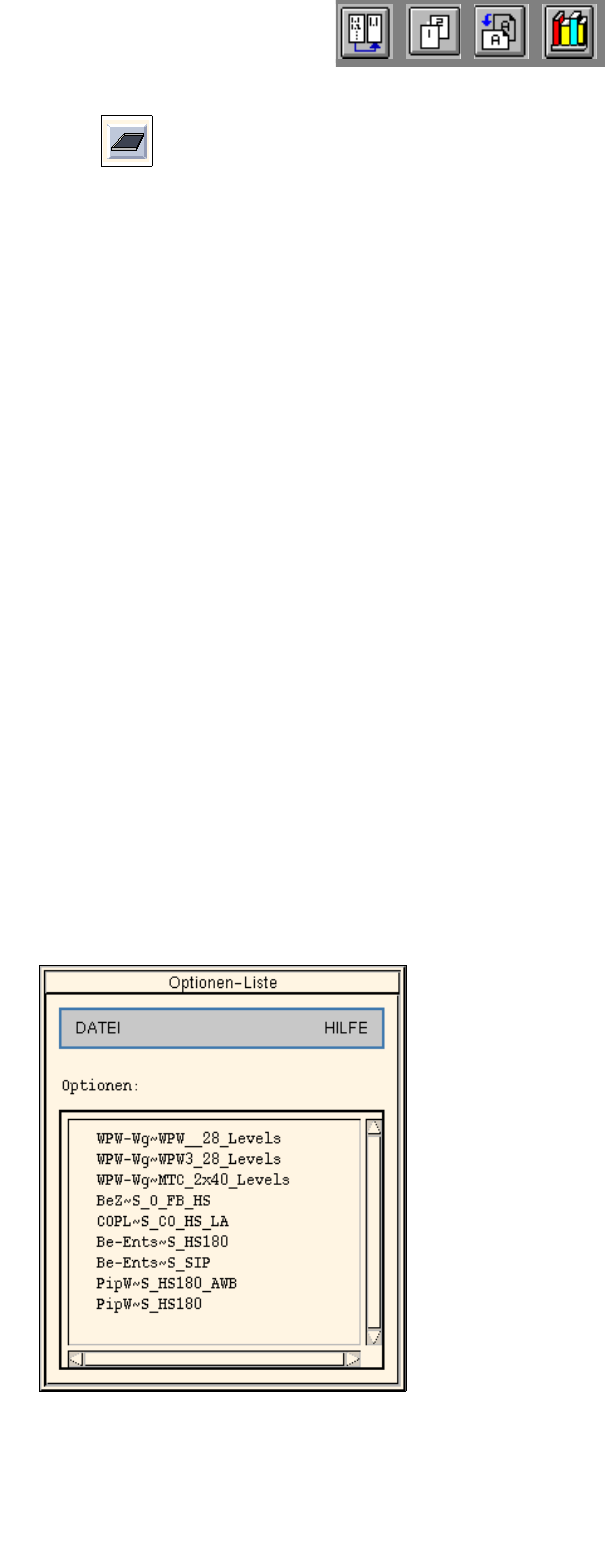

Abb. 13.1.9 Optionen-Liste
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor) Softwareversion 502.xx Ausgabe 10/2000
398
I
t I I
Wurde der Förderbereichs-Editor über den Konfigurations-Editor geöffnet (siehe Kap. 12, Abschn. 12.1.2.5),
können die Optionen den Spuren der Förderbereiche zugeordnet werden, sofern sie auf diesen stellbar sind.
Wurde der Förderbereichs-Editor über den Desktop geöffnet, können nur Optionen wie WPW, MTC und BE-
Entsorgungsband über die Optionen-Liste zugeordnet werden, sofern sie stellbar sind.
- WPW-Wg~WPW_28_Levels Waffle-Pack-Wechsler;
kann nur einmal auf den rechten Förderbereich einer F4/F5/F5 HM
gestellt werden.
- WPW-Wg~WPW3_28_Levels Waffle-Pack-Wechsler;
kann nur einmal auf den rechten Förderbereich einer F5 HM gestellt
werden.
- WPW-Wg~MTC_2x40_Levels Matrix-Tray-Changer;
kann jeweils auf den rechten und linken Förderbereich einer
S-25 HM gestellt werden.
- BeZ~S_O_FB_HS Bauelemente-Zentrierstation für HS180;
kann nur einmal auf den linken Förderbereich einer HS180 gestellt
werden.
- COPL~S_CO_HS_LA Koplanaritätsmodul für HS180;
kann nur einmal auf den rechten Förderbereich einer HS180 gestellt
werden.
- Be-Ents~S_HS180 Bauelemente-Entsorgungsband für HS180;
kann jeweils einmal auf beiden Förderbereichen einer HS180
gestellt werden.
- Be-Ents~S_SIP Bauelemente-Entsorgungsband für Siplace;
kann jeweils einmal auf beiden Förderbereichen einer Siplace
80S-20/S-23/F4/F5 gestellt werden.
- PipW~S_HS180_AWB Pipettenwechsler für HS180 mit Abwurfbehälter;
kann nur einmal auf den linken Förderbereich einer HS180 gestellt
werden.
- PipW~S_HS180 Pipettenwechsler für HS180;
kann nur einmal auf den linken Förderbereich einer HS180 gestellt
werden.
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Softwareversion 502.xx Ausgabe 10/2000 13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor)
399
I
t I I
13.1.3.3 Verpackungsbox/Verpackungseditor
Aufgrund von Schwankungen bei der exakten Position von Bauelementen in den Fächern der Gurte und
Flächenmagazine kann es notwendig sein, die Verpackungs-Offsets oder Rüttelzeiten zu korrigieren, um ein
absolut genaues Abholen der Bauelemente zu gewährleisten.
Diese Korrekturen werden im Verpackungseditor eingegeben. Durch Anklicken der Option "Verpackungsbox"
im Menü DIENSTE wird der Verpackungseditor geöffnet.
Die Option Verpackungsbox ist erst dann aktiviert, wenn ein Fördererfach oder die Fächer eines Flächenma-
gazins angewählt sind.
Der Editierbereich des Verpackungseditors ist für Förderer und Flächenmagazine unterschiedlich. Daher
werden die Verpackungseditoren für Förderer und Flächenmagazine in den folgenden beiden Abschnitten
getrennt beschrieben.
