13.1.3.5 Verpackungseditor für Flächenmagazine
Die Flächenmagazine werden im Verpackungseditor definiert. Für jedes Flächenmagazin muss er separat
geöffnet werden.
Im Verpackungseditor wird die Anzahl der Fächer in X- und Y- Richtung definiert. Außerdem werden die
Koordinaten, der Abholwinkel und die Diagonale für ein bestimmtes Bauelement angegeben (siehe Abb. 13.1.14).
Abb. 13.1.14 Verpackungseditor für Flächenmagazine
Der Verpackungseditor für Flächenmagazine ist in folgende Bereiche gegliedert:
- Menüzeile
- Identifikationsfeld
- Editierbereich
Editierbereich
Menüzeile
Identifikationsfeld
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Softwareversion 502.xx Ausgabe 10/2000 13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor)
405
I
t I I
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "EDIT" und "HILFE".
HINWEIS
Die Menüs "DATEI" und "HILFE" sind in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners und sind umfassend in Kap. 2 "Allgemeine Programmbedienung"
beschrieben.
Menü EDIT
Das Menü EDIT enthält folgende Optionen:
- Daten rücksetzen
Die Korrekturen in allen Editierfeldern werden gelöscht. Es werden wieder die vom Werk eingestellten
Vorgabewerte angezeigt.
- BE löschen
Das Bauelement wird aus dem Flächenmagazin gelöscht. Im Identifikationsfeld wird dies durch ein
Minuszeichen gekennzeichnet.
Identifikationsfeld
Das Identifikationsfeld enthält folgende Daten, die nicht editiert werden können:
- Station: Name der aktuellen Station mit Gesamtanlage/Teilanlage/Linie/Rüstung/
Stationsname
- Stellort: Bezeichnung des aktuellen Flächenmagazin-Trägers
- Spur: Nummer der Spur bzw. Ebene, auf der der Flächenmagazin-Träger mit dem
angewählten Flächenmagazin steht
- Komponente: Flächenmagazin mit Angabe der Anzahl der Fächer in X- und Y-Richtung (z.B.
1x1) und der darauf gerüsteten Bauelemente. Ein Minuszeichen bedeutet, dass
kein Bauelement definiert ist.
- Fach: kein Eintrag
Editierbereich
Im Editierbereich werden die Korrekturen eingetragen, die für die exakte Entnahme der Bauelemente erforder-
lich sind.
Wenn der Verpackungseditor geöffnet wird, sind in den Editierfeldern die vom Werk eingestellten Vorgabewerte
bzw. die für ein Bauelement zuletzt eingegebenen Werte dargestellt.
Die Werte im Editierbereich können durch Anklicken der einzelnen Editierfelder geändert werden. Durch
Drücken der Eingabetaste nach jeder Korrektur werden die Werte übernommen.
Sollen die Eingaben nicht übernommen werden, können die Werte im Menü EDIT mit der Option "Daten
rücksetzen" auf die Vorgabewerte zurückgesetzt werden.
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW/MTC-Editor) Softwareversion 502.xx Ausgabe 10/2000
406
I
t I I
- Fächer in X
Anzahl der Fächer in x-Richtung (Vorgabewert: 1)
- Fächer in Y
Anzahl der Fächer in y-Richtung (Vorgabewert: 1)
- erstes Fach X [mm]
Offset vom Nullpunkt des Flächenmagazin-Trägers zur Mitte des ersten Fachs in x-Richtung
(Vorgabewert: 0.000). Siehe
Abb. 13.1.15.
- erstes Fach Y [mm]
Offset vom Nullpunkt des Flächenmagazin-Trägers zur Mitte des ersten Fachs in y-Richtung
(Vorgabewert: 0.000). Siehe
Abb. 13.1.15.

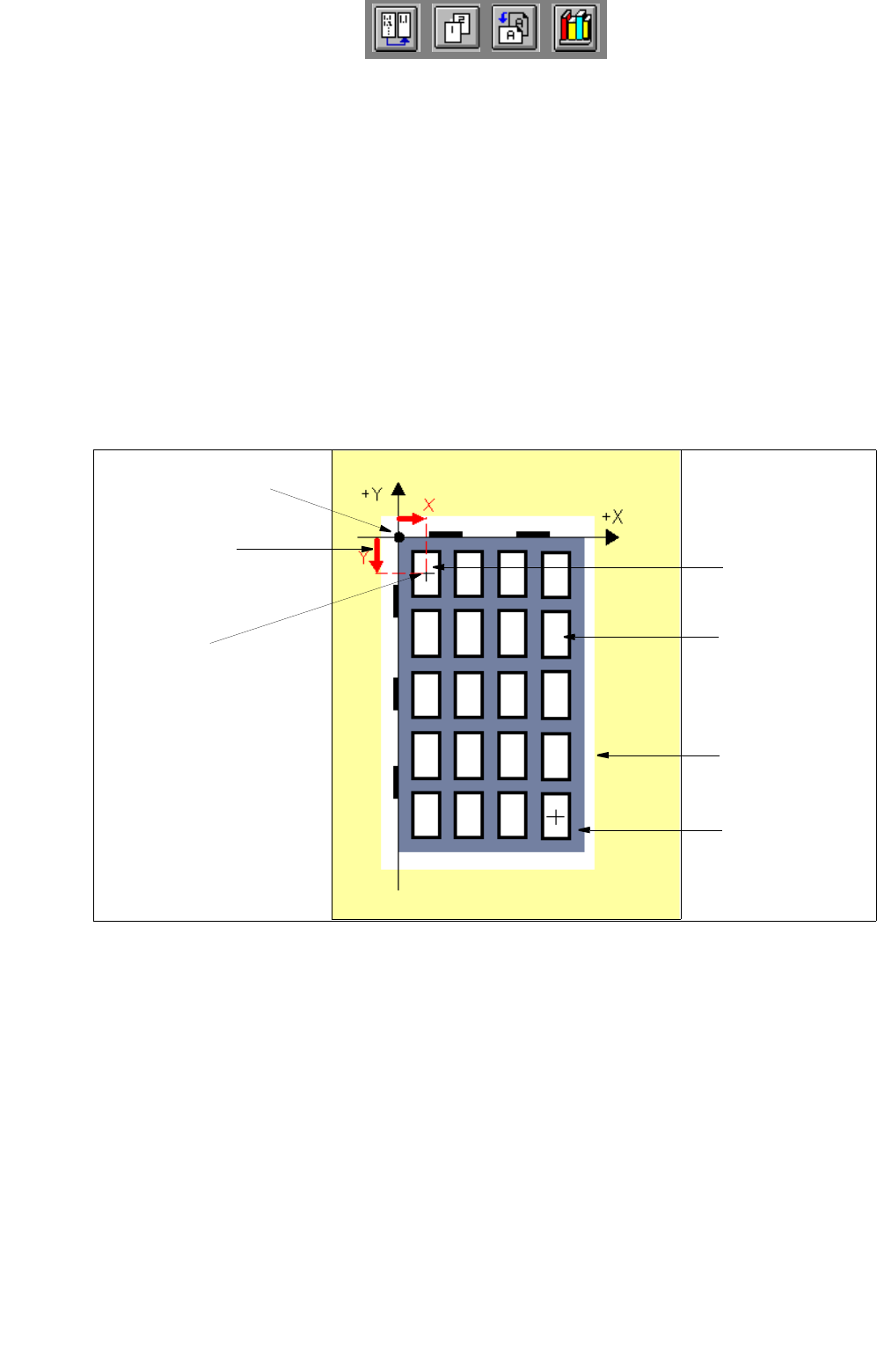

Abb. 13.1.15 X-Offset und Y-Offset zum ersten Fach
Fach des
Flächenmagazins
erstes Fach
X [mm]
Nullpunkt des
Flächenmagazin-
erstes Fach
Y [mm]
Mitte
erstes Fach
Flächenmagazin
Flächenmagazin-
Träger
Trägers
