16 MaDaMaS Betriebsanleitung Linienrechner UNIX
16.2 MaDaMaS-Auswerteoberfläche Softwareversion 502.xx Ausgabe 10/2000
510
I
t I I
- Auswerteform "Leistung" für die Linie aufrufen
● In der Menüzeile DARSTELLUNG --> Gesamtübersicht selektieren.
Die Auswerteform "Gesamtübersicht" mit dem Diagramm "Leistung" wird angezeigt
(siehe
Abb. 16.2.1).
- Auswerteform "Leistung" für alle Bestückstationen aufrufen
● In der Menüzeile DARSTELLUNG --> Leistung selektieren.
Oder:
● In der Gesamtübersicht im Diagramm "Leistung" den blauen Balken anklicken.
Das Diagramm "Leistung" wird für alle Bestückstationen angezeigt (siehe
Abb. 16.2.9)

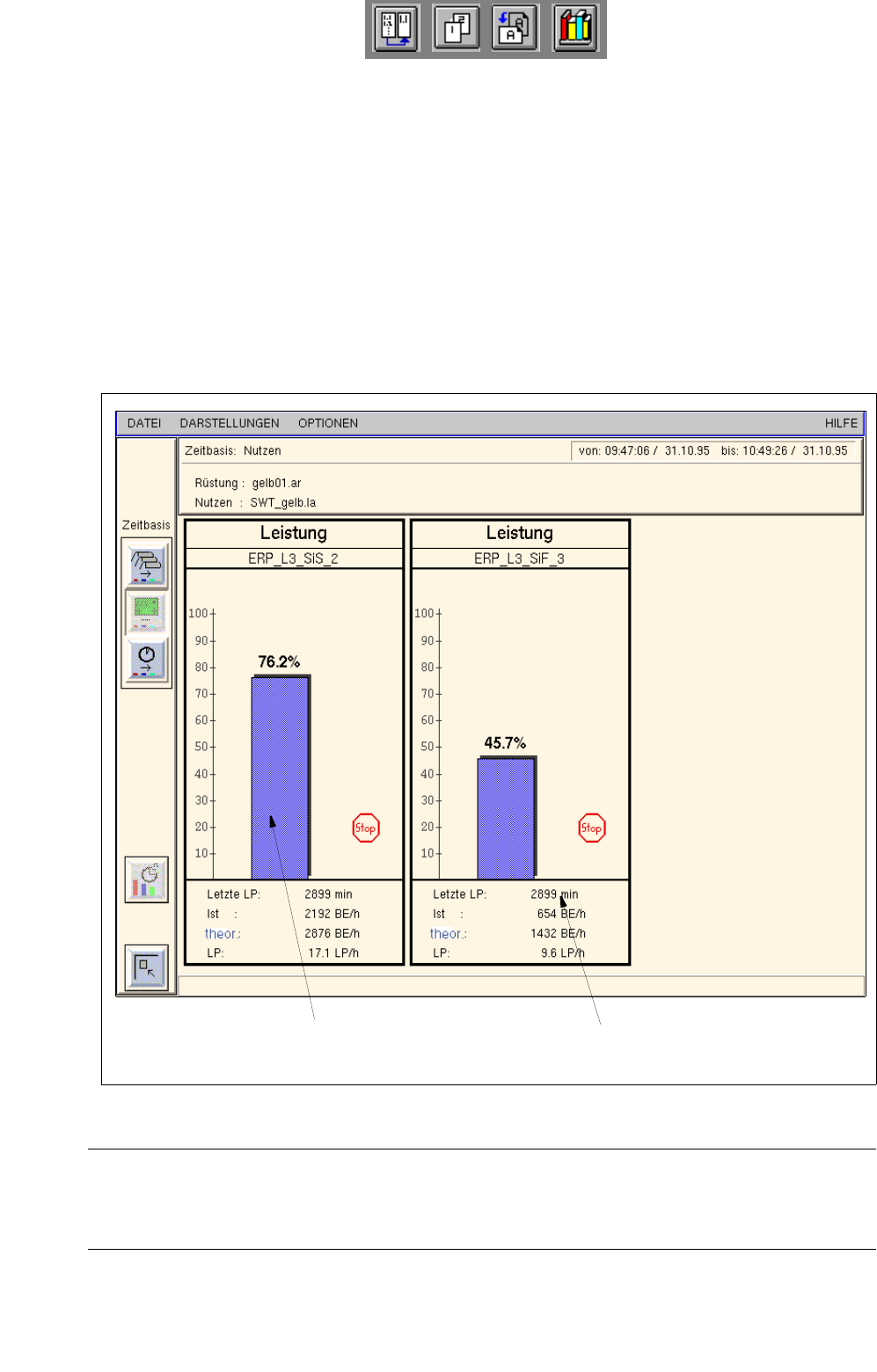

Abb. 16.2.9 Auswerteoberfläche - Auswerteform "Leistung" für alle Stationen
HINWEIS
Sollten mehr Stationen vorhanden sein, als im Anzeigebereich dargestellt werden können, so er-
scheint über der Infozeile ein Scrollbalken, womit der Darstellungsbereich verschoben werden kann.
Angabe für den Zeitraum seit
Fertigstellung/Abbruch der letzten Leiterplatte
Balken für die relative
Leistung der Station
Betriebsanleitung Linienrechner UNIX 16 MaDaMaS
Softwareversion 502.xx Ausgabe 10/2000 16.2 MaDaMaS-Auswerteoberfläche
511
I
t I I
16.2.9.1 Auswerteform "Letzte LP"
Die Auswerteform "Letzte LP" zeigt für die gesamte Linie und für jede Station der Linie die Zeit in Minuten an,
die ab dem Zeitpunkt der Fertigstellung (oder Abbruch) der letzen Leiterplatte vergangen ist.
Die Ikone wird im Diagramm "Leistung" angezeigt, wenn die Zeit ab der Fertigstellung/Abbruch der letzten
Leiterplatte über dem unter Grenzwerte eingestellten Wert für "Timeout" liegt (siehe
Abschn. 16.2.4.1). Die
Station steht still.
Die Auswerteform "Letzte LP" ist darum von Bedeutung, weil alle Daten erst dann aktualisiert werden, wenn
eine neue Leiterplatte fertiggestellt wurde. Sie ist für die gesamte Linie und für alle Bestückstationen möglich.
- Auswerteform "Letzte LP" für die Linie aufrufen
● In der Menüzeile DARSTELLUNG --> Gesamtübersicht selektieren.
Die Auswerteform "Gesamtübersicht" wird dargestellt.
Im Feld unterhalb des Diagramms "Leistung" wird die Auswertung "Letzte LP" für die gesamte
Linie angezeigt (siehe
Abb. 16.2.1).
- Auswerteform "Letzte LP" für alle Stationen aufrufen
● In der Menüzeile DARSTELLUNG --> Leistung selektieren.
Oder:
● In der Gesamtübersicht im Diagramm "Leistung" den blauen Balken anklicken.
Das Diagramm "Leistung" wird für alle Bestückstationen wird dargestellt.
Im Feld unterhalb des Diagramms "Leistung" wird die Zeit für jede Station angezeigt, die seit der
Fertigstellung/Abbruch der letzten Leiterplatte vergangen ist (siehe
Abb. 16.2.9).
