17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.1 Leiterplatte 1: einfache Schaltung Software-Version 502.xx Ausgabe 10/2000
528
I
t I I

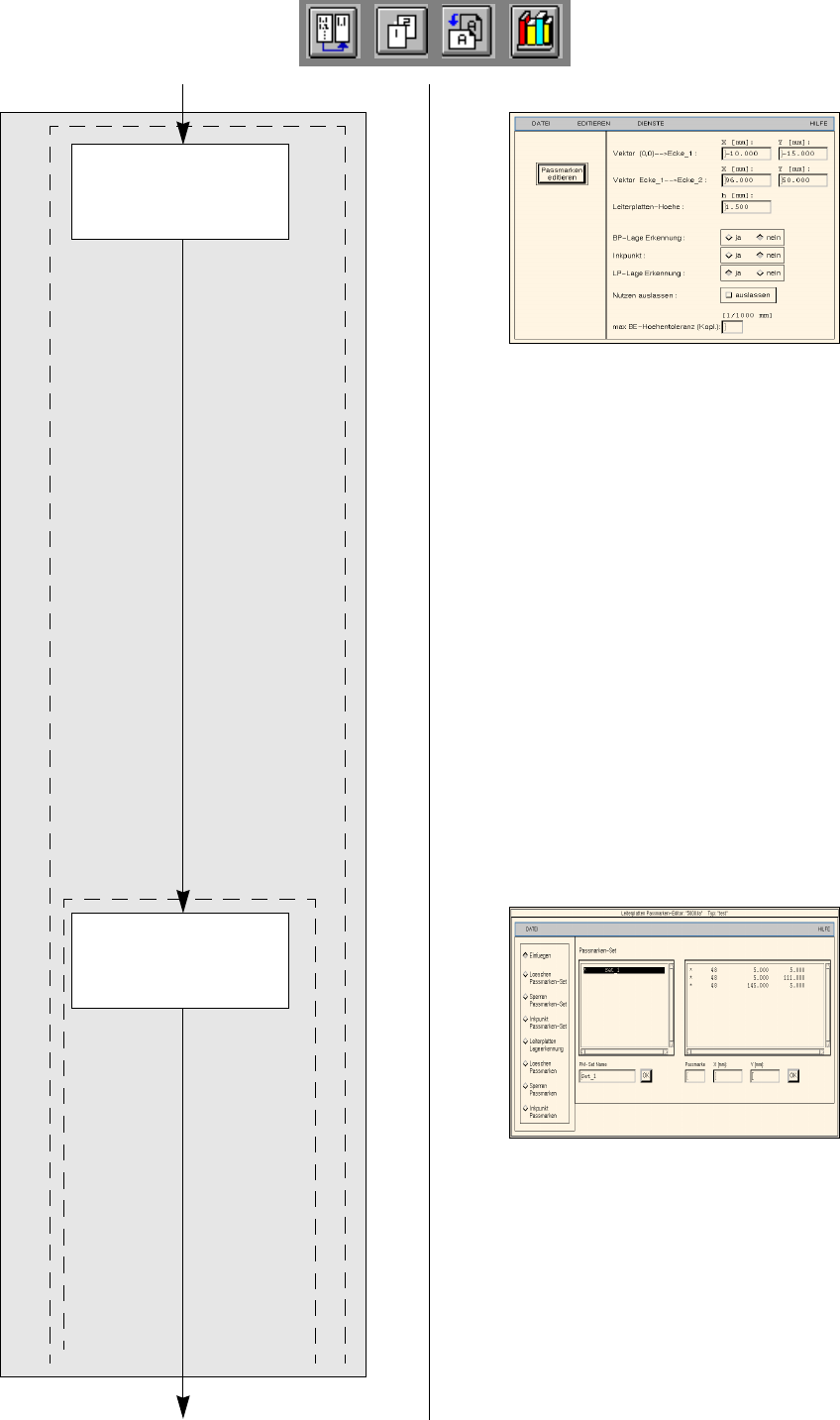

Abmessungen der
Leiterplatte eingeben
Passmarken
definieren
Fortsetzung von Seite 17-14
LP-Beschreibung
Nutzen-Editor
Passmarken-Editor
Fortsetzung auf Seite 17-18
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 502.xx Ausgabe 10/2000 17.3.1 Leiterplatte 1: einfache Schaltung
529
I
t I I
So werden die Abmessungen der Leiterplatte eingegeben:
22. Die Ikone Selektieren aktivieren.
23. Die Leiterplatte (Rechteck) anklicken.
Das Rechteck ist hellgrün markiert.
24. Im Menü DIENSTE die Option NU-Editor... anklicken.
Der Nutzen-Editor wird geöffnet.
25. Die Abmessungen der Leiterplatte eingeben. Siehe Abb. 17.3.1 auf Seite 17-524 und Abb. 17.3.2 .

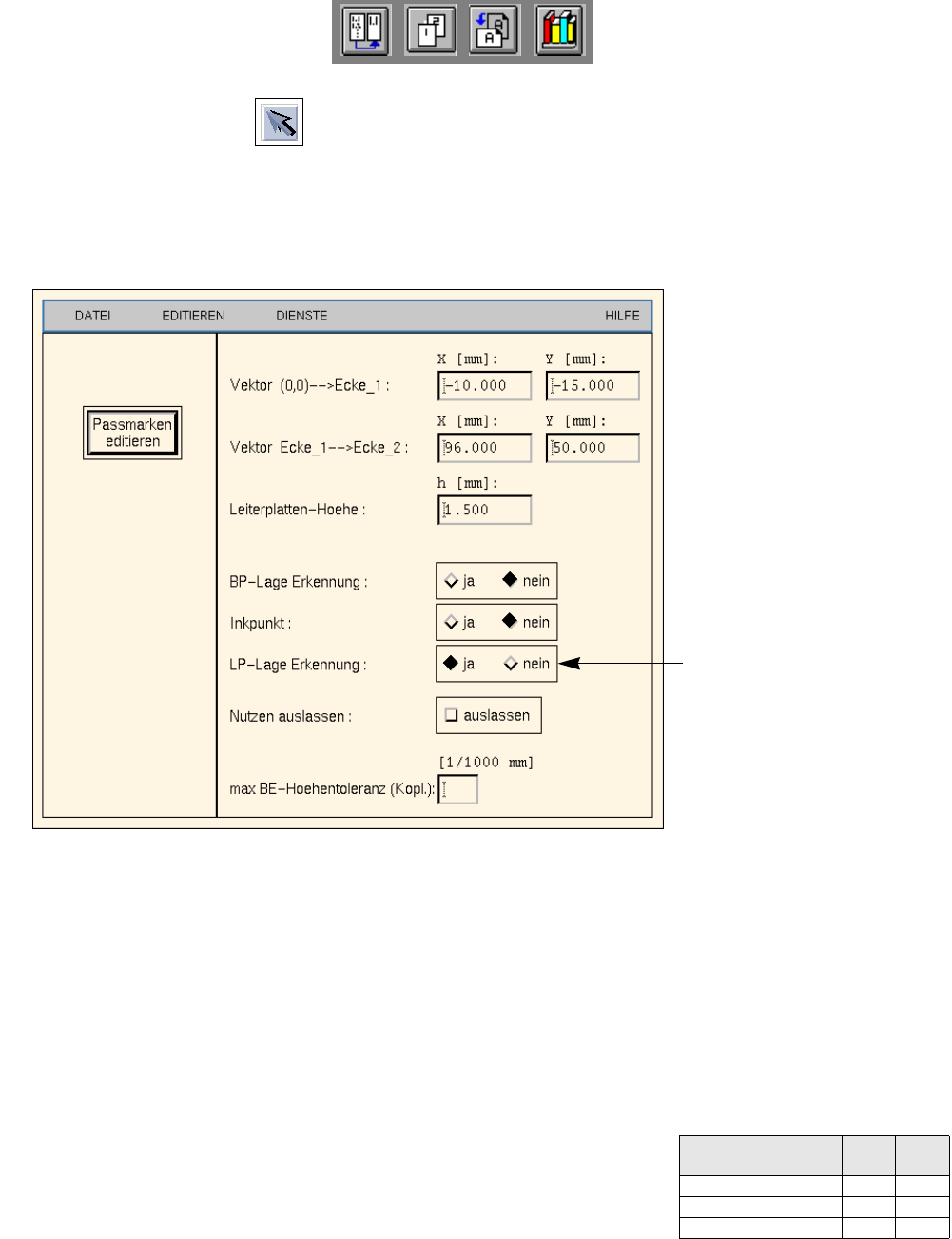

Abb. 17.3.2 Nutzen-Editor für Leiterplatte 1
So werden die Passmarken definiert:
26. Im Nutzen-Editor den Button Passmarken editieren anklicken.
Der Passmarken-Editor wird geöffnet.
27. Den Button Einfuegen aktivieren.
28. Das Editierfeld PM-Set Name anklicken.
29. Den Namen für das neue Passmarken-Set eingeben, hier: Set_1.
30. Den Button OK anklicken.
Das PM-Set Set_1 erscheint in der Passmarken-Liste.
31. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
32. Das Editierfeld Passmarke anklicken.
33. Die Passmarken-Nummer eingeben, hier: 48.
34. Die Editierfelder für die Koordinaten anklicken, Koordinaten eingeben
(nicht mit Eingabetaste bestätigen!), hier siehe Tabelle:
35. Den Button OK anklicken.
Die Daten der Passmarken werden in die Liste der Passmarken des PM-Sets übernommen.
36. Die übrigen Passmarken entsprechend definieren, hier: Passmarken 48 und 48.
37. Den Button Leiterplatten-Lageerkennung aktivieren.
38. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
Das PM-Set Set_1 wird mit einem vorangestellten L für die Leiterplatten-Lageerkennung markiert.
Passmarken-Num-
mer
X Y
48 -5 30
48 81 -10
48 81 30
LP-Lage-Erkennung aktivieren
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.1 Leiterplatte 1: einfache Schaltung Software-Version 502.xx Ausgabe 10/2000
530
I
t I I

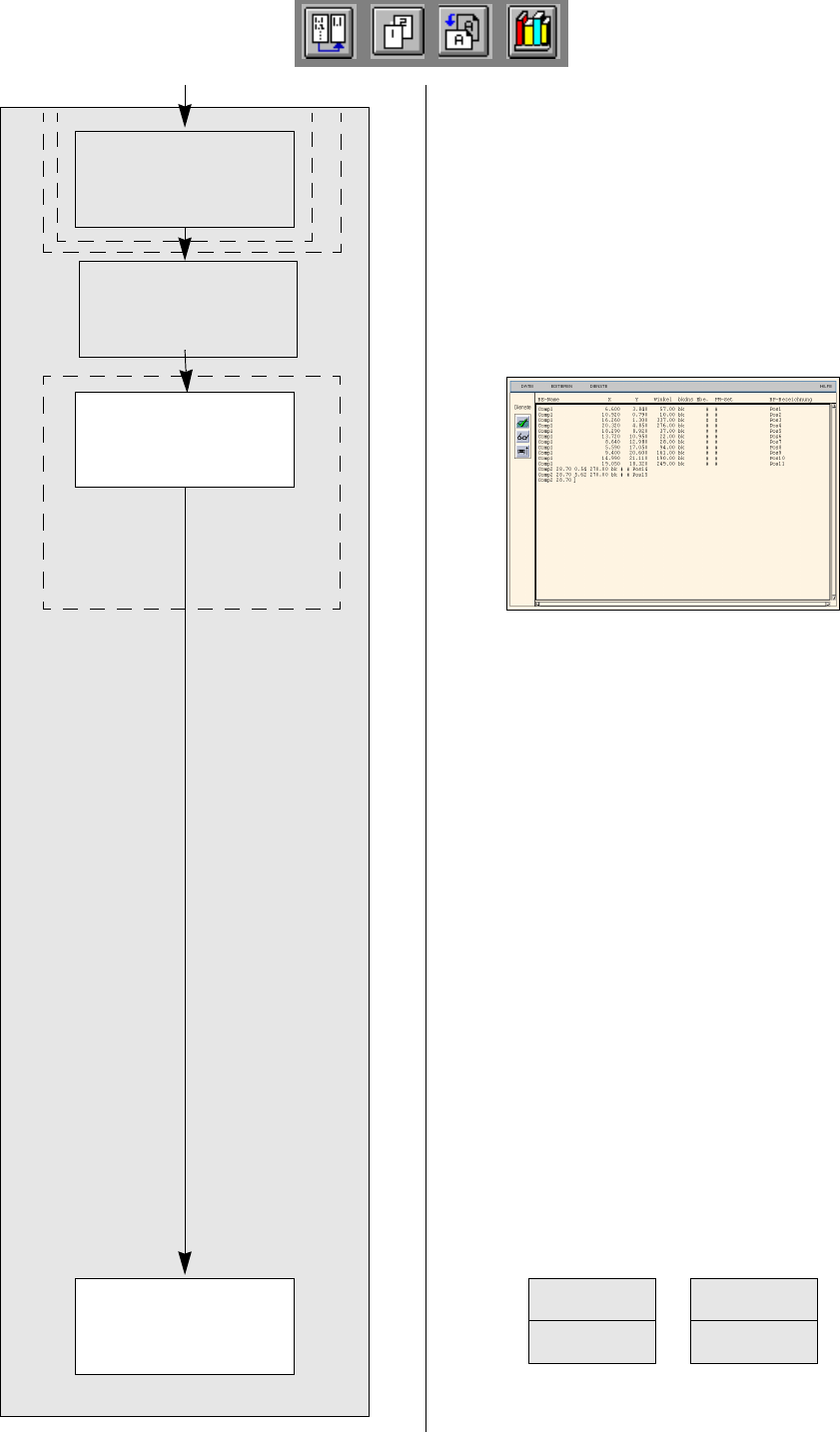

Es ist kein Inkpunkt vorhanden.
Es sind keine Nutzen und Einzelschaltungen
vorhanden.
DATEI
Sichern
DATEI
Ende
Bestückpositionen
eingeben
Inkpunkt definieren
Leiterplatten-Daten
sichern
Nutzen und Einzel-
schaltungen erzeu-
gen
Fortsetzung von Seite 17-16
LP-Beschreibung
Bestückpositions-Editor
