17.3 Beschreibung der Bauelemente und Leiterplatten B etriebsanleitung Linienrechner UNIX 17.3.2 Leiterplatte 2: Schwerpunkt Geh ä useform-Beschreibung Sof tware-V ersion 502.xx Ausgabe 10/2000 544 I t I I DATEI Sicher n…
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 502.xx Ausgabe 10/2000 17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung
543
I
t I I
So wird die erste obere Beinchengruppe (Beinchen 5 und 7) erzeugt und das Beinchenmodell von der
unteren Beinchengruppe übernommen:
75. Den Button Erzeugen anklicken.
Das Fenster Gruppendaten wird geöffnet.
76. Die Vorgabewerte in den Editierfeldern mit den Beinchengruppendaten für Gehäuseform 1503 über-
schreiben (siehe Bilder in On-Line Hilfe) und mit der Eingabetaste bestätigen, hier siehe Tabelle:
Nach jedem Drücken der Eingabetaste wird das Bild der Beinchengruppe (graue Flächen) angepasst.
77. In dem Auswahlfeld Modellauswahl die Modelldaten der erzeugten unteren Beinchengruppe anklicken.
78. Den Button OK anklicken.
Das Fenster Gruppendaten wird geschlossen. Die Modelldaten werden für die obere Beinchengruppe
übernommen. Die Gehäuseform wird nun mit den Beinchen an der unteren Seite und den beiden Bei-
chen an der oberen Seite dargestellt.
So wird die zweite obere Beinchengruppe (Beinchen 6) erzeugt:
79. Den Button Erzeugen anklicken.
Das Fenster Gruppendaten wird geöffnet.
80. Die Vorgabewerte in den Editierfeldern mit den Beinchengruppendaten für Gehäuseform 1503 über-
schreiben (siehe Bilder in On-Line Hilfe) und mit der Eingabetaste bestätigen, hier siehe Tabelle:
Nach jedem Drücken der Eingabetaste wird das Bild der Beinchengruppe (graue Flächen) angepasst.
81. Den Button OK anklicken.
Das Fenster Gruppendaten wird geschlossen.
So wird das Beinchenmodell für die zweite obere Beichengruppe definiert:
82. Die Beinchengruppe in dem Bild anklicken.
83. Den Button Bein/Ball anklicken.
Das Fenster Beinmodelldaten wird geöffnet.
84. Die Beinchenmodelldaten eingeben, hier siehe Tabelle:
In diesem Beispiel können die automatisch errechneten Werte der übrigen Editierfelder übernommen
werden.
Das Beinchenmodell wird grafisch dargestellt und nach jeder Eingabe angepasst.
85. Den Button OK anklicken.
Das Fenster Beinmodelldaten wird geschlossen. Die Beinchen der Gehäuseform sind fertig definiert. Das
Bild entspricht der Gehäuseform auf dem Datenblatt.
So werden die Bearbeitungsdaten für Gehäuseform 1503 definiert:
86. Den Button Bearbeitungsdaten aktivieren.
Die Ansicht für die Eingabe der Bearbeitungsdaten wird dargestellt.
87. Im Kommandobereich den Button Pipette aktivieren.
88. Den Button Erzeugen anklicken.
Das Auswahlfenster Pipettentyp mit einer Liste der Pipettentypen wird geöffnet.
89. Eine Pipette anklicken, hier: 615.
Das Auswahlfenster wird geschlossen, die Pipette wird in den Anzeigebereich übernommen.
90. Alle weiteren benötigten Pipetten entsprechend auswählen, hier: 618.
91. Den Button Sensortyp aktivieren.
92. Den Button Erzeugen anklicken.
Das Auswahlfenster Sensorsystemtyp mit einer Liste der Sensortypen wird geöffnet.
Anzahl Beinchen Teilung Beinchenwinkel
X (BG
Off
) Y (BG
Off
)
1 1 90 0 2.625
Beinchenlänge BL Beinchenbreite b1
1.75 1.87
Anzahl Beinchen Teilung e1 Beinchenwinkel
X (BG
Off
) Y (BG
Off
)
2 3.81 90 0 2.625
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 502.xx Ausgabe 10/2000
544
I
t I I
DATEI
Sichern
DATEI
Sichern
DATEI
Ende

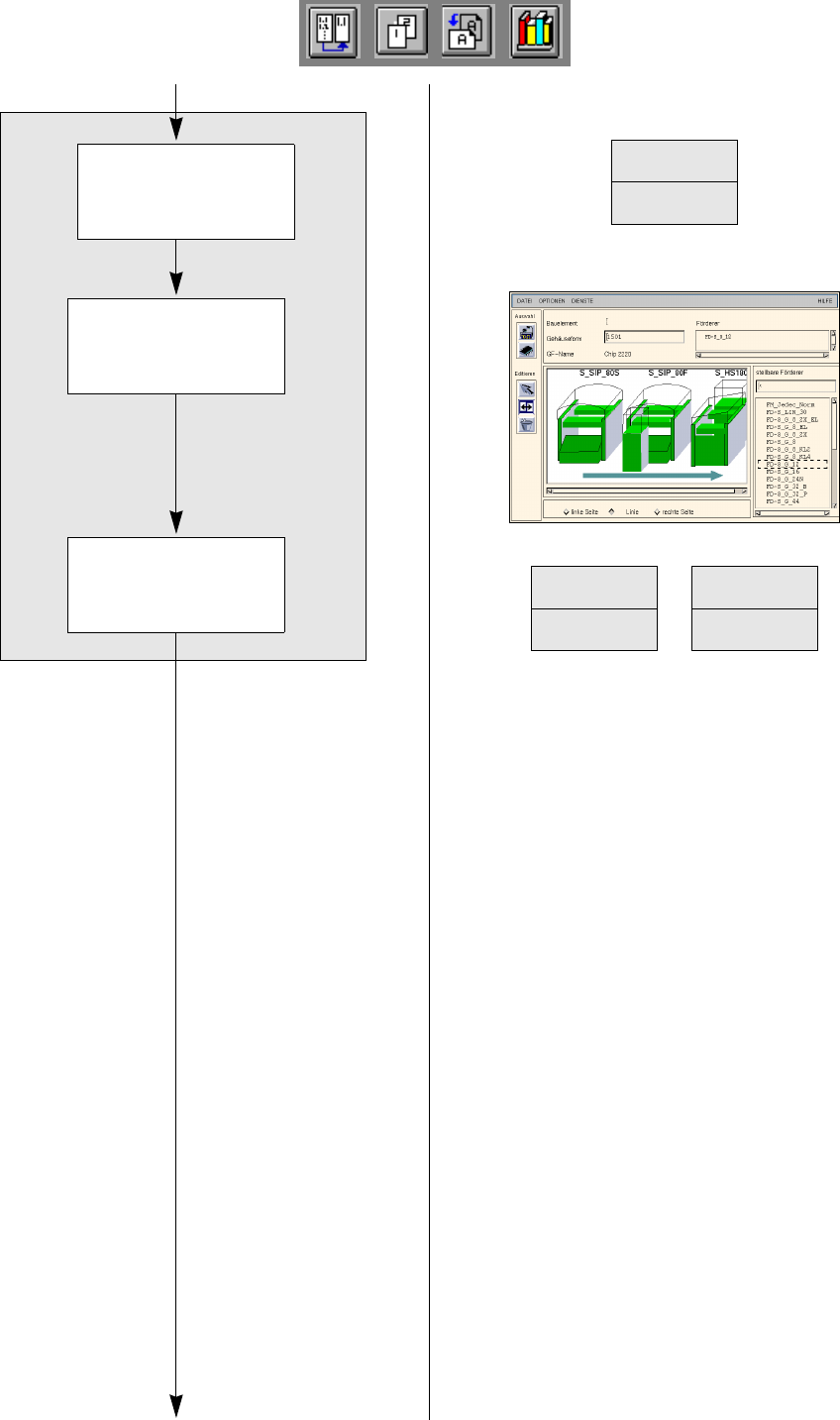

Gehäuseform einem
Förderer zuordnen
Fortsetzung von Seite 17-30
Zuordnung Gehäuse-
form-Förderer si-
chern
GF-Beschreiibung für Gehäuseform 1503
Fortsetzung auf Seite 17-34
Gehäuseform-Daten
sichern
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 502.xx Ausgabe 10/2000 17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung
545
I
t I I
93. Den Sensortyp anklicken, hier: 9 .
Das Auswahlfenster wird geschlossen, der Sensortyp wird in den Anzeigebereich übernommen.
94. Im Auswahlfeld Zentrieren den entsprechenden Button aktivieren, hier: Zentrieren im Kopf.
95. In diesem Beispiel können die Vorgaben für die Handlingswerte, für die Handlingsvorschriften und für
den Sonderablauf Beschleunigung übernommen werden. Es sind keine Änderungen erforderlich.
96. Im Menü DATEI die Option Sichern anklicken.
Die Daten werden gesichert.
So wird der Gehäuseform 1503 ein Förderer zugeordnet:
97. Im Menü DIENSTE die Option Förderer-Editor starten anklicken.
Der Förderer-Editor wird geöffnet.
98. Die Ikone Zuordnen aktivieren.
99. Den Button Linie anklicken.
Die gesamte Linie wird hellgrün markiert.
100.In der Liste der stellbaren Förderer den entsprechenden Förderer anklicken, hier: FD~S_G_12.
Der Förderer wird in das Auswahlfeld Förderer übernommen.
101.Im Förderer-Editor im Menü DATEI die Option Sichern anklicken.
Die Daten werden gesichert.
102.Im Menü DATEI die Option Ende anklicken.
Der Förderer-Editor wird geschlossen.
103.Im Gehäuseform-Editor im Menü DATEI die Option Ende anklicken.
Der Gehäuseform-Editor wird geschlossen.
